可弯曲杆式桌面小型风扇结构设计

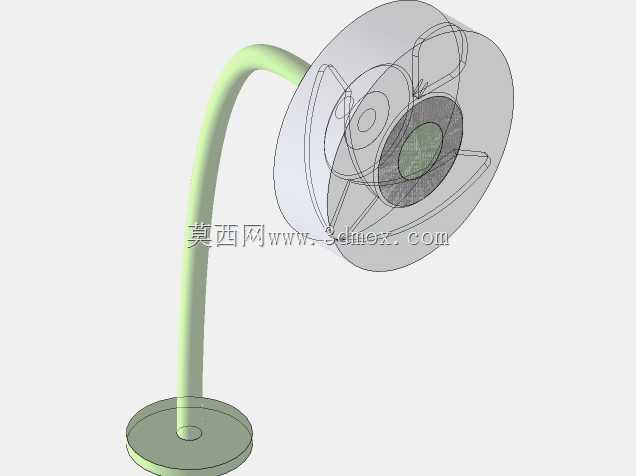

　　这款桌面小型送风设备的结构设计，首先围绕桌面近距离送风的核心使用场景展开，日常办公桌面、学生书桌、小型工位台面都是其典型应用场景，区别于落地扇的大空间覆盖需求，这类设备需要在有限的桌面占用空间内，实现灵活的送风方向调整，同时保证运行时的结构稳定性，避免触碰后出现倾倒、移位的问题。从整体结构拆分来看，设备分为三个核心组成部分：底部圆形配重底座、可任意弯曲定型的柔性支撑杆、头部风机总成。底部底座采用圆盘式结构，直径设计控制在100mm左右，整体厚度12mm，底面预留整圈防滑胶圈的安装槽，安装后底座与桌面的接触摩擦力足够抵消支撑杆调整角度时产生的侧向倾覆力矩，即使将头部调整到水平朝向侧面的极限位置，整体重心投影依然落在底座支撑面范围内，

　　不会出现侧翻风险；底座内部预留走线空间，供电线路从底座中心位置穿出，沿支撑杆内部延伸至头部风机仓，全程无外露线路，避免日常使用中线路剐蹭、缠绕的问题。中间的柔性支撑杆采用金属定型软管外包软质防护层的结构，长度设计为180mm，杆身直径12mm，可在垂直面0-180度、水平面360度范围内任意弯曲调整，调整后可保持固定形态无需额外锁紧结构，用户可根据自身坐姿、桌面物品摆放位置，随意调整风机头部的高度与送风角度，不需要挪动底座位置即可覆盖整个桌面的送风范围；杆身外包的防护层采用哑光软质材质，握持调整时手感顺滑，不会出现金属凉感，同时耐日常汗渍、桌面溅水的腐蚀，长期使用不会出现表层脱落、生锈的问题。头部风机总成采用圆形外框结构，

　　整体直径160mm，厚度65mm，外框后侧为进风防护网，前侧为出风防护栅，前后防护结构的栅格间隙控制在8mm以内，既保证进出风的气流阻力足够小，又能避免手指误触内部运转的扇叶，满足小家电的安全防护要求。风机内部采用轴流扇叶结构，扇叶为3片后掠式设计，运转时气流沿轴向直吹，送风距离在1.2米左右，刚好覆盖单人桌面的使用范围，不会因为气流扩散影响周边其他人员；扇叶与驱动电机的连接位置做了动平衡校准结构，扇叶根部设计有配重调整位，装配时可根据动平衡测试结果添加配重块，降低高速运转时的振动与噪音，近距离使用时不会产生明显的风噪与结构震动异响。从安装边界来看，这款设备为桌面放置式结构，不需要打孔、夹持等额外固定操作，

　　仅需要平整的硬质台面即可放置，整体占用的桌面投影面积仅为底座的圆形区域，支撑杆与头部调整时不会额外占用下方桌面空间，头部在最大角度调整时，整体外轮廓不会超出底座边缘120mm，桌面摆放时预留150mm的半径空间即可满足全角度调整的需求，不会和桌面的显示器、键盘、水杯等物品产生干涉。设计过程中也充分考虑了装配工艺的合理性，所有结构部件均采用卡扣加少量自攻螺丝的连接方式，底座与支撑杆的连接位置设计有嵌入式锁紧接头，压入底座后即可实现牢固连接，不需要额外粘接；头部外框的前后壳采用周圈卡扣配合，仅在底部位置设置1颗固定螺丝，装配时先将电机、扇叶、防护网依次装入前壳，再扣合后壳锁紧螺丝即可完成整机组装，生产装配工序简单，后期维护拆卸也十分方便。另外在结构细节上，头部与支撑杆的连接位置设计有旋转阻尼结构，除了支撑杆本身的弯曲调整外，头部还可绕支撑杆顶端做360度的水平旋转，进一步提升送风方向的调整灵活度；电机安装位置设计有十字形减震胶垫，电机运转时的震动会被胶垫吸收，不会传递到外框与支撑杆，避免整机放在桌面时产生共振噪音。进风侧的防护网采用细密格栅设计，可阻挡桌面的纸屑、灰尘等大颗粒杂物被吸入风机内部，减少扇叶积灰的速度，延长内部电机的使用寿命；出风侧的栅格采用导流角度设计，吹出的气流更集中，不会出现气流散乱的问题，近距离使用时体感更柔和，不会出现直吹过硬的不适感。
