TP-Link双天线4G无线路由器结构设计

　　在做通信终端类产品的结构建模时，这类插卡式4G路由器是很多弱电集成、临时组网场景里的高频选型对象，不同于普通家用光猫路由一体机，它不需要依赖固定光纤接入，只要插入对应运营商的SIM卡就能把移动蜂窝网络转化为WiFi信号和有线网络输出，在户外临时作业点位、商铺临时布线、偏远区域监控组网、展会临时网络搭建这类场景里，部署效率比传统有线接入高很多，不需要提前协调运营商布线，设备通电就能快速完成网络覆盖。

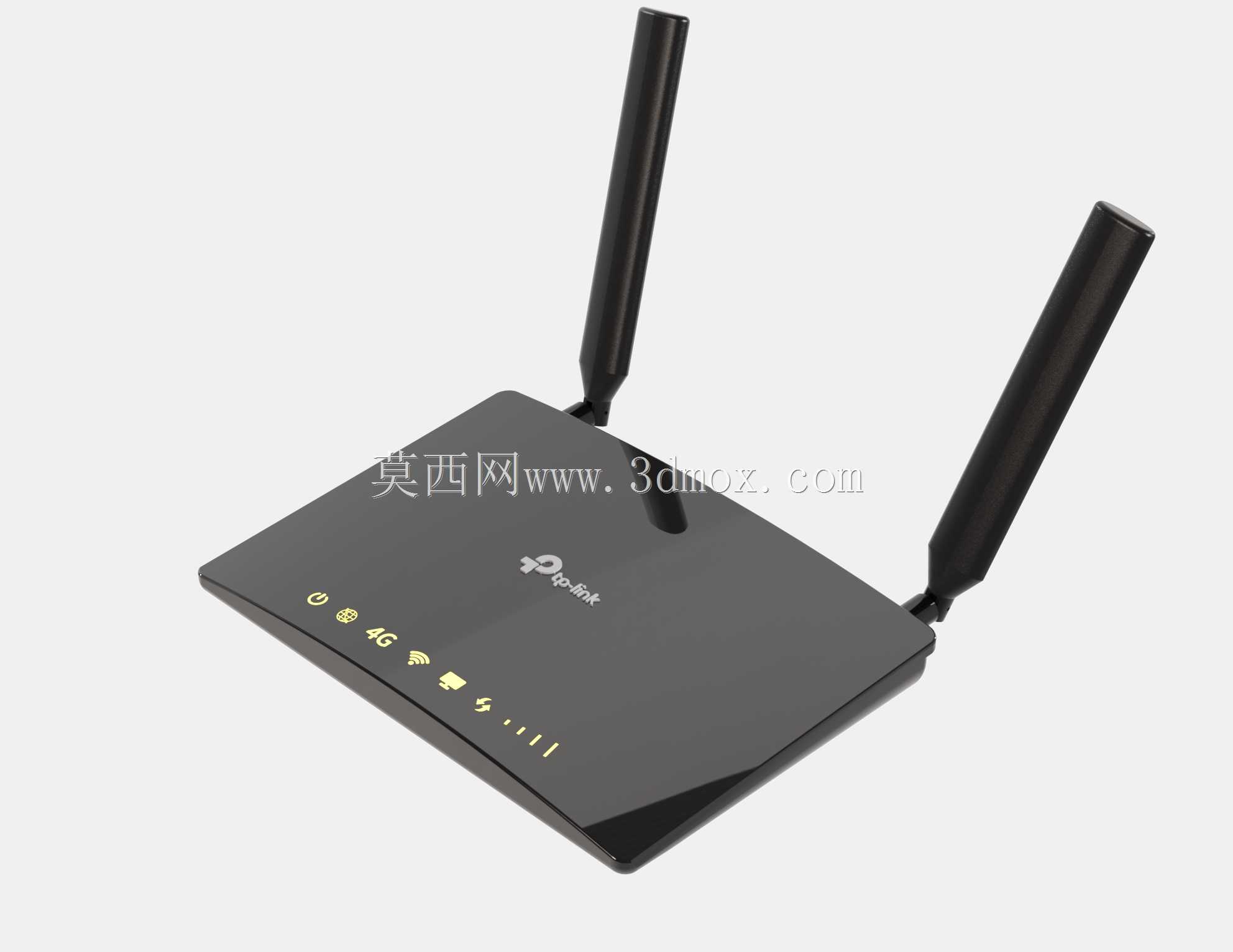

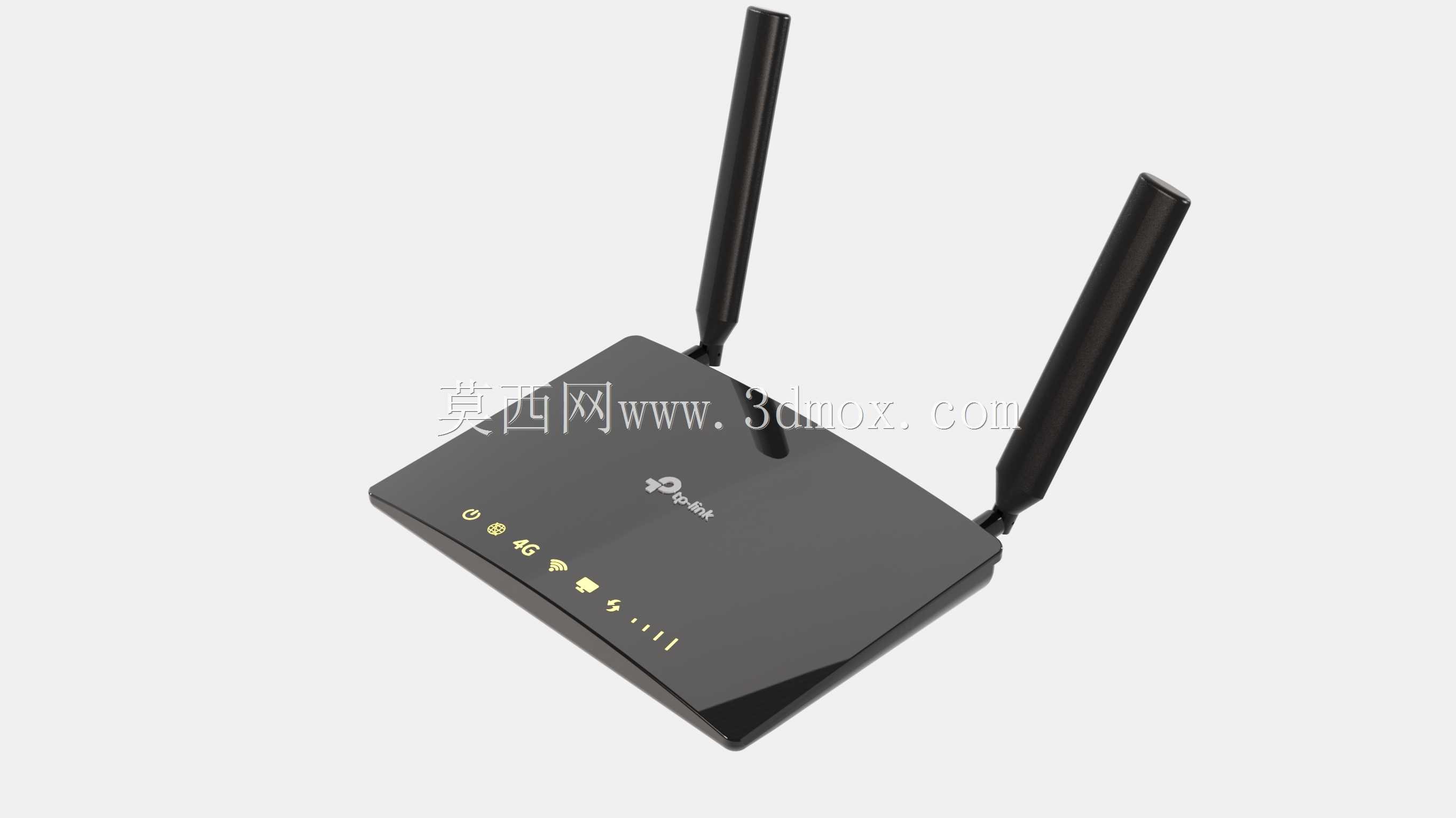

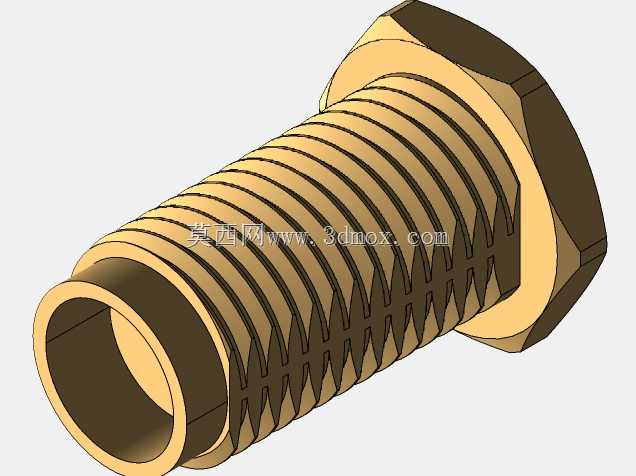

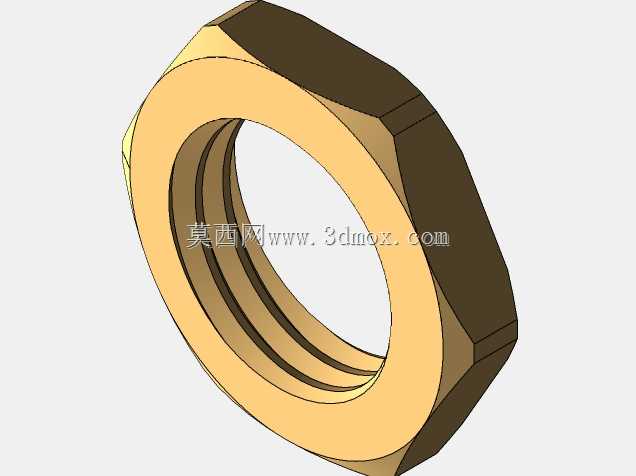

　　从结构设计的角度拆解这款设备，首先要考虑的是天线布局的信号边界，两根外置高增益天线采用可弯折转轴结构，转轴阻尼经过调校，既可以在调整角度后保持固定姿态，不会因为轻微触碰就移位，也能在包装运输时收拢贴合机身侧面，缩小包装占用的空间。天线的摆放角度直接影响信号覆盖范围，实际安装时可以根据覆盖区域的方位调整天线倾角，垂直摆放时水平方向信号覆盖最均匀，倾斜一定角度可以兼顾上下楼层的信号穿透，建模时要预留转轴的转动间隙，避免天线转动时和机身外壳发生干涉，同时要保证天线馈线在转轴内部的弯折寿命，反复调整角度不会出现馈线破损的问题。

　　机身采用上盖下壳的分体式卡扣结构，配合底部的隐藏螺丝固定，外壳表面做细磨砂晒纹处理，既不容易残留指纹和划痕，也能在日常摆放时增加和接触面的摩擦力，减少意外滑落的概率。机身正面的状态指示灯采用半透明透光件内嵌设计，从左到右依次对应电源状态、4G网络注册状态、WiFi工作状态、有线网口连接状态、信号强度指示，指示灯的亮度经过匀光处理，不会出现局部过亮刺眼的问题，在暗光环境下可以清晰识别设备运行状态，同时不会因为灯光过亮造成光污染。建模时要注意透光件和外壳的装配间隙，控制在0.1mm以内，避免出现漏光或者装配松动的问题，指示灯下方的导光柱要做磨砂处理，保证光线均匀扩散，不会出现灯珠亮点外露的情况。

　　机身侧面的接口布局要考虑实际接线的操作空间，电源接口、SIM卡插槽、有线LAN/WAN复用接口都排布在机身后侧，接线后线缆不会从正面伸出，既美观也能减少线缆被意外碰掉的概率，SIM卡插槽采用按压式弹仓设计，不需要取卡针就能完成SIM卡的安装和取出，适合现场快速部署的需求，建模时要预留SIM卡插拔的操作空间，避免卡托弹出时被外壳挡住。底部的防滑胶垫采用环形布局，四个角各设置一块硅胶防滑垫，既可以保证设备放在光滑桌面时不会滑动，也能垫高机身，让底部的散热缝隙和桌面之间留出空气流通的空间，设备长时间工作时产生的热量可以通过底部的散热格栅自然对流散出，不需要额外加装散热风扇，降低设备运行的噪音和故障点。

　　从安装边界来看，这款设备既可以平放部署在桌面、机柜层板上，也可以通过底部的挂孔壁挂安装在墙面或者弱电箱内部，建模时要准确还原挂孔的间距和尺寸，保证壁挂安装时孔位和墙面膨胀螺丝的位置匹配，挂孔采用葫芦孔设计，安装时只需要把螺丝拧到预留位置，把设备挂孔对准螺丝头推入就能完成固定，不需要额外的固定支架，降低安装的配件成本。机身的整体厚度控制在常规家用路由器的常规尺寸范围内，天线收拢后的整体尺寸可以适配标准的弱电箱内部空间，不会出现弱电箱盖无法闭合的问题。

　　在结构强度设计上，外壳采用ABS+PC混合材质，兼顾表面硬度和抗冲击韧性，日常搬运和使用过程中轻微磕碰不会出现外壳开裂的问题，天线根部的转轴位置做了局部加厚处理，避免天线受到外力弯折时出现转轴断裂的情况。内部的PCB板固定柱采用和下壳一体成型的设计，螺丝柱内部预埋铜螺母，反复拆装不会出现螺柱滑牙的问题，PCB板和外壳之间预留足够的安全间隙，避免外壳形变挤压到板上的电子元件，同时在芯片对应位置的外壳内部设置散热筋，既可以增加外壳的结构强度，也能把芯片工作产生的热量通过散热筋传导到外壳上，提升整体散热效率。

　　实际选型应用时，这类设备的结构尺寸直接决定了部署的灵活性，不需要标准机柜安装空间，在临时指挥点、户外监控点位、农村自建房网络覆盖这类场景里，只需要提供12V直流供电就能稳定工作，双天线的设计相比单天线设备，信号接收灵敏度更高，在蜂窝信号较弱的区域也能保持稳定的网络连接，建模过程中还原的所有结构细节，都对应实际生产和使用中的具体需求，没有多余的装饰性结构，所有外观特征都服务于功能实现和安装部署的便利性。
