可拆式板式换热机组结构三维设计

项目分类:换热器 发布时间:2022-05-03 ID:623065
  • 可拆式板式换热机组结构三维设计
  • 可拆式板式换热机组结构三维设计
  • 可拆式板式换热机组结构三维设计
  • 可拆式板式换热机组结构三维设计
  • 可拆式板式换热机组结构三维设计
  • 可拆式板式换热机组结构三维设计

  做换热设备结构设计快十年,经手的板换项目从民用暖通到化工制程不下百套,这次拆解的这款可拆式板式换热器结构,是目前中小流量换热工况里应用最广的构型。先从实际落地的场景说,这类结构常见于厂区工艺冷却水回路、暖通空调的冷热交换段、食品加工的物料温控单元,还有小型化工制程的余热回收段,核心是靠板片间的薄层流道实现两种流体的高效热量传递,相比管壳式换热器,同换热功率下占地面积能压缩六成以上,后期清洗维护也不用整体吊装,松开夹紧螺栓就能逐片拆洗板片,适配水质偏差、介质含少量杂质的工况。

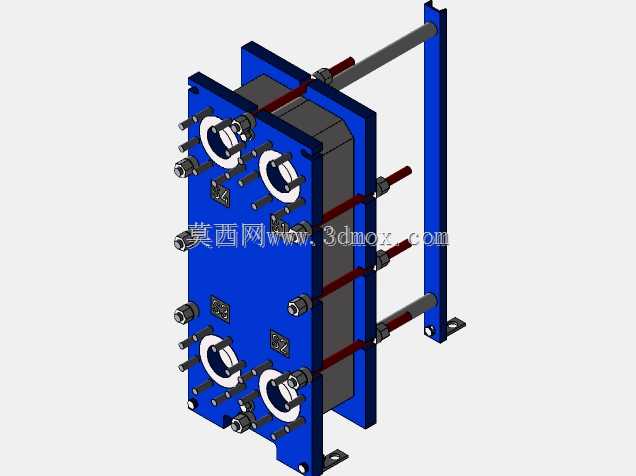

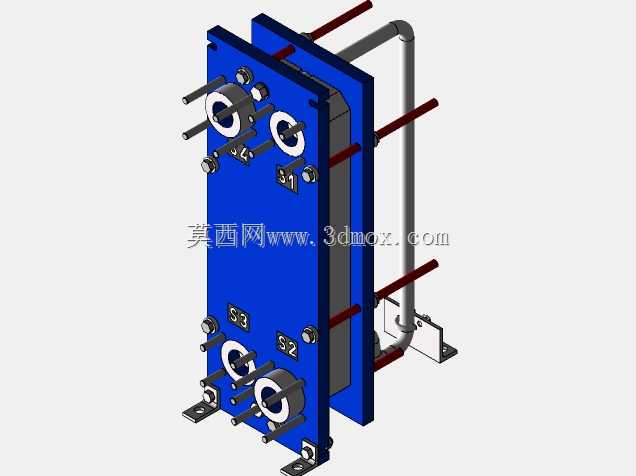

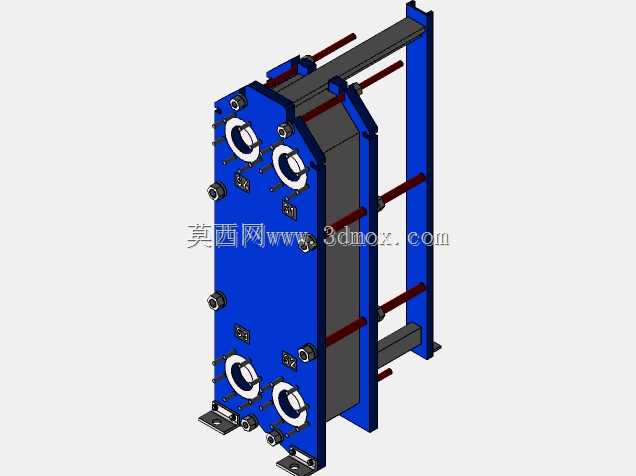

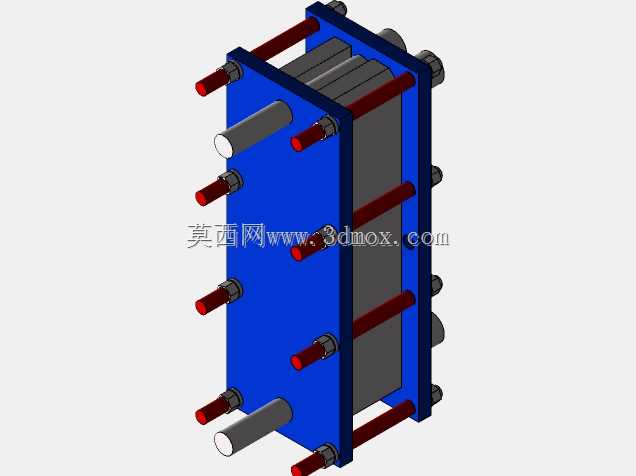

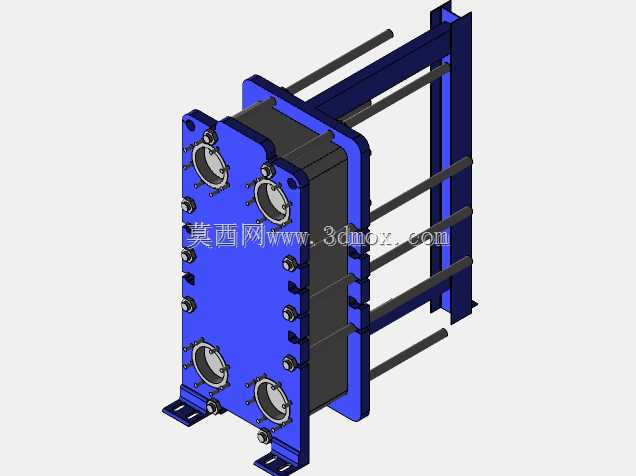

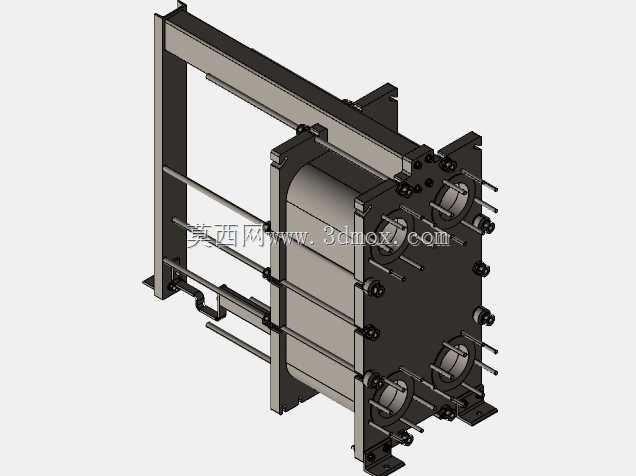

  从结构功能来看,这款模型完整还原了可拆式板换的核心组成:蓝色的是固定压紧板和活动压紧板,四周穿的红棕色杆件是夹紧螺柱,靠两端的螺母预紧,把叠摞的金属换热板片压合到设计压缩量,板片之间的密封胶垫嵌在板片的密封槽里,既分隔两种换热介质避免串流,也让相邻板片之间形成均匀的流道间隙。模型上伸出的大口径灰色接管是冷热介质的主进出口,侧面布置的小口径带红端的接口是排气、排液或者测压接口,现场安装时这些接口的方位可以根据管路走向调整压紧板的开孔方向,不用额外改动主体结构。

  说下设计思路的细节,这类板换的板片通常采用人字形波纹冲压成型,波纹的角度和深度直接决定换热效率和流阻,模型里叠摞的板片组就是按正反交替叠放的,相邻板片的波纹触点互相支撑,既可以承受两侧介质的压差避免板片变形,也能让流体在流道里形成湍流,降低层流底层的热阻,提升整体传热系数。夹紧螺柱的布置是沿压紧板四周均匀排布,预紧的时候要按对角线顺序分次拧紧,保证每根螺柱的预紧力偏差不超过10%,避免压紧板倾斜导致板片密封垫压偏泄漏,这点在现场安装指导里是必须反复强调的操作要点。

  再讲安装边界的尺寸逻辑,这类板换的整体外形尺寸是由换热面积决定的,板片数量越多,整体的厚度方向尺寸越大,固定压紧板上的接管中心距是和对接管路的法兰标准匹配的,通常DN50到DN150口径的机型,接管法兰的螺栓孔位都符合PN16的管路法兰标准,现场对接时不用额外制作过渡法兰。安装时需要在设备四周预留至少一倍板片叠厚的操作空间,方便后期松开螺柱抽拉活动压紧板清洗板片,设备底部的支撑脚要固定在预埋的槽钢基础上,避免运行时因流体脉动产生振动移位。另外要注意,进出口管路要加装压力表和温度计接口,方便运行时监测两侧介质的压降和温差,判断板片是否存在结垢或者堵塞,当流阻超过设计值的1.5倍时,就需要停机拆洗板片了。

  从结构建模的角度说,这个模型把所有核心装配关系都做了还原:螺柱和压紧板的穿装配合、板片的叠层定位、接管和压紧板的焊接连接、螺母和螺柱的螺纹配合,做结构校核的时候,可以直接在这个装配体里添加预紧力载荷,模拟不同工况下压紧板的变形量,校核螺柱的强度是否满足设计压力要求,也可以提取板片组的流道模型,做CFD仿真分析不同流量下的换热效率和流阻特性,不用再从零开始搭建基础结构,能省不少前期建模的时间。实际选型时,只要根据换热量、介质流量、允许压降调整板片数量和板片波纹参数,就能快速衍生出不同参数的同系列机型,这类模块化的结构设计也是目前板式换热器产品系列化开发的主流思路。
