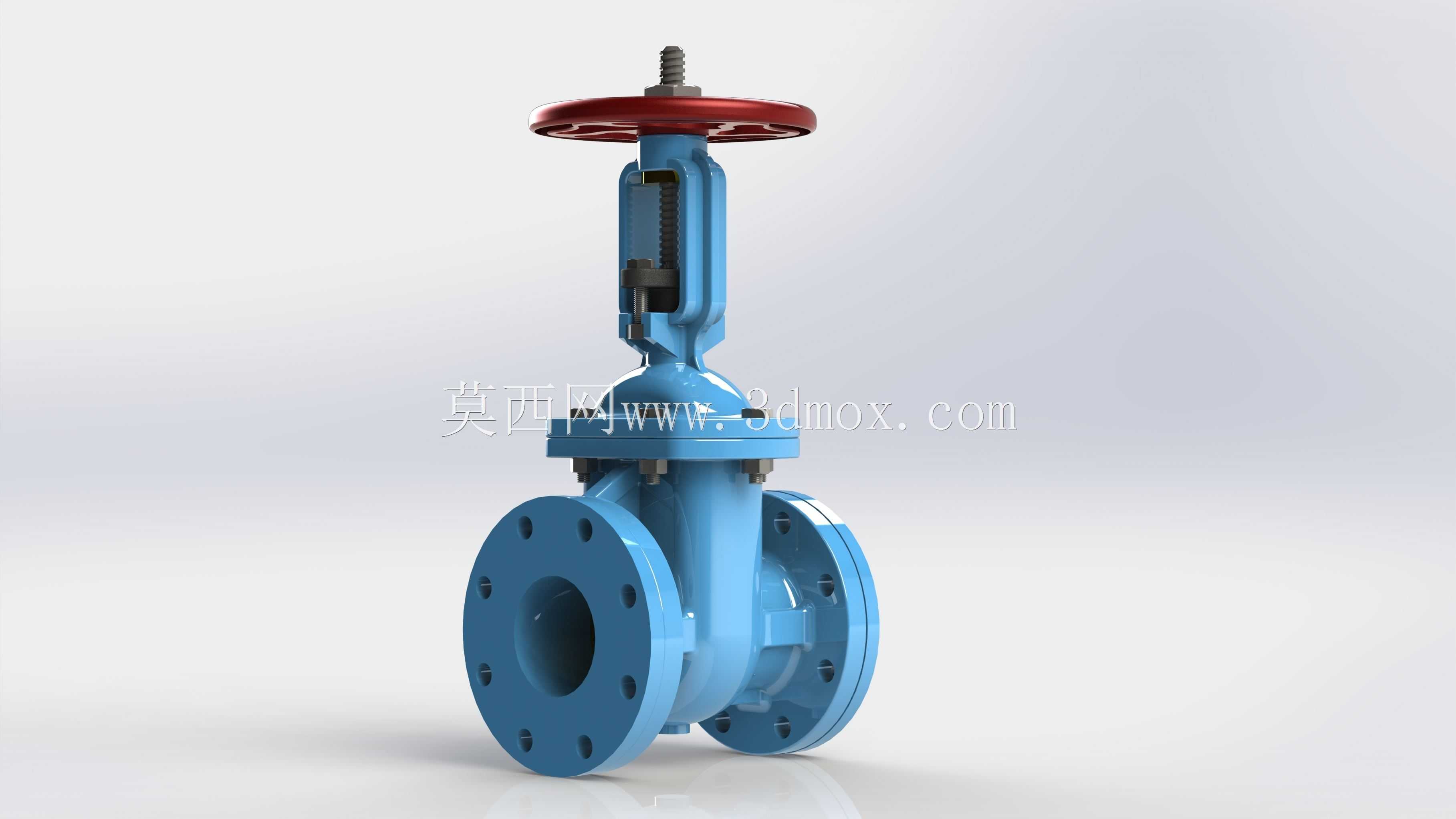

明杆法兰式楔式闸阀工业管路控制结构

　　在市政供水、石化输运、暖通循环、火电汽水系统等工业管路场景中，法兰连接的明杆楔式闸阀是应用占比极高的截断类控制部件，核心作用是在管路检修、工况切换、故障隔离时实现介质通路的完全截断，不承担流量调节功能，长期处于全开或全关工位，避免半开状态下介质冲蚀密封面造成使用寿命折损。这款闸阀的三维结构完全按照工程实际的装配逻辑搭建，阀体采用整体铸造后精加工的流道结构，两侧法兰的螺栓孔位、密封面凸台尺寸严格匹配对应压力等级的管路法兰标准，安装时只需对齐法兰密封面，加装适配压力等级的密封垫片后穿入螺栓按对角顺序紧固即可，无需额外加工适配结构，可直接对接同公称通径、同压力等级的工业管路。从结构设计逻辑来看，明杆结构的设计核心是直观反馈阀门开度，

　　阀杆梯形螺纹副设置在阀盖上部的支架区域，不与管路内输送介质直接接触，可有效避免介质中的杂质、腐蚀性组分磨损螺纹传动副，同时操作人员可直接通过阀杆伸出支架的长度判断阀门当前的开关状态，无需额外加装开度反馈装置，适配无远程监控需求的现场手动操作工况。手轮采用轮辐式铸钢结构，外缘做滚花防滑处理，操作时的力臂长度经过扭矩匹配计算，公称通径150规格的该款闸阀，在额定工作压力下，单人操作手轮即可完成开关动作，无需加装辅助加力杆，避免过度力矩造成阀杆弯曲或密封面压溃。阀体内部的密封副采用楔式单闸板结构，闸板密封面堆焊硬质合金，与阀体上的密封座面角度完全匹配，关闭时依靠阀杆的下压力将楔式闸板紧压在密封座上，实现金属对金属的硬密封，

　　可耐受常规工业水、蒸汽、油品等介质的冲刷与温度交变，适用介质温度范围覆盖-29℃到425℃的常规工业工况。阀盖与阀体的连接采用中法兰螺栓结构，密封面处加装缠绕式垫片，可承受额定压力下的介质密封要求，阀盖上部设置填料函结构，填充柔性石墨填料，通过填料压盖的螺栓压紧力实现阀杆与阀盖之间的动密封，避免介质沿阀杆间隙外漏，填料压盖采用分体式结构，后期维护时无需拆下手轮即可完成填料更换，大幅降低现场运维的工作量。从安装边界尺寸来看，该款闸阀的结构长度、法兰外径、螺栓孔中心圆直径、手轮最大外径、阀门全开时的总高度均严格遵循国标闸阀尺寸规范，以常用的DN150、PN16规格为例，结构长度为350mm，法兰外径285mm，

　　螺栓孔中心圆直径240mm，配置8个M20连接螺栓，手轮最大外径320mm，阀门全开时阀杆顶端距阀体底部的总高度为780mm，安装时需在手轮上方预留不小于300mm的操作空间，满足手轮旋转操作与后期阀杆维护的空间需求，同时阀体底部设置有排污螺塞，可在管路检修时排空阀腔内部的残留介质，避免冬季冻裂或介质沉积结垢。建模过程中对所有配合间隙做了工程化还原，比如阀杆与填料函的间隙、闸板与阀体导轨的配合间隙、手轮与阀杆的键连接配合都按照实际机械加工公差设置，可直接用于虚拟装配验证、管路系统干涉检查、操作培训课件制作等场景，结构细节覆盖了实际产品的所有装配层级，从螺栓螺母、填料压套、闸板导轨到阀杆螺母的止转结构都做了1:1还原，没有做简化处理，能够准确反映该类阀门的真实结构特征与安装要求。
