手动法兰式蝶阀三维结构设计

　　这款手动蝶阀的结构设计，核心围绕中小口径低压管路的通断与流量调节需求展开，在给排水、暖通循环、普通化工介质输送、小型设备流体回路中都有广泛应用，日常工况下主要承担管路介质截断、开度调节的功能，相比同通径的闸阀、截止阀，它的结构长度更短，安装占用空间小，操作力矩低，手动扳动即可完成启闭，不需要额外配置执行器，很适合现场手动操作的管路节点。

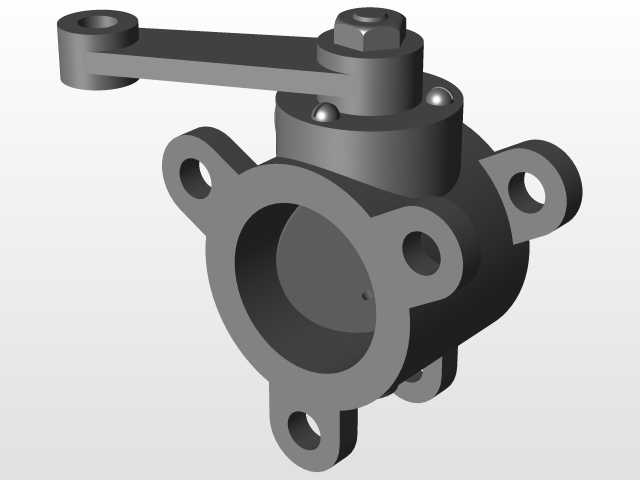

　　从结构设计逻辑来看，整个阀体采用三耳法兰式安装结构，三个带安装孔的凸耳沿阀体外圆周均布，安装时可以直接通过螺栓穿过凸耳孔对接管路法兰，不需要额外的对夹式紧固件，安装对位更方便，也能避免安装过程中阀体移位的问题。阀体流道为直通式结构，内部没有突出的阻流结构，蝶板开启后介质沿流道直通，流阻系数远低于同通径的截止阀，对于粘度不高的水、低压气体、无大颗粒杂质的流体介质，输送过程中的压损更小，能降低管路输送的动力损耗。

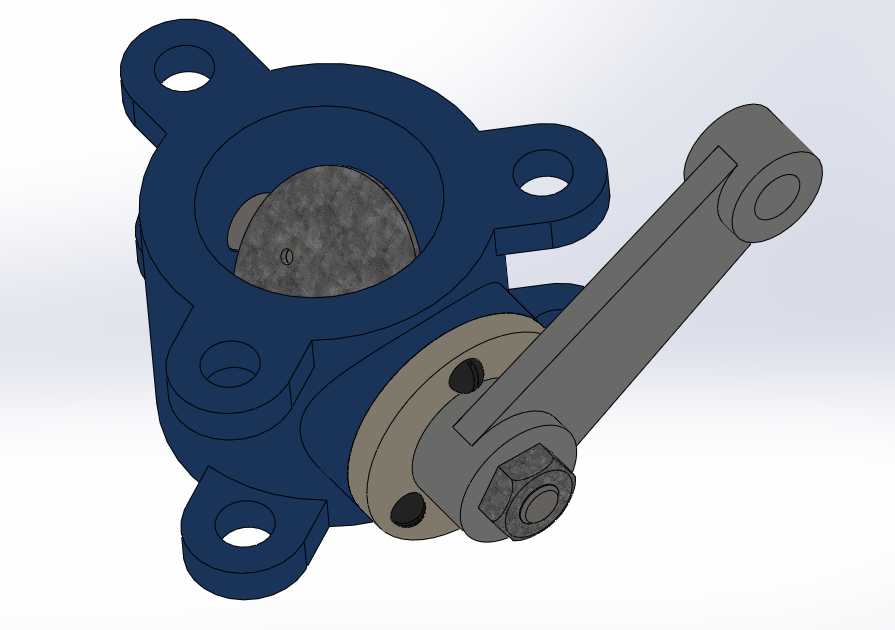

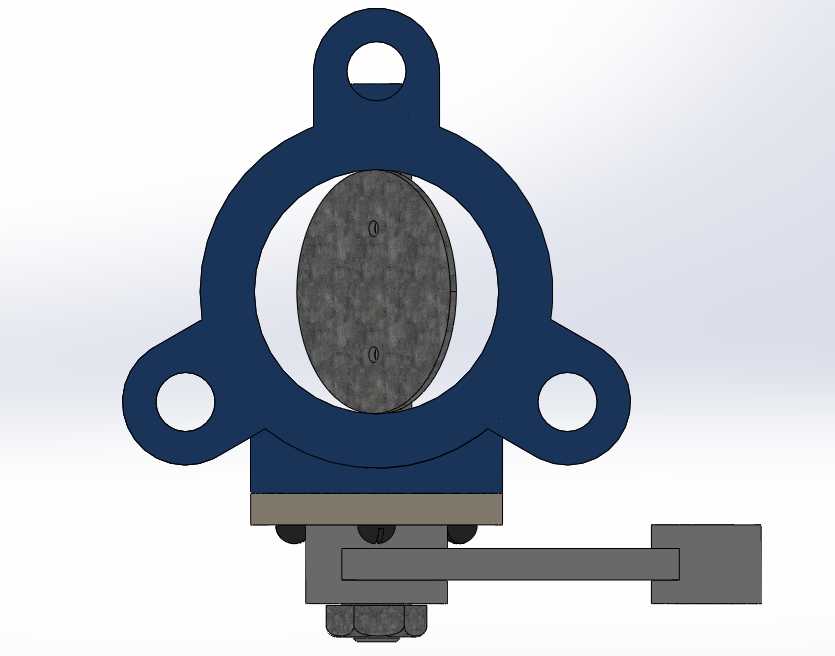

　　启闭件采用圆盘形蝶板，绕阀杆轴线做0-90度回转运动，当蝶板回转到0度位置时，蝶板密封面与阀体密封座完全贴合，实现管路截断；回转到90度位置时，蝶板平面与流道方向平行，管路完全导通；中间角度位置则可以根据开度大小调节介质流量，这种回转式的启闭结构，运动行程短，启闭速度快，从全开到全关只需要扳动手柄转动90度，现场操作效率很高。阀杆与蝶板采用扁方加紧固件的连接结构，避免蝶板在介质压力作用下与阀杆发生相对转动，保证操作力矩的有效传递，阀杆穿出阀体的位置设置了密封衬套，既可以减少阀杆转动的摩擦阻力，也能防止介质从阀杆配合间隙泄漏。

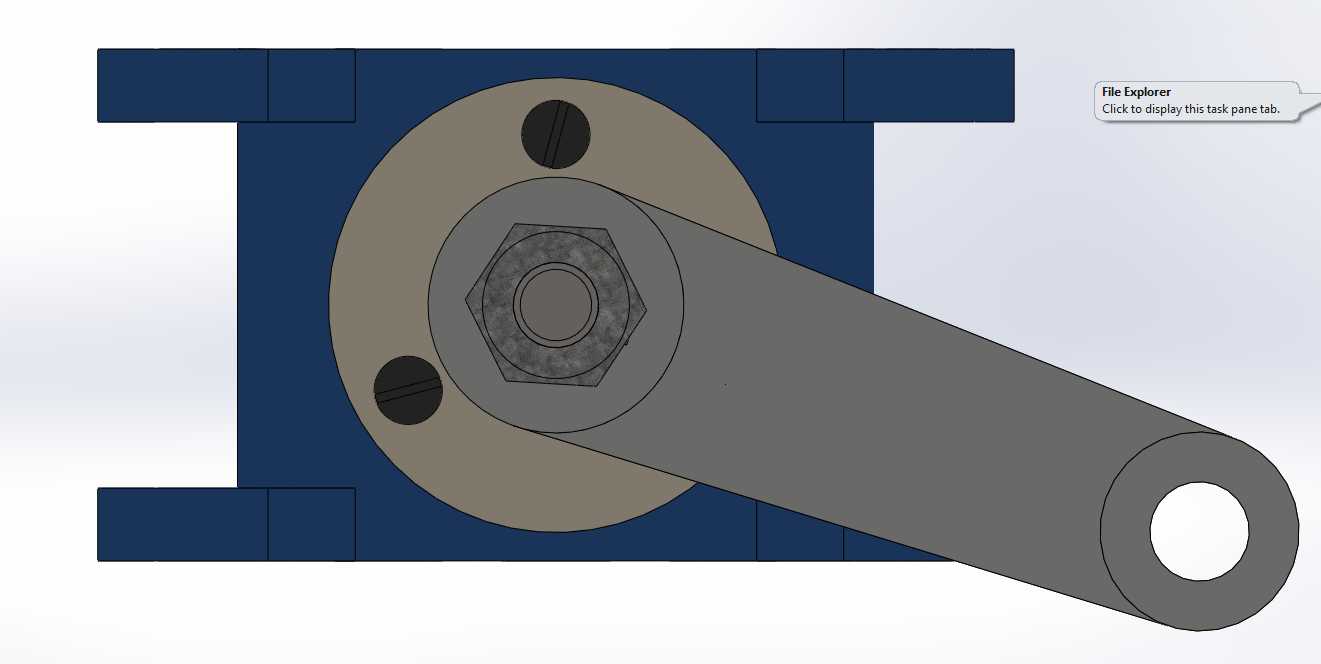

　　操作手柄采用长杆式铸钢结构，长度经过力矩匹配设计，在公称压力对应的工况下，操作人员不需要借助加力杆，仅靠手部力量就可以完成启闭操作，手柄端部设置了定位结构，可以配合阀体上的档位槽实现不同开度的锁定，避免管路介质压力波动导致蝶板自行转动，维持设定的流量状态。阀体与蝶板之间的密封采用软质密封衬圈，嵌装在阀体的密封槽内，更换维护时不需要整体拆解阀体，只需要拆下阀杆组件就可以更换密封件，后期维护成本更低。

　　从安装边界尺寸来看，这款蝶阀的结构长度符合常规对夹蝶阀的安装尺寸规范，三个安装凸耳的孔位中心距匹配常用的PN10、PN16压力等级法兰标准，安装时不需要对现有管路法兰进行额外加工，直接替换同通径的现有阀件即可。阀体的外部轮廓没有尖锐突出结构，安装后手柄的转动范围内没有结构干涉，手柄转动到任意开度位置时，都不会与法兰连接螺栓、周边管路支架发生碰撞，预留的操作空间足够手部完成扳动、锁定的动作。

　　在细节结构处理上，蝶板的边缘做了圆弧过渡处理，启闭过程中不会刮伤密封衬圈，能有效延长密封件的使用寿命；阀杆两端的支撑部位设置了耐磨衬套，长期频繁操作也不会出现阀杆晃动、密封偏磨的问题；阀体外部的加强筋沿流道方向和安装凸耳位置布置，在保证阀体强度满足公称压力要求的前提下，尽可能减薄了阀体的壁厚，降低了整体重量，同时也避免了铸造过程中出现壁厚不均、缩孔的缺陷。

　　实际选型应用时，这款蝶阀更适合工作温度不超过120度的无强腐蚀性介质工况，不适合用于含有硬质大颗粒的浆料输送，避免颗粒介质卡滞蝶板、刮伤密封面。建模过程中所有配合面的公差都按照机械设计手册的推荐值选取，阀杆与衬套的配合采用间隙配合，保证转动灵活无卡滞，蝶板与密封面的配合预留了合理的压缩量，保证密封性能的同时不会出现启闭力矩过大的问题。整个模型的结构完全按照实际加工工艺进行拆分，阀体、蝶板、阀杆、手柄、密封衬套、紧固件都为独立可编辑的零件，方便设计人员根据实际工况调整通径、压力等级、安装尺寸等参数，也可以直接用于装配模拟、干涉检查、工程图导出等设计环节。
