法兰式手动三通球阀工业结构设计

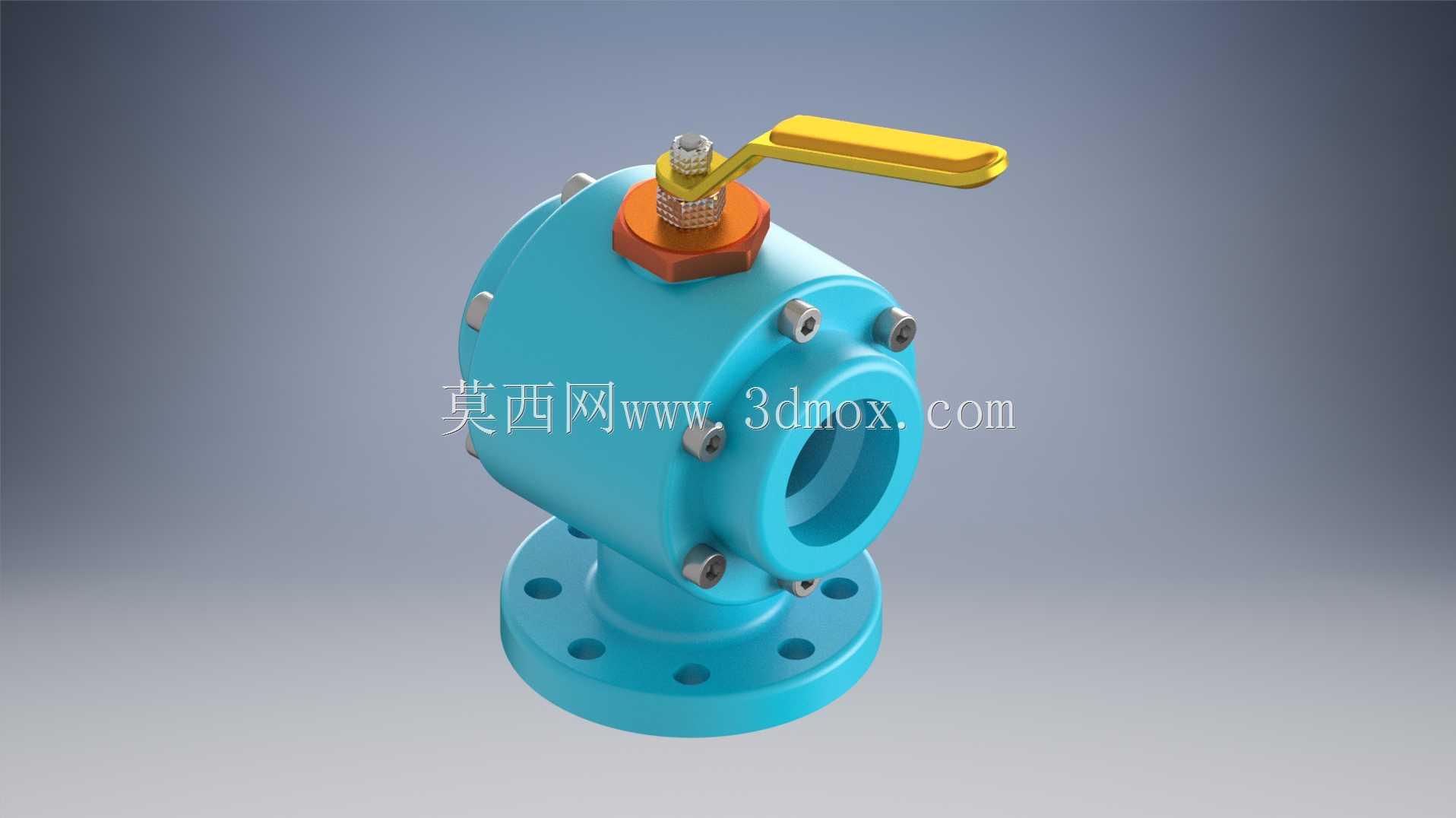

　　这款法兰连接式手动球阀的结构设计，核心围绕中低压流体管路的截断与换向需求展开，适配市政给排水、化工介质输送、暖通循环水、小型工业制程管线等多场景的管路控制需求，可在不改变管路整体走向的前提下，完成单路进双路出或者双路进单路出的介质流向切换，也可作为直通截断阀使用，实现管路介质的通断控制。从实际安装边界来看，底部采用标准凸面法兰结构，法兰盘上均匀分布四个螺栓安装孔，孔位间距符合常用PN16压力等级的法兰尺寸规范，安装时可直接与同规格管路法兰配对，通过螺栓紧固加密封垫片即可完成密封连接，无需额外加工转接结构；阀体侧部的接口同样为法兰式结构，整体安装后阀体中心高度与侧接口中心距匹配常规工业管线的排布间距，不会出现与周边管线、

　　管架干涉的问题，预留的手柄操作空间足够操作人员在带保温层的管路上也能顺利完成开关动作。结构设计上，阀体采用分体式螺栓紧固结构，将主阀体、侧端盖、底部法兰座通过内六角螺栓锁紧连接，各配合面均预留密封槽安装位置，可适配O型圈或者金属缠绕垫片实现静密封，避免介质从配合面渗漏；球体采用上下固定的支撑结构，相比浮动球结构，在通径较大、介质压力偏高的工况下，球体不会因介质推力产生偏移，密封面受力更均匀，长期使用的密封可靠性更高，操作扭矩也更稳定。顶部的操作机构采用手柄直驱阀杆的结构，阀杆与球体之间通过扁方配合传递扭矩，阀杆部位设置多级密封结构，既可以防止介质从阀杆部位外漏，也能阻挡外部粉尘、水汽进入阀体内部磨损配合面；

　　手柄采用扁钢折弯加表面喷塑的结构设计，长度经过扭矩核算，操作人员无需借助加力杆即可完成额定压力下的开关操作，手柄上的限位结构可准确卡在全开、全关位置，避免操作过位导致密封面磨损。从功能特性来看，这款三通球阀的流道采用全通径设计，介质通过时的流阻系数与同通径直管段接近，不会产生明显的压力损失，也不容易在阀腔内积存介质杂质，适合输送带有少量固体颗粒的流体介质，比如循环冷却水、污废水、低粘度油品等；阀体外部的连接螺栓均采用内六角圆柱头结构，螺栓头部沉入阀体表面的沉孔内，既可以避免外部磕碰损伤螺栓头部，也能让阀体整体外观更规整，后续做保温层包覆时也不会出现凸起影响保温效果。设计过程中充分考虑了实际运维的便利性，分体式的阀体结构在后期维护时，

　　只需拆开侧端盖的连接螺栓，即可取出球体和密封件进行检查更换，无需将整个阀体从管线上拆下，大幅降低运维的工作量和停机时间；阀杆的密封结构采用可调节式压盖设计，当长期使用出现阀杆渗漏时，只需适当拧紧压盖的紧固螺栓即可补偿密封件的磨损量，无需更换整套密封组件。在材质适配层面，基础版本的阀体采用球墨铸铁材质，表面做环氧喷涂防腐处理，适合常规水介质、无强腐蚀性的工况；如果用于化工介质输送场景，可将阀体材质更换为304或者316不锈钢，密封件更换为氟橡胶材质，即可适配弱酸弱碱类介质的输送需求，整体结构的通用性较强，可通过更换少量零件适配不同的工况需求。从安装适配性来看，这款球阀的整体重量控制在同规格铸钢球阀的70%左右，对于管线支架的承重要求更低，在高空管线、移动设备的管路上使用时，可降低整体管线的负载；法兰密封面采用凸面结构，可适配市面上绝大多数的法兰垫片类型，包括橡胶垫片、石棉橡胶垫片、金属缠绕垫片等，安装时无需定制特殊密封件，现场安装的适配性较强。操作逻辑上，手柄的指向与管路连通方向保持一致，操作人员可直观判断当前阀门的连通状态，避免出现误操作导致的介质流向错误，在多阀门并排布置的管廊上，可快速识别各阀门的开关状态，提升日常巡检的效率。
