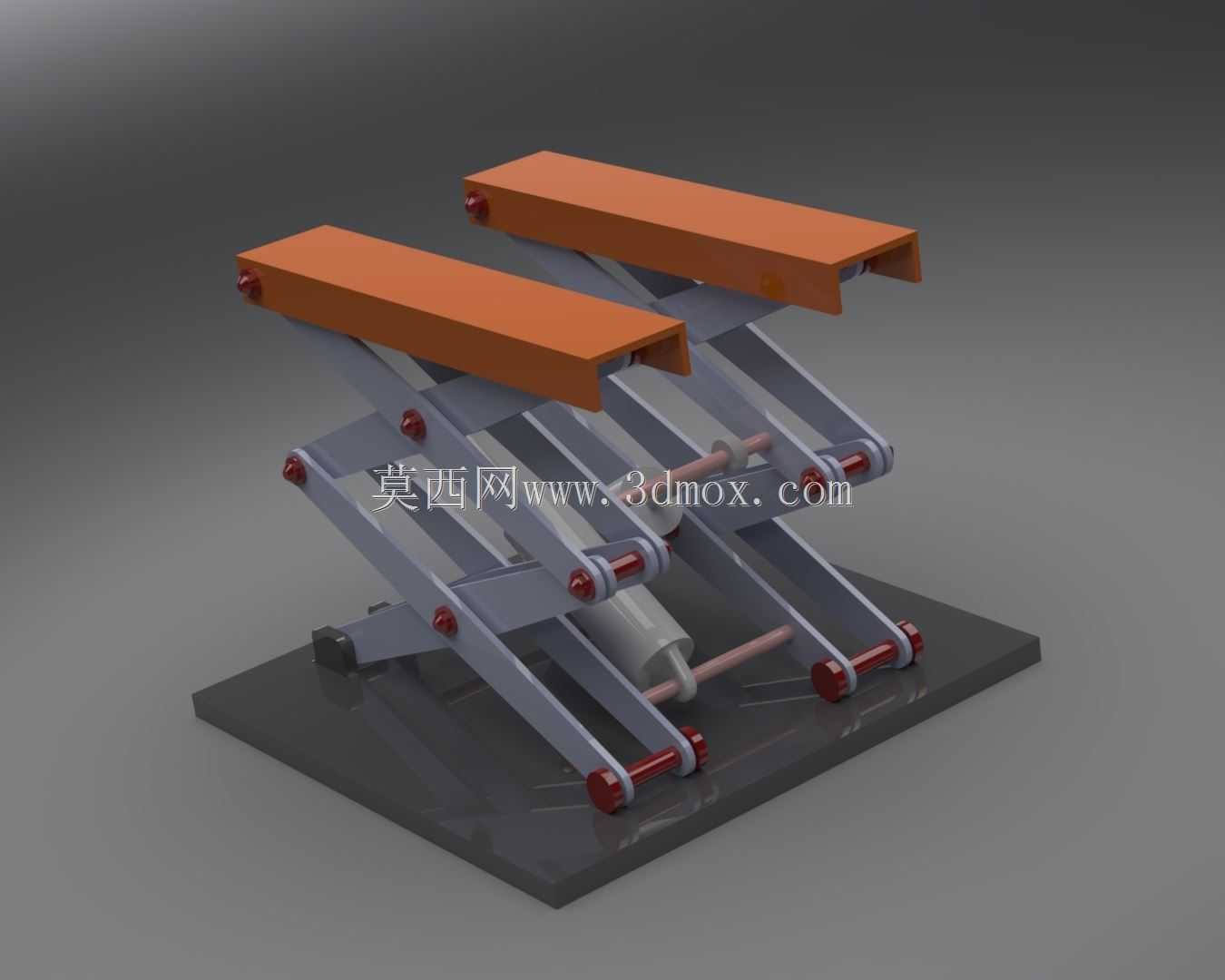

双工位剪叉式液压升降作业平台结构

　　这款双工位剪叉式升降结构，在车间小件物料转运、工装夹具高度适配、轻型装配工位对位场景中适配性极强，区别于单剪叉单台面的常规设计，双台面布局可同时承载两个独立工位的作业需求，无需单台设备反复移位调整，在流水线旁的工序衔接环节，能同时为两个相邻工位提供高度匹配的支撑面，减少工位等待的空耗时间。剪叉臂采用对称叠层布局，每侧剪叉组通过多组铰接销轴连接，销轴端部设置限位轴肩与防松结构，避免长期往复升降过程中销轴窜动脱出，铰接位置预留润滑脂注油通道，可在设备日常维护时直接加注润滑脂，降低铰接副的磨损速率，延长整体结构的使用寿命。底部基座采用整块平板式设计，安装时仅需保证安装地面的平面度误差不超过千分之二，

　　通过地脚螺栓将基座与地面预埋钢板锁紧即可，无需额外制作复杂的安装基础，基座底部预留液压管路的走线槽，驱动用的液压油缸横向布置在两组剪叉臂的中间空腔内，不会额外占用设备的横向安装空间，油缸的两端分别与上下层剪叉的铰接座连接，通过油缸活塞杆的伸缩带动剪叉臂绕铰接点转动，实现台面的平稳升降。两个独立台面分别固定在两组剪叉结构的顶部，台面采用带挡边的平板结构，边缘设置的凸起挡边可避免放置在台面上的工装、物料在升降过程中滑落，台面表面预留T型槽安装位，可根据实际作业需求加装夹具、定位块等附件，适配不同的作业场景。结构设计过程中，对剪叉臂的受力做了针对性的校核，每片剪叉臂采用等强度变截面设计，在铰接受力集中的位置做局部加厚处理，

　　非主要受力区域适当减薄，在保证整体结构强度满足额定承载要求的前提下，尽可能降低结构自身重量，减少液压驱动的负载损耗。升降行程的上下极限位置设置硬限位块，当台面上升到最高位置时，剪叉臂的限位面与基座上的限位块贴合，避免油缸伸出行程超限导致结构失稳，下降到最低位置时，剪叉臂完全收拢叠放在基座的容置槽内，此时台面的最低高度可控制在较低范围，方便较重的物料从地面直接推移到台面上，无需额外吊装辅助。双工位的布局在实际使用中可根据需求独立控制吗？不，该结构采用同步驱动设计，两个台面的升降速度、升降高度完全同步，适合需要两个工位保持同一作业高度的场景，比如双工位同步装配、双侧物料同步举升对位的工况，避免两个台面高度差导致的作业偏差。安装边界方面，

　　设备收拢状态下的横向占地尺寸紧凑，可直接放置在车间通道旁的空余位置，不会占用过多的生产作业空间，液压站可外置布置在设备侧面的空余位置，通过高压油管与设备上的油缸连接，管路布置时预留足够的伸缩余量，避免升降过程中管路被拉扯破损。日常使用过程中，需要定期检查铰接销轴的磨损情况、液压油缸的密封件是否漏油，定期更换液压油保证液压系统的清洁度，避免杂质进入油缸导致活塞杆划伤。该结构的承载能力可根据实际需求调整剪叉臂的板材厚度、油缸的缸径参数，适配从几十公斤到数吨不等的承载需求，在轻工装配、仓储物料周转、小型工件检测对位等场景都能稳定发挥作用，相比单臂升降、导轨式升降结构，剪叉式结构的升降平稳性更好，侧向承载能力更强，在有一定侧向力作用的作业场景下也能保持稳定，不会出现台面晃动、卡滞的问题。
