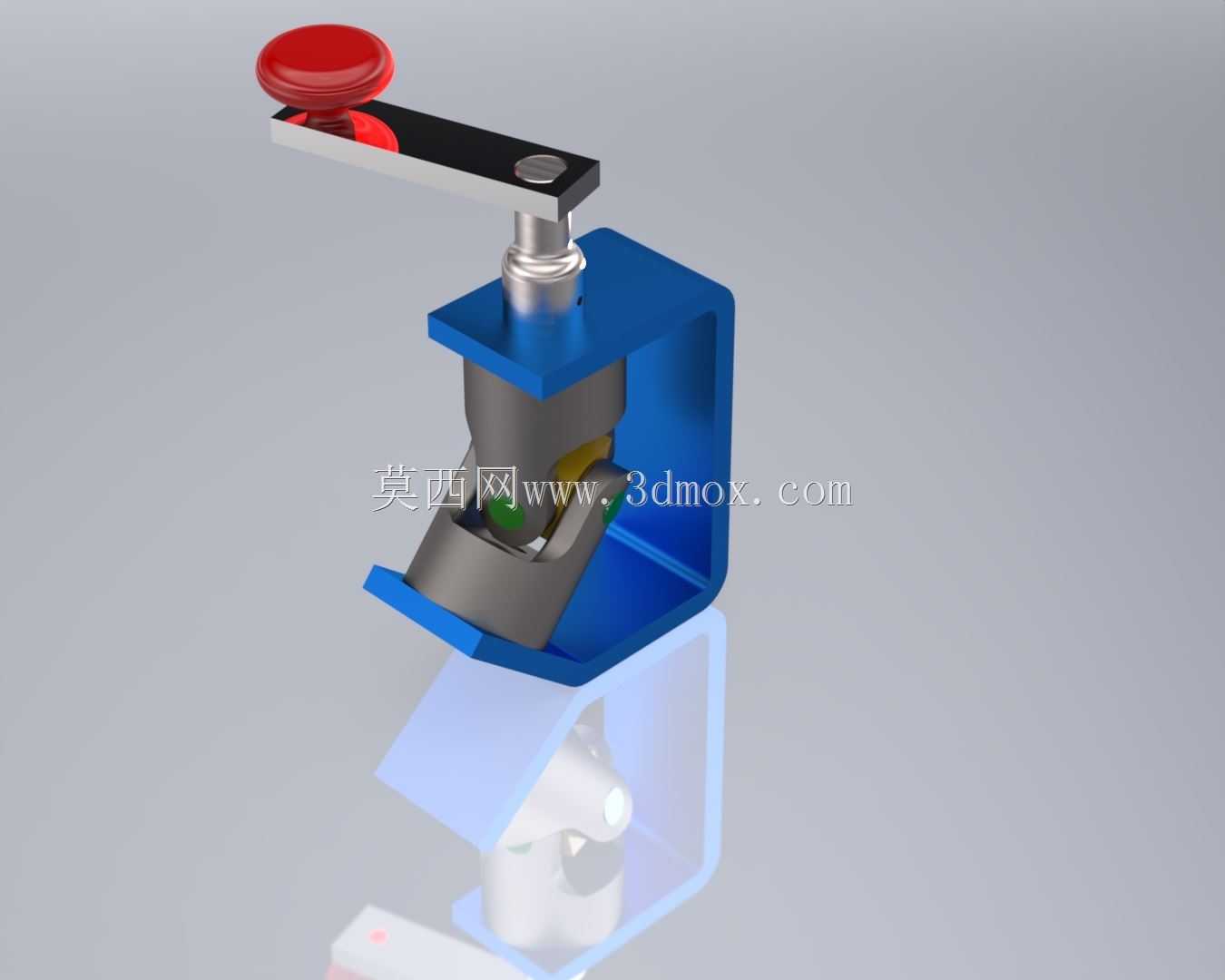

带红色操作手柄的万向节传动结构

　　在各类需要变角度传递扭矩的机械传动场景中，万向节是不可或缺的核心铰接部件，这套带操作手柄的万向节结构，主要适配需要手动切换传动状态、小扭矩间歇传动的工位场景，常见于小型工装夹具的动力传递端、教学演示用传动实训台、轻型手动操作的机械执行机构中，能够在两轴轴线不共线、存在轴线夹角的情况下，持续可靠地传递回转动力，补偿安装过程中产生的同轴度误差，抵消设备运行时机架微变形带来的传动卡滞问题。

　　从结构设计逻辑来看，这套万向节采用了开放式的C型安装基座作为承载主体，基座采用蓝色涂装的块状结构，底部预留了平整的安装贴合面，四周设置了螺栓过孔，能够直接通过内六角螺栓固定在设备的安装基板上，安装边界的长宽尺寸控制在120mm*80mm范围内，整体高度含顶部操作手柄不超过150mm，不会占用过多的设备内部安装空间，适配紧凑型设备的布局需求。基座内部设置了十字轴式的铰接核心，十字轴的四个轴颈分别与主动端、从动端的叉形接头配合，轴颈处预留了润滑脂加注的间隙，能够在长期运行时存储润滑介质，降低铰接部位的磨损量，延长部件的维护周期。

　　顶部的红色蘑菇头操作手柄通过黑色的连接臂与万向节的主动端轴头相连，手柄表面做了圆弧过渡处理，操作时的握持手感贴合手掌轮廓，手动扳动手柄即可带动主动端轴头回转，通过十字铰接结构将扭矩传递至下方的从动输出端，输出端采用方轴配合的连接形式，能够直接与夹具的执行端、演示台的负载轴进行插接装配，不需要额外设计连接转接件，降低了整机的装配复杂度。手柄连接臂与主动轴的连接部位设置了轴向定位的挡圈结构，能够避免操作时手柄出现轴向窜动，保证操作力矩的稳定传递，扳动手柄时的转动角度范围可达到±45°，能够覆盖常规手动操作的行程需求，不会出现结构干涉的问题。

　　在实际应用过程中，这套结构不需要额外配置动力源，完全依靠手动操作即可完成动力传递与动作输出，非常适合不需要连续运转、仅需要单次动作触发的工位，比如小型工装的夹紧动作触发、实训设备的传动演示操作、轻型检测设备的档位切换结构。设计时特意将铰接部位的配合间隙控制在0.02mm-0.05mm之间，既能够保证转动过程的灵活性，不会出现卡滞、顿挫的问题，又能够避免间隙过大导致的传动回差，保证动作传递的精度。基座的C型开口结构设计，一方面能够减轻整体结构的重量，另一方面也方便日常维护时直接观察内部十字轴的运行状态，不需要完全拆解基座即可检查铰接部位的磨损情况，加注润滑脂时也能够直接对准铰接缝隙，降低维护操作的难度。

　　考虑到手动操作的受力特性，手柄连接臂采用了加厚的钢板冲压成型结构，表面做了发黑防锈处理，能够承受扳动时的侧向力矩，不会出现连接臂变形、断裂的问题。红色的手柄头采用工程塑料注塑成型，与金属连接臂之间通过卡扣加粘接的方式固定，长期操作不会出现松脱的情况，醒目的红色也能够在设备整体结构中快速识别操作部位，避免操作人员误触其他部件。从动端的输出轴与叉形接头采用一体化加工成型，不存在焊接、拼接的结构缺陷，能够承受的最大输出扭矩达到15N·m，完全覆盖手动操作能够输出的力矩范围，不会出现过载断裂的问题。

　　整套结构的所有棱角部位都做了R2-R3的圆角过渡处理，没有尖锐的毛刺棱角，手动操作时不会划伤操作人员，符合机械安全设计的相关要求。安装时只需要保证基座安装面与设备基板的贴合度，按照对角线顺序拧紧固定螺栓即可，不需要复杂的安装调试流程，即使是入门级的装配人员也能够快速完成安装作业。在传动过程中，当主动轴与从动轴存在最大30°的轴线夹角时，依然能够平稳传递扭矩，不会出现传动卡顿、力矩传递中断的问题，能够补偿设备加工、装配过程中产生的位置误差，降低相关零部件的加工精度要求，进而控制整体的制造成本。
