带装饰纹样带把手日常饮水马克杯结构设计

　　日常办公与家居场景中，带把手的饮水杯是高频使用的日用器具，这款杯型的结构设计首先围绕握持舒适度展开，杯身采用直筒微收底的构型，杯口做了1.2mm的卷边处理，既能够避免饮用时唇部接触锐边产生不适感，也能提升杯口的结构强度，减少日常磕碰导致的杯口崩缺问题。杯身主体壁厚控制在2.5mm，这个厚度区间既能够保证陶瓷或注塑成型时的材料填充均匀性，避免出现壁厚差导致的成型缩痕，也能兼顾盛装热水时的隔热性能，不会因为壁过薄导致握持时烫感明显，同时也不会因为壁过厚造成整体重量过大，长时间握持产生疲累感。

　　把手部分采用C型开放式结构，与杯身的连接位置做了圆弧过渡处理，没有尖锐的连接棱角，一方面能够降低成型时连接位置的应力集中，避免日常使用中把手受外力出现断裂，另一方面圆弧过渡的结构也更便于日常清洁，不会在连接缝隙处残留污渍。把手的内侧握持弧度贴合成年人四指弯曲的自然形态，握持段的截面做了椭圆化处理，而非正圆形截面，能够增大与手指的接触面积，减少握持时的局部压强，即使盛装满杯液体时，握持也不会出现勒手的问题。

　　杯底部分设计了3mm高度的圈足结构，圈足与放置平面的接触宽度控制在2mm，既能够保证杯子放置时的稳定性，不会因为接触面过小出现打滑侧翻，也能让杯底主体与放置平面之间留出微小间隙，避免杯底直接接触桌面残留的水渍形成水印，同时圈足的设计也能减少杯底与桌面的硬摩擦，降低日常挪动时产生的噪音，也减少杯底被桌面硬物刮花的概率。

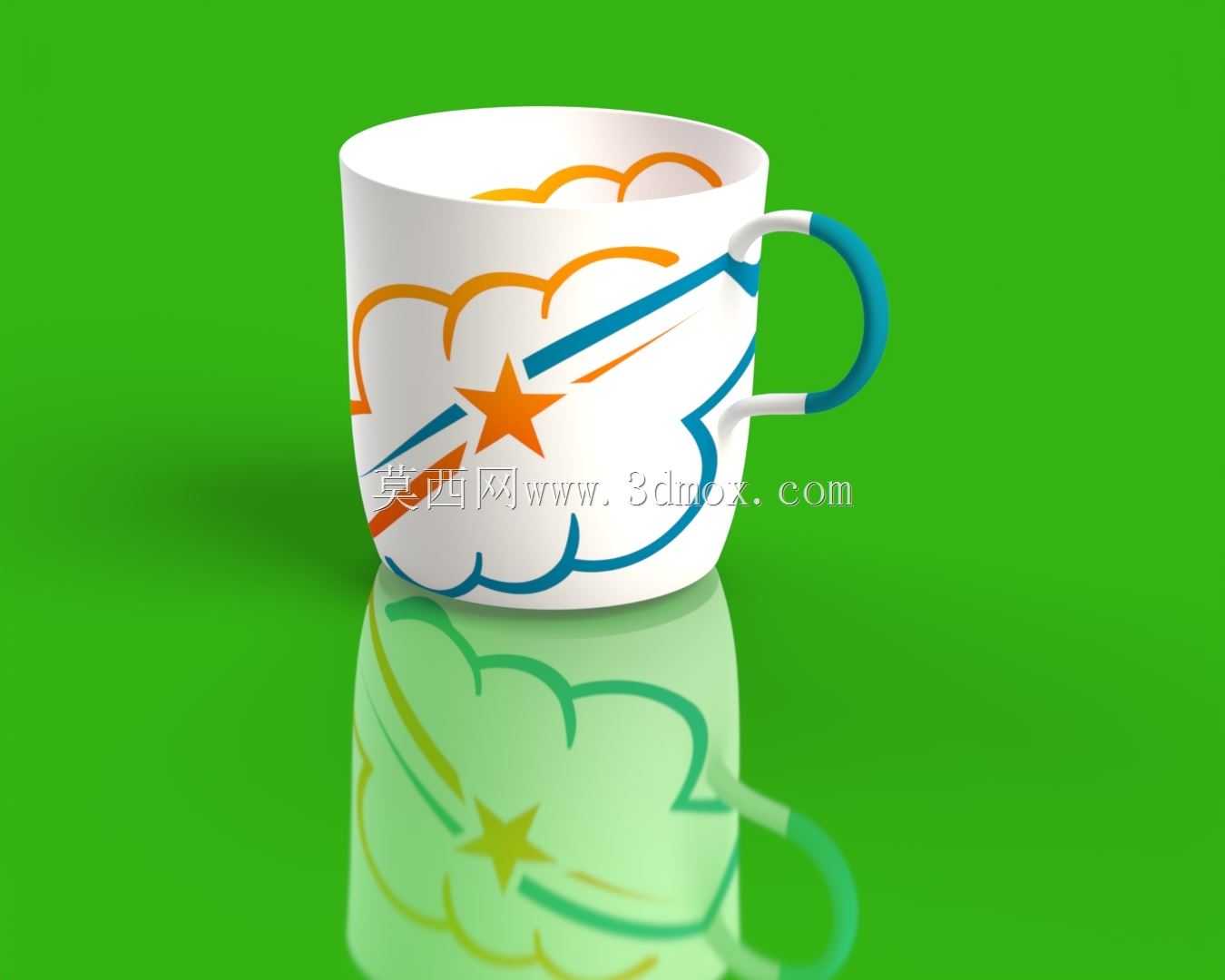

　　外观装饰部分采用了嵌入式的纹样设计思路，云纹与星形图案的凸起高度控制在0.3mm，既能够通过触感区分装饰区域，也不会因为凸起过高导致清洁时出现死角，装饰纹样的线条全部做了R0.5的圆角处理，没有尖锐的图案棱角，避免日常擦拭时勾刮清洁布，也能减少图案位置的积灰问题。杯身的色彩分区做了清晰的边界处理，把手的蓝白配色与杯身主体的白色基底形成视觉区分，能够让使用者快速识别把手位置，拿取时可以直接对准握持区域，不用刻意调整杯身角度。

　　从实际使用的边界尺寸来看，这款杯子的整体高度控制在100mm，杯口外径82mm，满杯容量约为350ml，这个容量刚好适配常规单次饮水的需求量，不用频繁起身接水，同时整体尺寸也能够适配绝大多数车载杯架、办公桌面杯垫的尺寸边界，不会出现放置时超出限位的问题。杯身内部做了微小的锥度设计，从杯口到杯底的直径差控制在3mm，这个锥度既能够保证堆叠存放时的便利性，多个同型号杯子可以部分嵌套减少收纳空间，也不会因为锥度过大导致嵌套过深难以取出。

　　在结构验证的过程中，重点校核了把手与杯身连接位置的载荷强度，模拟满杯液体状态下单侧提拉把手的受力情况，连接位置的最大应力远低于常用陶瓷或食品级PP材料的许用应力，能够满足日常使用的强度需求，不会出现正常使用下的结构失效。同时杯身的重心位置经过调整，满杯状态下重心落在杯底圈足的中心区域，即使受到轻微的侧向碰撞，也具备足够的抗倾覆能力，减少杯内液体洒出的概率。杯口的卷边结构也经过了流道模拟，倾倒液体时水流会沿着卷边的弧度顺畅流出，不会出现顺着杯壁外淌的问题，日常使用时不会弄脏桌面或者手部。
