带分格玻璃视窗铝合金平开门结构设计

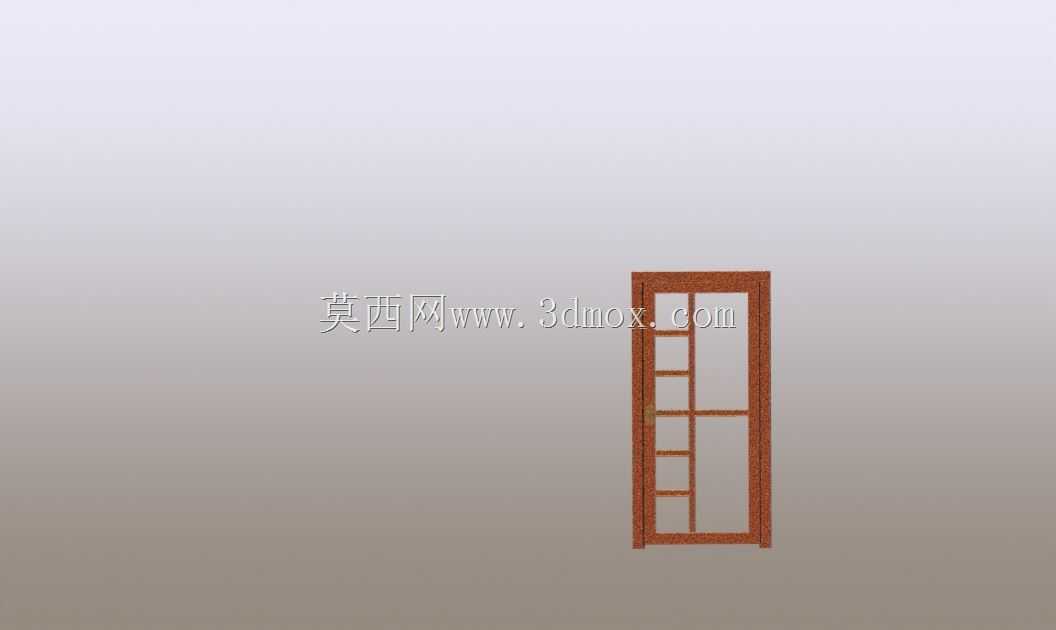

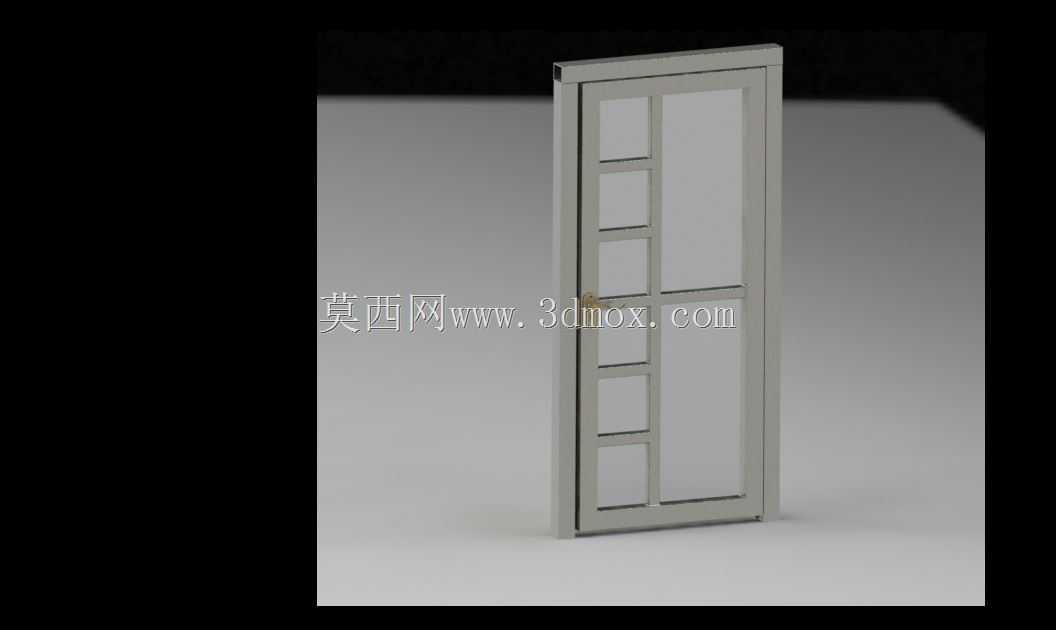

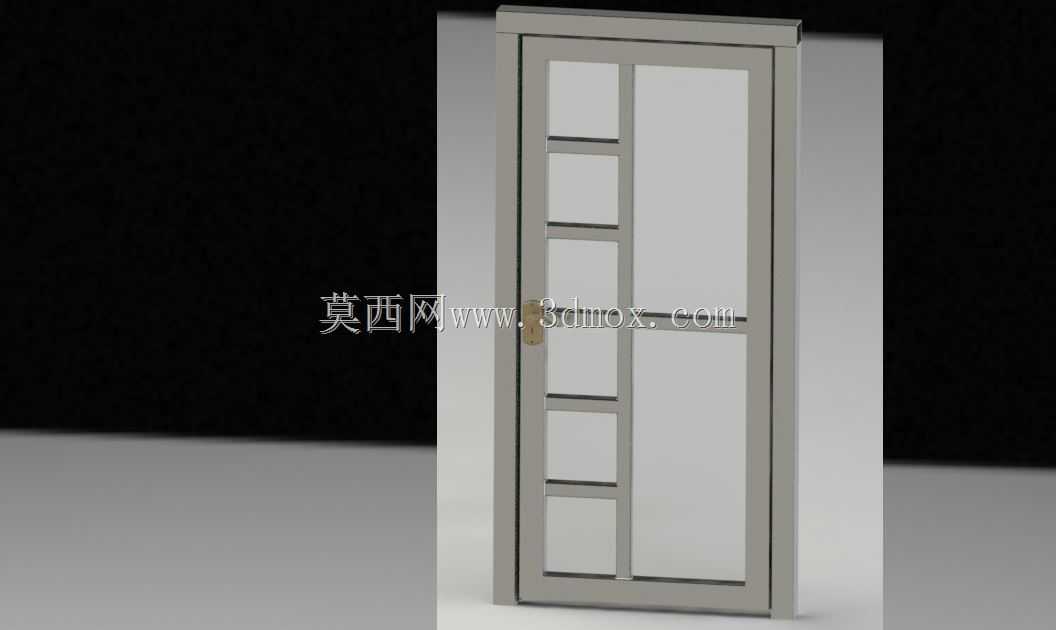

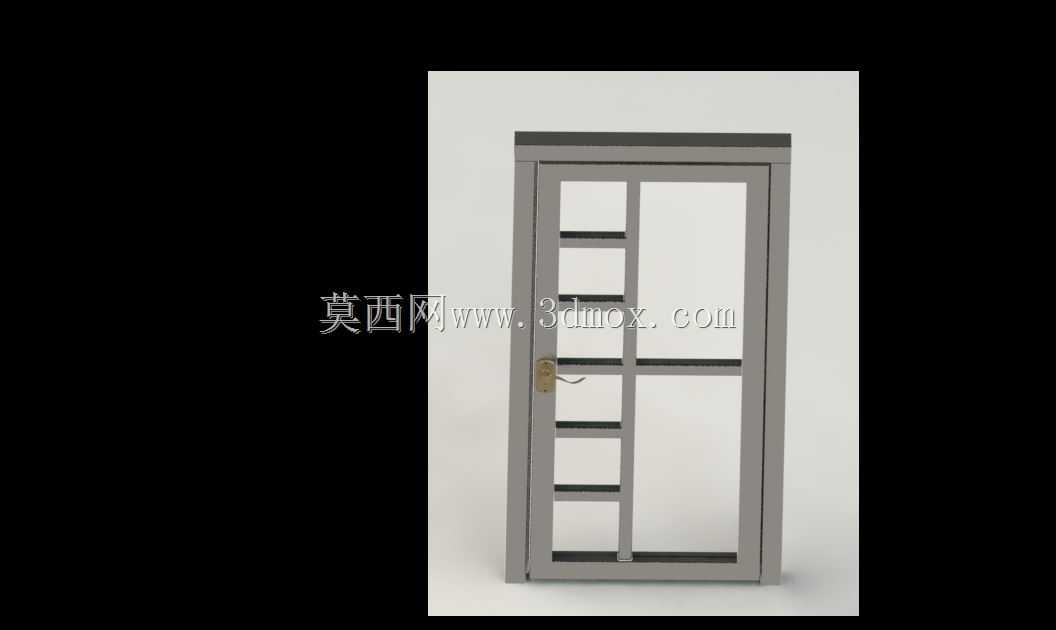

　　这款铝合金平开门的结构设计，首先要匹配洁净车间、办公隔断、商用室内隔间这类对通透度有要求的应用场景，门扇左侧做竖向分格的玻璃嵌装区域，右侧保留整幅玻璃视区，既可以通过分格条提升门扇整体抗扭刚度，也能避免整幅玻璃过大带来的受冲击碎裂风险，同时兼顾空间采光与视线通透的需求，在设备间、实验室、洁净厂房的隔间布置中，这类分格铝门既能满足人员通行的启闭需求，也能方便外部人员观察室内设备运行状态，减少频繁开门带来的气压波动、粉尘带入问题。

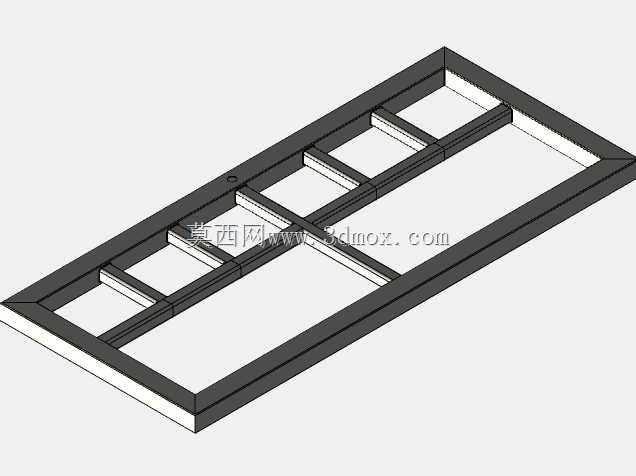

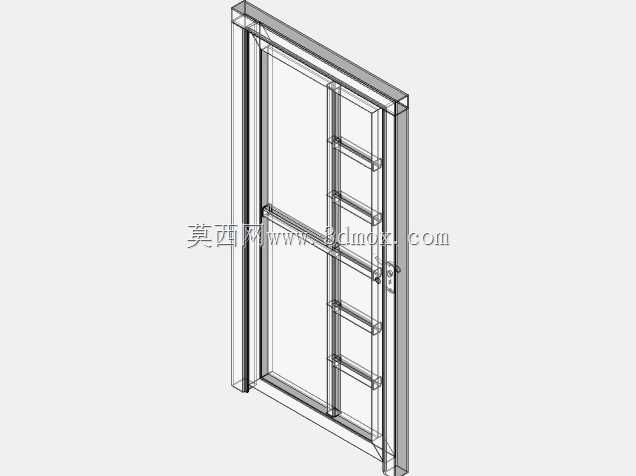

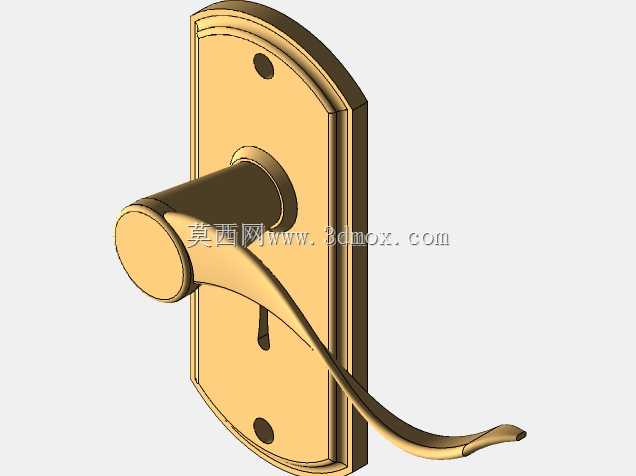

　　从结构设计逻辑来看，门扇外框采用铝合金挤压型材组角拼接，型材断面设计有专门的玻璃嵌槽、密封胶条安装位，分格条同样采用同系列铝合金型材，通过角码与门扇外框可靠连接，不需要额外焊接工序，现场组装时可以通过调整嵌槽内的橡胶垫块来微调玻璃的安装平整度，抵消型材加工、组角过程中产生的微小形位误差。门扇侧边配置的执手与锁体结构，适配常规室内平开门的锁闭需求，锁点位置对应门框的锁扣安装位，关闭状态下可以通过多点贴合保证密封胶条的压缩量均匀，减少门扇关闭后的缝隙漏风、透光问题。

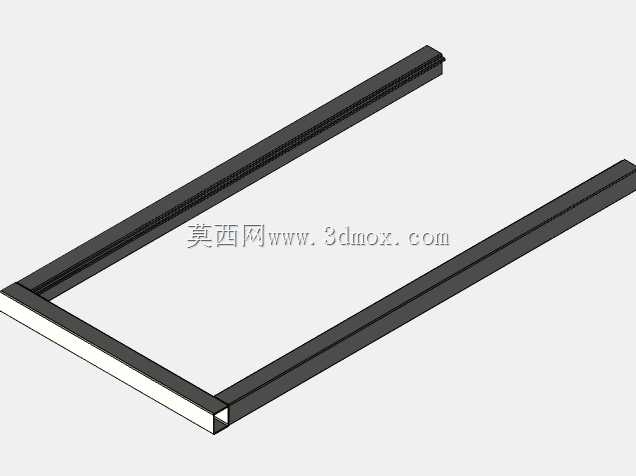

　　安装边界方面，这类铝门的门框适配常规墙体厚度，安装时可以通过膨胀螺栓将门框固定在墙体预留门洞内，门框与墙体之间的缝隙采用发泡填充、密封胶收口，不需要额外做复杂的预埋件处理，适配轻钢龙骨隔墙、砖砌隔墙、彩钢板隔墙等多种常见室内墙体结构。门扇的合页安装位在型材设计时就预留了安装沉孔，现场安装时可以根据门扇的实际重量调整合页的安装数量，常规尺寸下配置三个合页即可满足长期启闭的承重需求，避免门扇长期使用后出现下垂、刮蹭地面的问题。

　　功能特性上，铝合金材质本身具备良好的抗锈蚀能力，不需要做额外的表面防锈涂装，表面阳极氧化或者喷塑处理后，可以适配不同的室内装修风格，清洁维护时只需要擦拭表面即可，不会像木质门一样出现受潮变形、漆面脱落的问题。玻璃区域可以根据使用场景选择普通钢化玻璃、磨砂玻璃或者防火玻璃，不需要改动门扇的型材结构，只需要调整玻璃嵌槽内的压条尺寸即可适配不同厚度的玻璃，具备不错的场景适配灵活性。

　　设计过程中需要重点控制的尺寸参数包括门扇的对角线公差，保证组角后的门扇平面度偏差在允许范围内，避免玻璃安装后出现局部应力集中导致的碎裂问题；分格条的安装位置需要保证各玻璃分格的尺寸均匀，同时分格条的内腔可以加装加强筋，提升门扇整体的抗侧向冲击能力，避免人员意外撞击时分格条出现变形脱落。门框的密封胶条安装槽需要保证胶条安装后不会出现松脱，门扇关闭时胶条的压缩量控制在合理区间，既保证密封效果，也不会因为压缩量过大导致启闭阻力过大，影响日常使用手感。

　　在实际工程选型中，这类带分格视窗的铝门常被用于洁净生产区的人员通道、办公区与生产区的隔断门、设备机房的观察门，相比整板门，它的通透特性可以提升空间的开阔感，也方便日常巡检时不用开门就观察室内情况；相比全玻璃无分格的门，左侧的分格结构可以提升门扇整体的结构强度，在高频启闭的使用场景下，型材的变形量更小，长期使用的维护成本更低。门扇的底部可以根据需求加装扫地胶条，减少门扇与地面之间的缝隙，避免灰尘、小虫通过缝隙进入室内，适配对洁净度有一定要求的使用场景。
