带钢梯操作平台的立式储水罐抽水装置

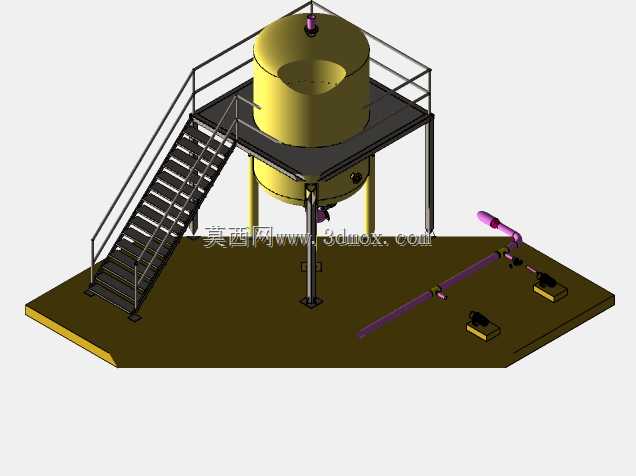

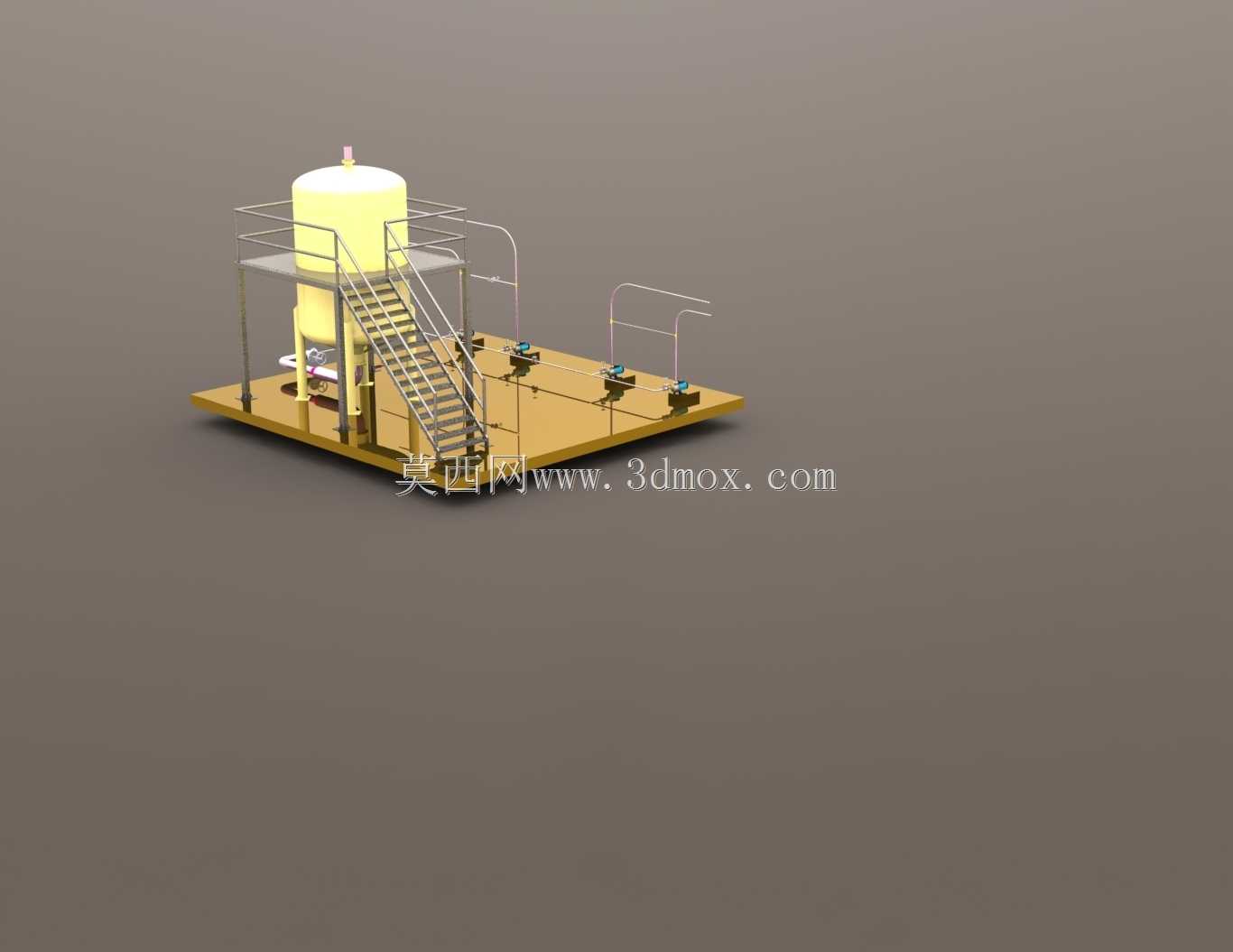

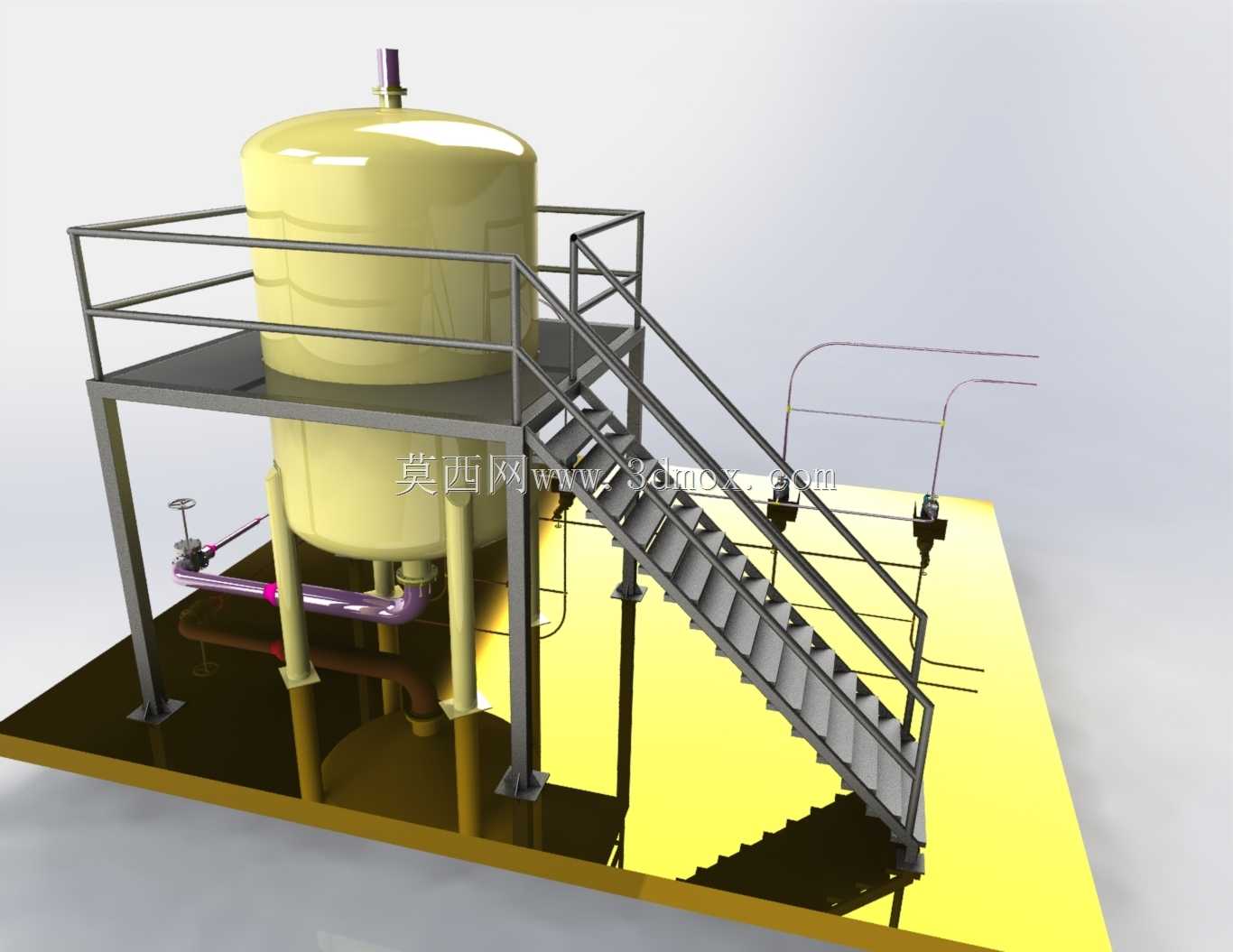

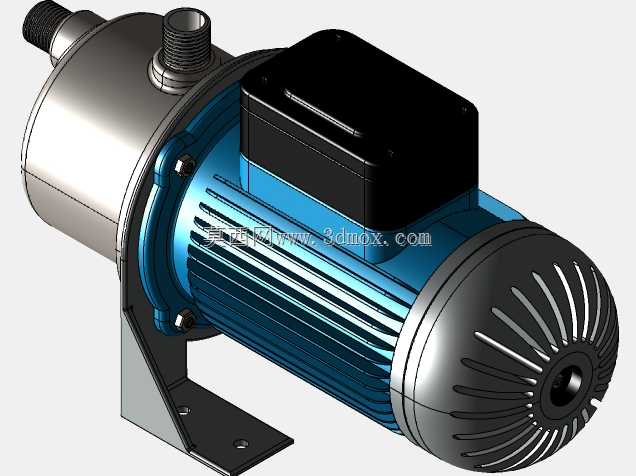

现场露天布设的抽水储水设备，最先要解决的是平台承重与罐体支撑的匹配矛盾，常规型钢支架如果只按罐体满水重量做等距排布，罐底锥段的集中载荷会直接把支腿处的平台梁压出局部形变，这套结构里特意把罐体正下方的三根支腿对应位置加了横向加劲肋，连平台面板下方的次梁都在支腿落点处做了加密，避免长期满水静置后出现平台面凹陷积水。钢梯的踏步倾角没有照搬通用检修梯的45度标准，考虑到日常巡检需要携带工具上下，特意把倾角收窄到38度，踏步板的防滑纹不是后期贴图叠加上去的，建模时就压出了2mm深的凹凸纹路，连梯段侧边的扶手高度都按人体站立时的重心高度做了微调，避免上下梯时扶手卡腰。罐顶的通气口位置特意避开了钢梯入口的正上方，防止巡检人员上下时被冷凝水滴到，罐体侧面的管道接口没有做在同一水平高度，进水管、出水管、排污管的高度差留了150mm，既避免管道安装时弯头互相干涉，也给后期加装阀门、流量计留足了操作空间。平台边缘的护栏横杆间距做了不等距排布，最下方的横杆离平台面只有100mm，防止工具滚落，中间两道横杆刚好挡住成年人的小腿和腰腹位置，没有留过大的空隙。泵组的安装基座和平台主钢梁做了硬连接，没有额外加减震垫，是因为抽水作业时的振动频率刚好和型钢平台的固有频率错开，硬连接反而能减少泵组移位的隐患，连管道和泵组对接的法兰位置都留了3mm的轴向间隙，避免热胀冷缩时把法兰密封面扯裂。布线的走线槽全部贴在平台钢梁的内侧安装，没有外露在走道上方，既避免巡检时被线缆绊倒，也能减少露天环境下线缆被紫外线老化的速度，罐体表面的漆面做了哑光黄的质感调试，高光没有做的过于刺眼，还原了户外工业设备长期使用后的柔和质感，连平台地面的黄色警示区都特意做了轻微的磨损痕迹，更贴近真实现场的使用状态。
