变压器绕组维护用真空烘干设备结构

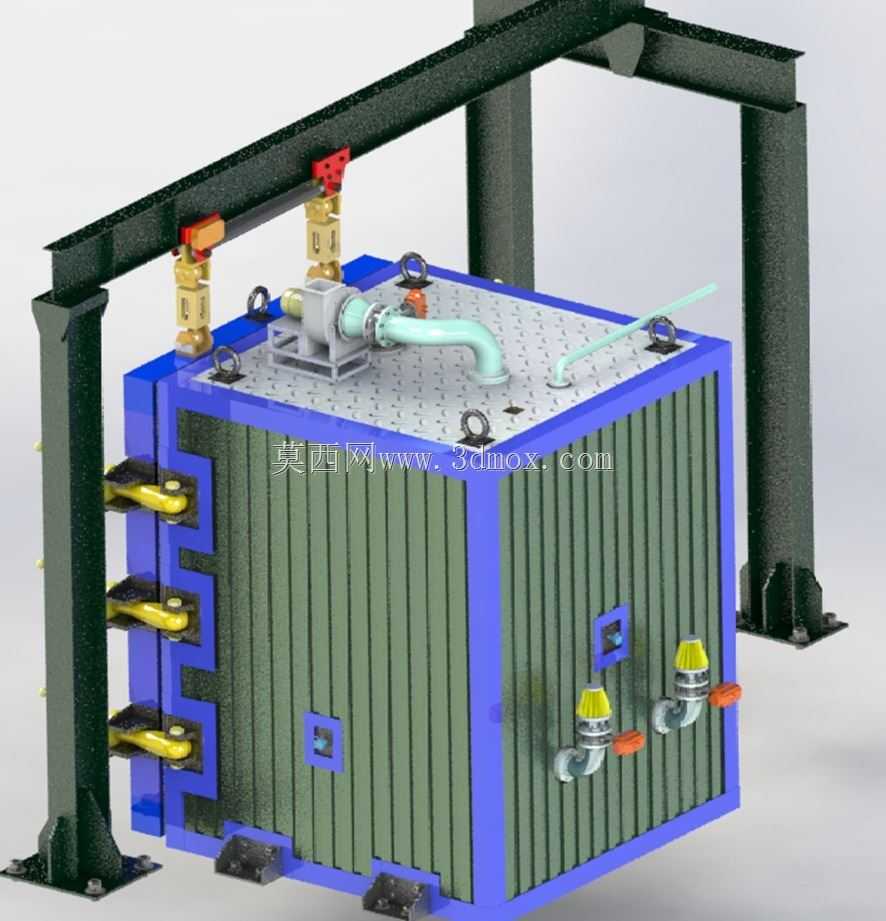

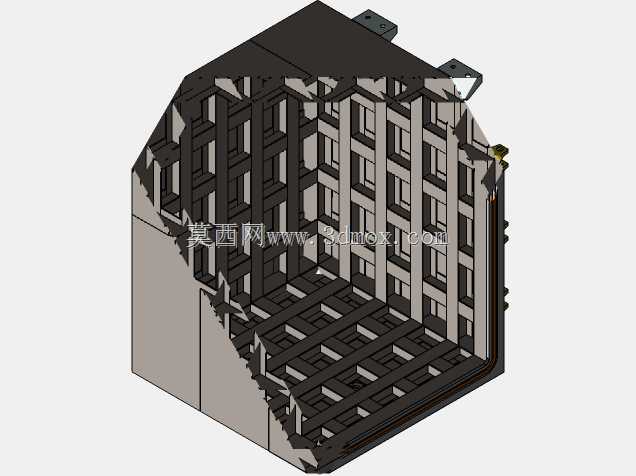

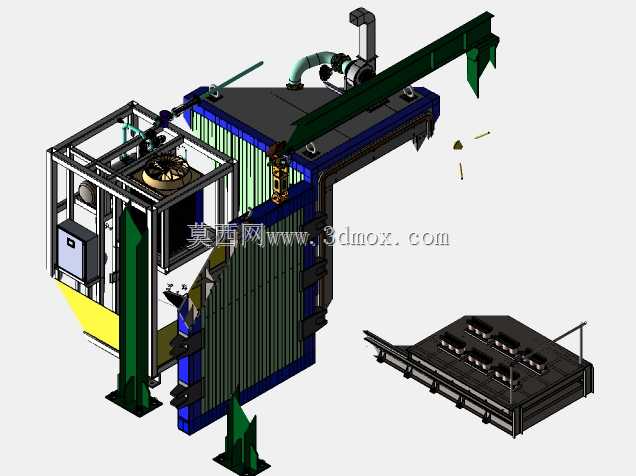

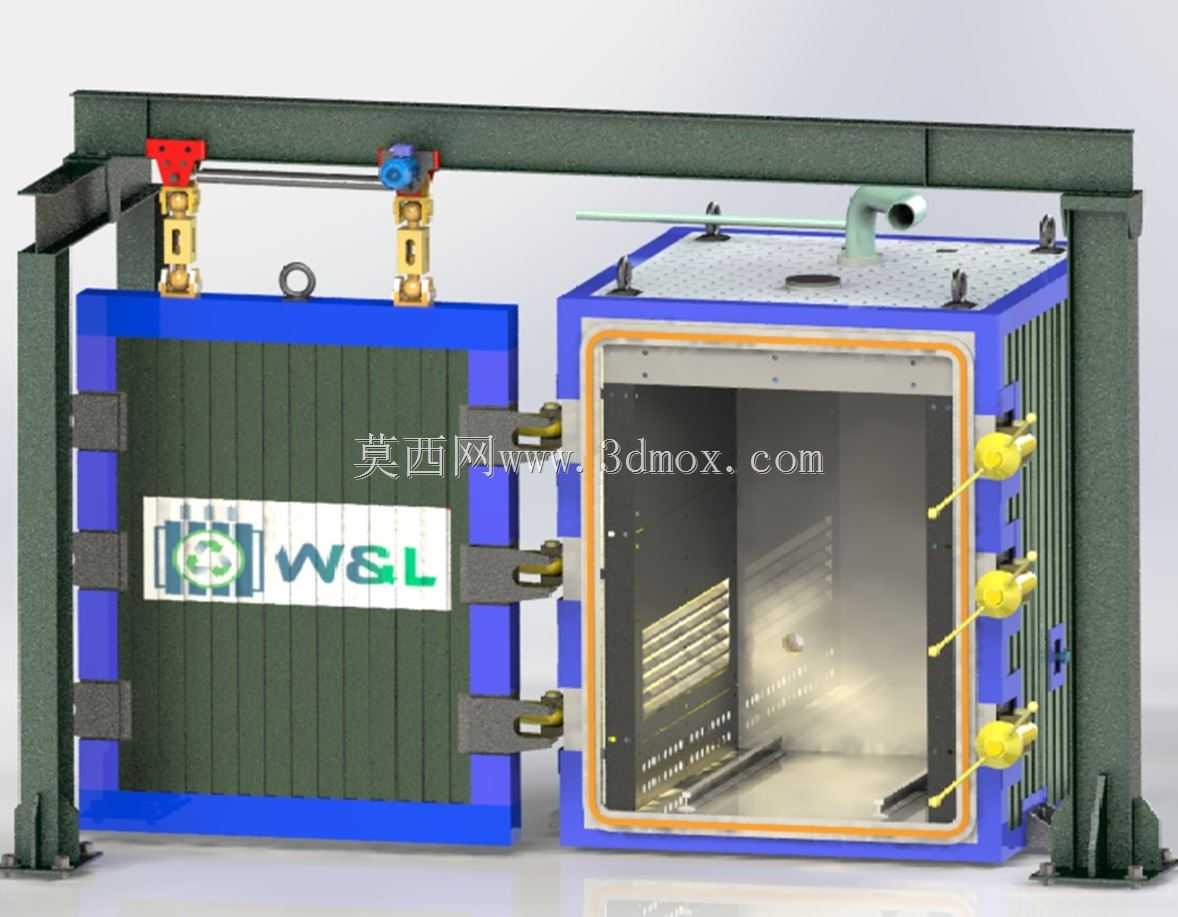

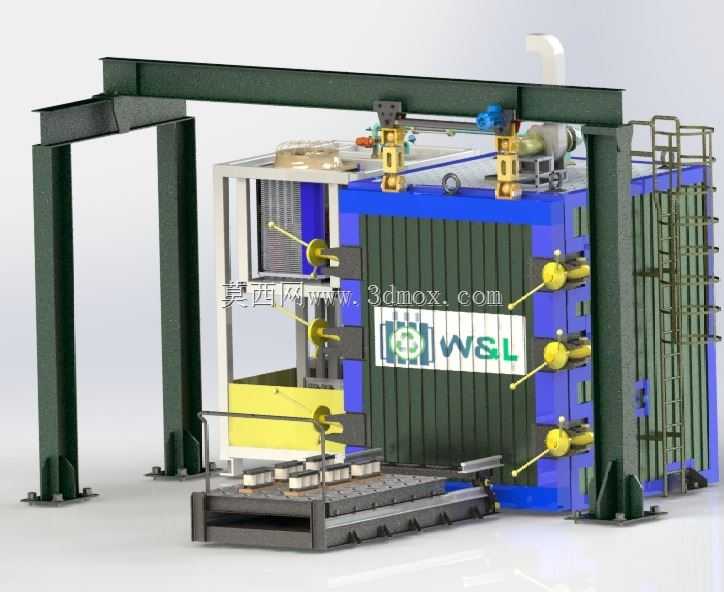

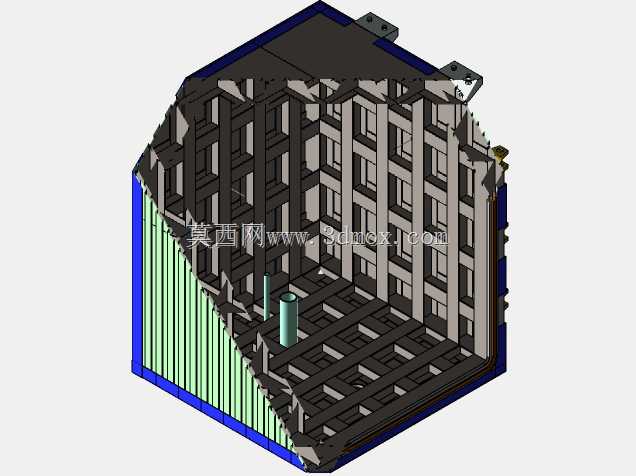

　　在输变电设备运维领域，变压器绕组的干燥处理是决定绕组绝缘性能、延长变压器服役寿命的核心工序，这款真空烘干设备正是针对变压器运维场景定制开发的专用处理装置，区别于通用工业烘箱，其结构设计完全围绕变压器绕组的吊装、进出料、真空环境下的均匀烘干需求展开。设备整体采用龙门框架加侧置密封腔体的布局，龙门立柱采用厚壁矩形型钢焊接成型，底部通过预埋地脚螺栓与混凝土地面固定，立柱跨距根据常规待维护变压器绕组的最大外径设计，预留足够的吊装操作空间，横梁上集成的两组升降锁紧机构，可配合料车完成绕组的精准对位与腔体密封压紧，避免人工锁紧带来的密封面受力不均问题。侧置的烘干腔体为承压密封结构，腔体壁采用内外双层钢板焊接，中间填充硅酸铝保温棉减少热量损耗，

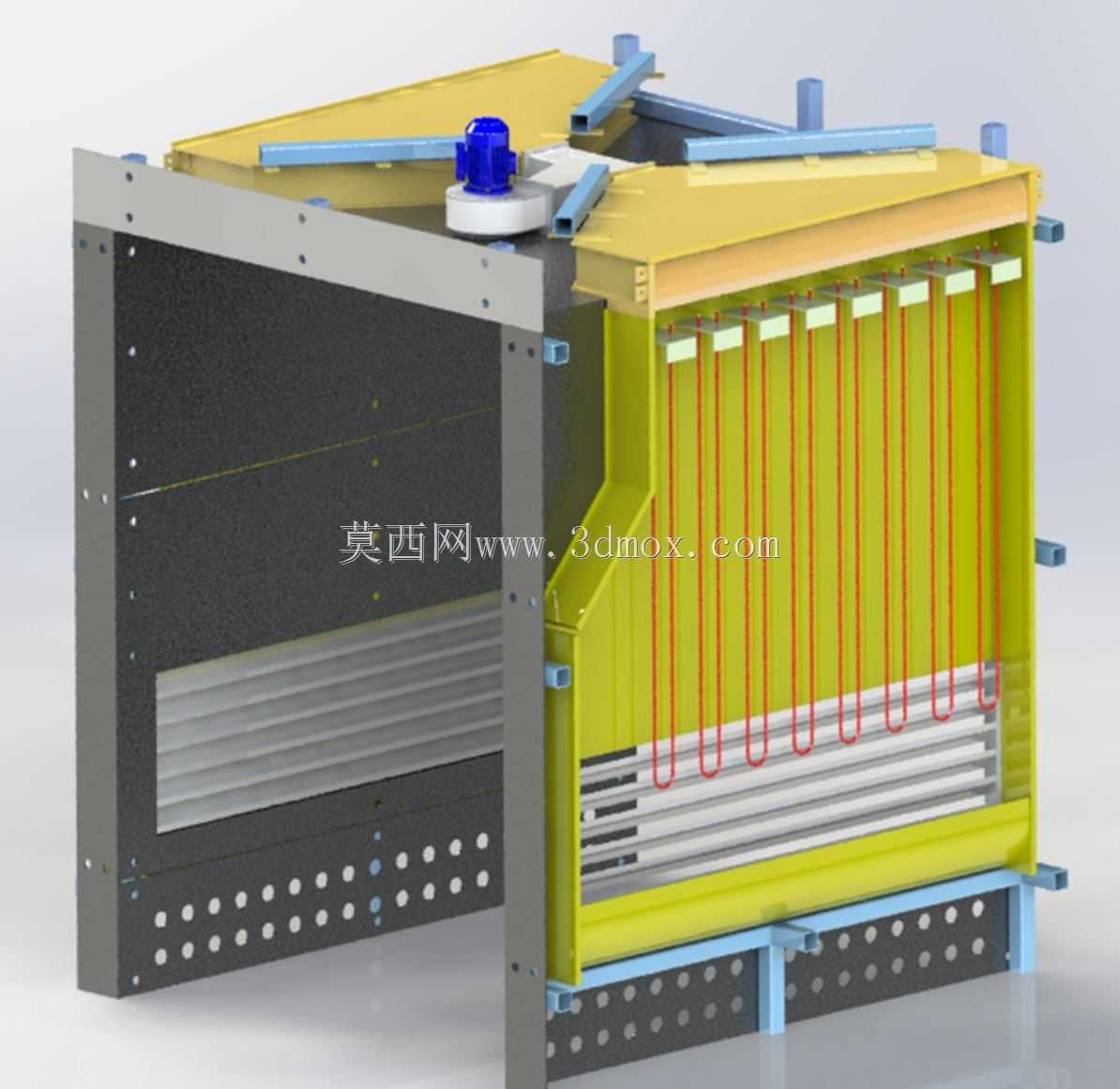

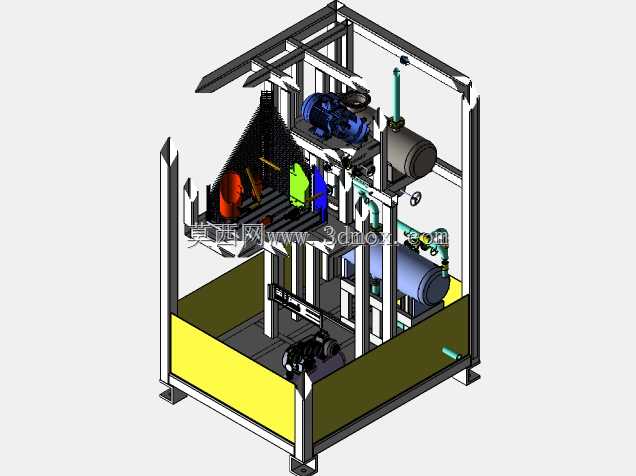

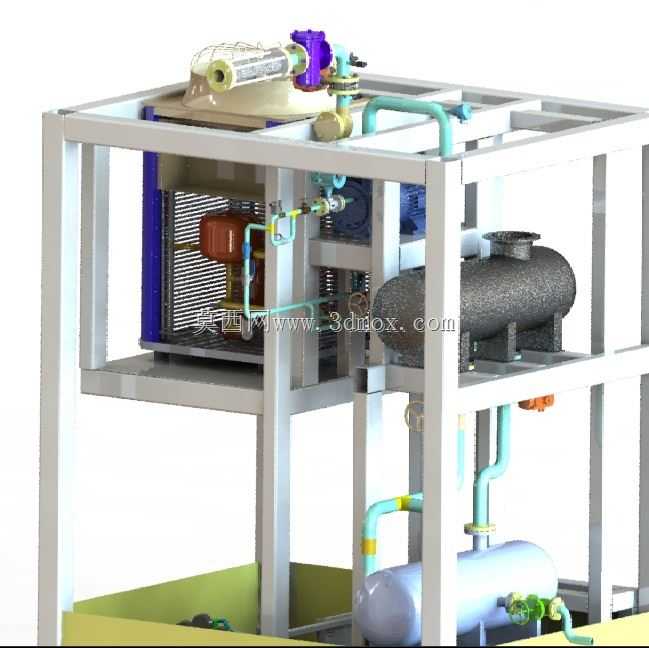

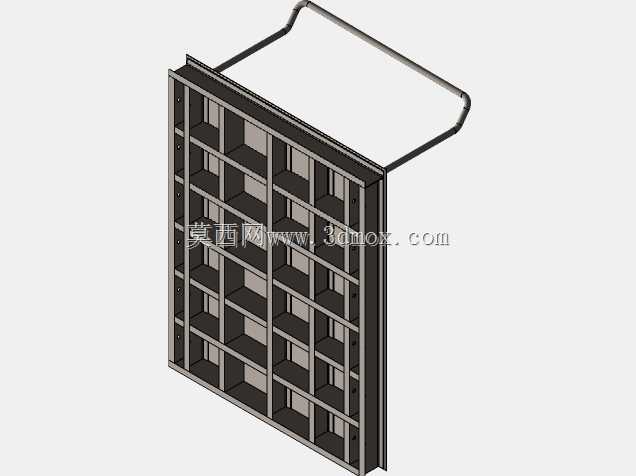

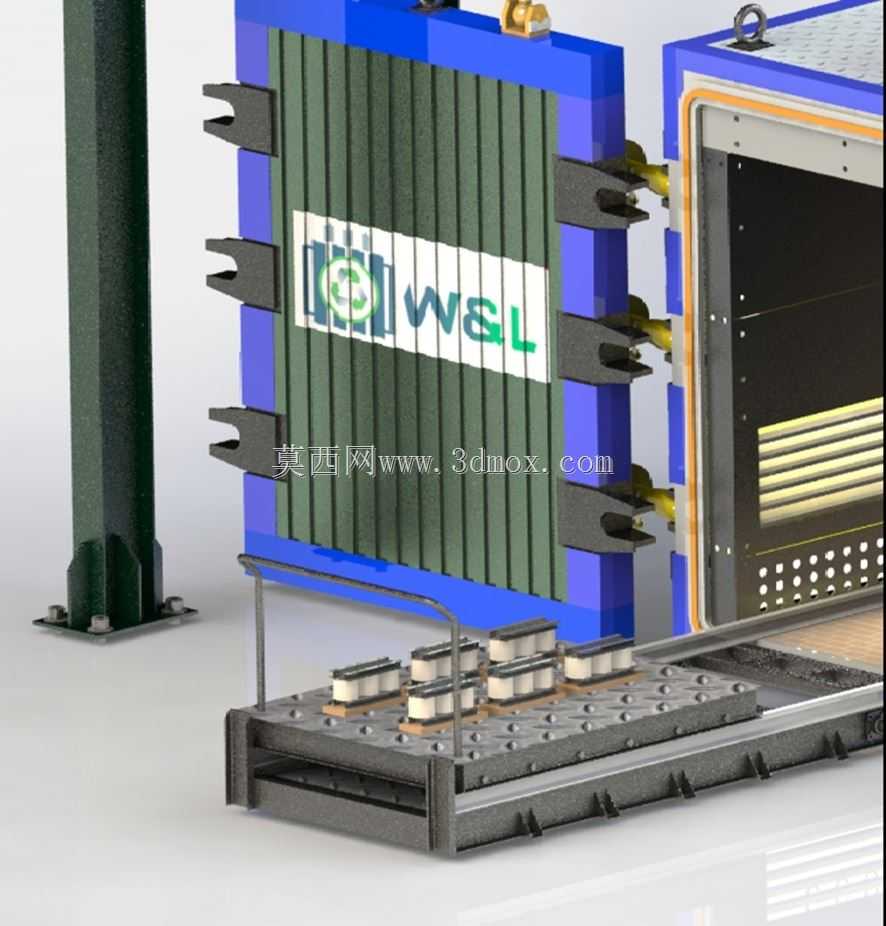

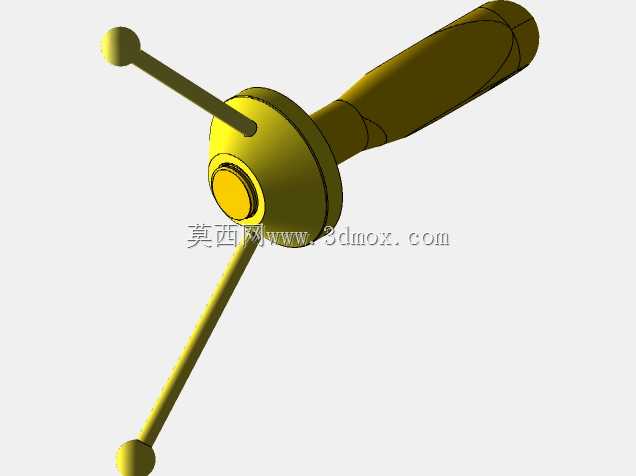

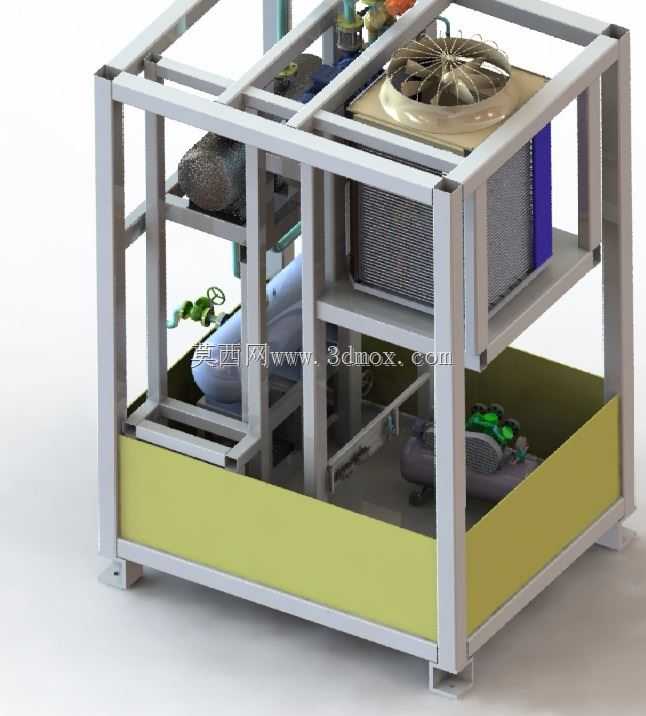

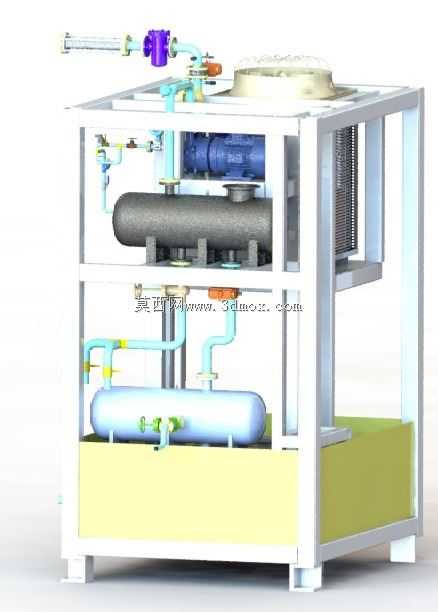

　　腔体内壁布置多组均匀分布的加热模块与温度传感点位，可实时采集腔体内不同区域的温度数据，配合循环风路实现腔体内温度场的均匀分布，避免绕组局部过热造成绝缘层老化。腔体正面设置多组快开式锁紧压杆，压杆端部采用球面压头设计，可自适应密封门的微小形变，保证真空状态下的密封可靠性，密封门采用铰链侧开结构，开门角度可达180度，方便料车进出。配套的轨道料车采用低重心结构设计，台面铺设耐高温绝缘垫板，可承载整组变压器绕组的重量，料车底部的行走轮与地面预埋轨道精准配合，可实现绕组从外部吊装位到腔体内部的平稳转运，避免转运过程中绕组绝缘件发生磕碰。设备顶部集成真空抽气接口、排气管道与温度、压力检测元件，真空抽气系统可快速将腔体内压力抽到设定真空值，

　　降低水的沸点，让绕组绝缘层内部的水分在较低温度下即可快速蒸发，避免高温烘干对绕组绝缘材料造成的性能损伤。腔体侧面设置的爬梯与顶部检修平台，方便运维人员定期对顶部的阀门、管路、检测元件进行维护校准，爬梯采用防滑踏步设计，周边设置安全防护栏杆，符合高空作业的安全规范。在设计过程中，首先梳理了变压器绕组维护的实际作业流程：从绕组吊离变压器本体、表面清理、装料转运、入舱密封、抽真空升温、恒温烘干、降温泄压、出料检测全流程的操作需求，每个结构节点都对应实际作业的操作痛点，比如传统烘箱采用顶部开门结构，吊装绕组时容易磕碰腔体顶部的加热元件，这款设备采用侧开门配合轨道料车的设计，绕组吊装时只需落到料车台面即可，无需精准对准腔体开口，

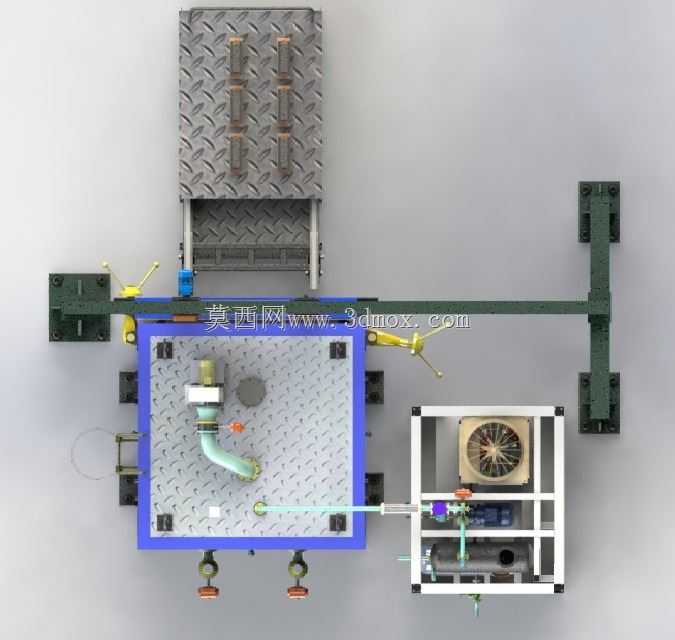

　　大幅降低了操作难度。安装边界方面，设备整体占地尺寸需考虑龙门框架的外轮廓、料车拉出后的操作空间、侧面爬梯与检修平台的预留位置，地面需做水平处理并预埋固定螺栓，承重能力需满足设备满负载运行加上料车及绕组的总重量要求，设备后侧需预留真空管路、电气线路的布线空间，顶部排气管道需连接到车间排风系统，避免烘干过程中排出的湿热气体在车间内弥散。腔体的密封结构采用耐温硅橡胶密封条，密封条嵌入腔体门框的燕尾槽内，更换时无需拆解整体结构，可快速完成密封条的更换维护，降低设备后期的运维成本。锁紧压杆的力臂经过优化设计，操作人员无需借助额外工具即可完成密封门的锁紧与开启，降低作业人员的劳动强度。腔体内的加热模块采用模块化安装设计，单个加热模块出现故障时可单独拆卸更换，无需整体拆解腔体保温层，缩短设备故障停机时间。料车的轨道采用重型钢轨铺设，轨道顶面与车间地面做齐平处理，料车未推入腔体时，轨道位置不会影响车间内其他转运设备的通行。设备的整体配色采用工业设备常用的深蓝与深绿搭配，所有外露的钢结构件表面都经过喷砂除锈后喷涂防锈底漆与面漆，可适应车间内多尘、潮湿的作业环境，避免钢结构件过早锈蚀。在真空系统的匹配上，腔体的容积根据常规待处理绕组的体积做了优化，避免腔体过大造成抽真空时间过长、能耗升高的问题，同时预留了一定的冗余空间，可兼容不同规格尺寸的变压器绕组处理需求，无需针对不同规格的绕组定制专用烘干设备，提升设备的通用性。
