垂直安装六喷嘴冲击式水轮机转轮结构

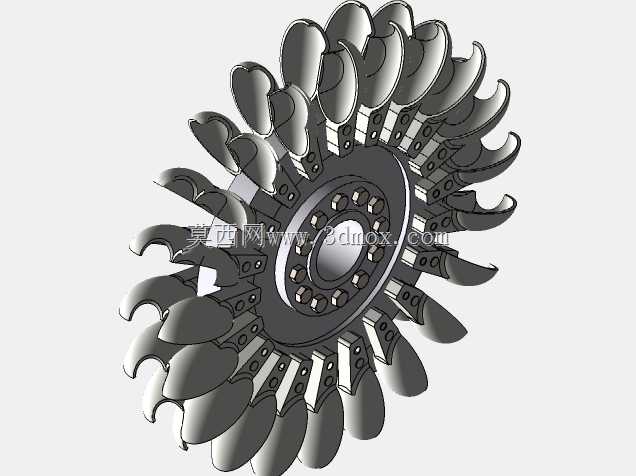

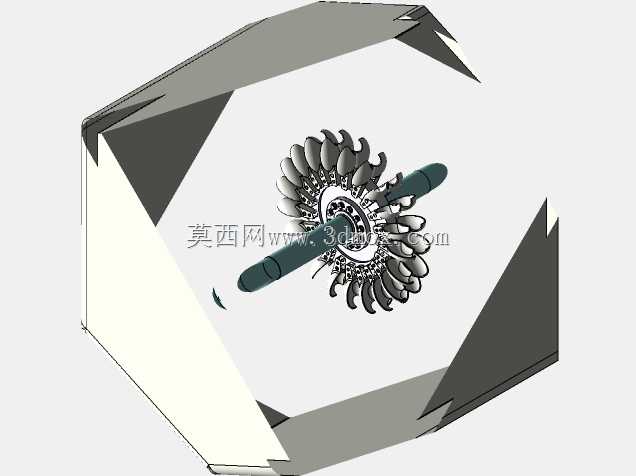

　　高水头水电站的能量转换核心环节里，冲击式水轮机的转轮设计直接决定整个机组的水能利用效率，尤其是70MW级别的中型立式机组，对转轮的水斗受力均匀性、射流承接精度、长期运行的抗疲劳性能都有极高要求。这套结构针对垂直安装场景做了适配优化，整体采用主轴贯穿式装配逻辑，转轮主体沿主轴周向均匀布置20个成型水斗，每个水斗的曲面都经过水力型线优化，能够精准承接6个喷嘴射出的高压水柱，将水流的动能完全转化为转轮旋转的机械能，避免射流散射带来的能量损耗。

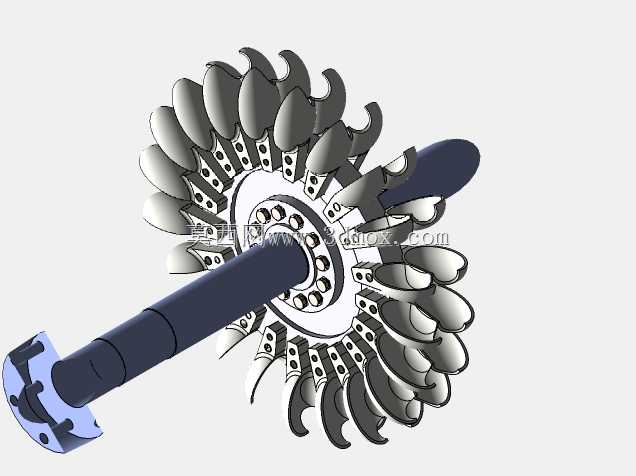

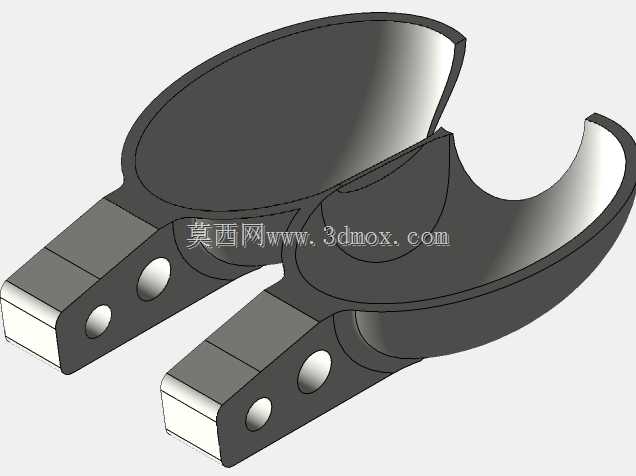

　　从实际安装边界来看，主轴两端分别设置定位轴肩与连接法兰，下端法兰用于和机组的轴承座、转动输出轴对接，上端轴段预留密封件安装位置，适配立式机组的竖井式安装空间，转轮与主轴之间采用孔轴过盈配合加周向定位销的组合固定方式，能够承受高转速下的交变扭矩冲击，避免长期运行出现转轮松动移位的问题。每个水斗与轮盘的连接位置都做了圆弧过渡处理，消除应力集中点，水斗的进水边缘做了加厚耐磨处理，能够抵御高压水流裹挟的细微泥沙冲蚀，延长转轮的检修周期。

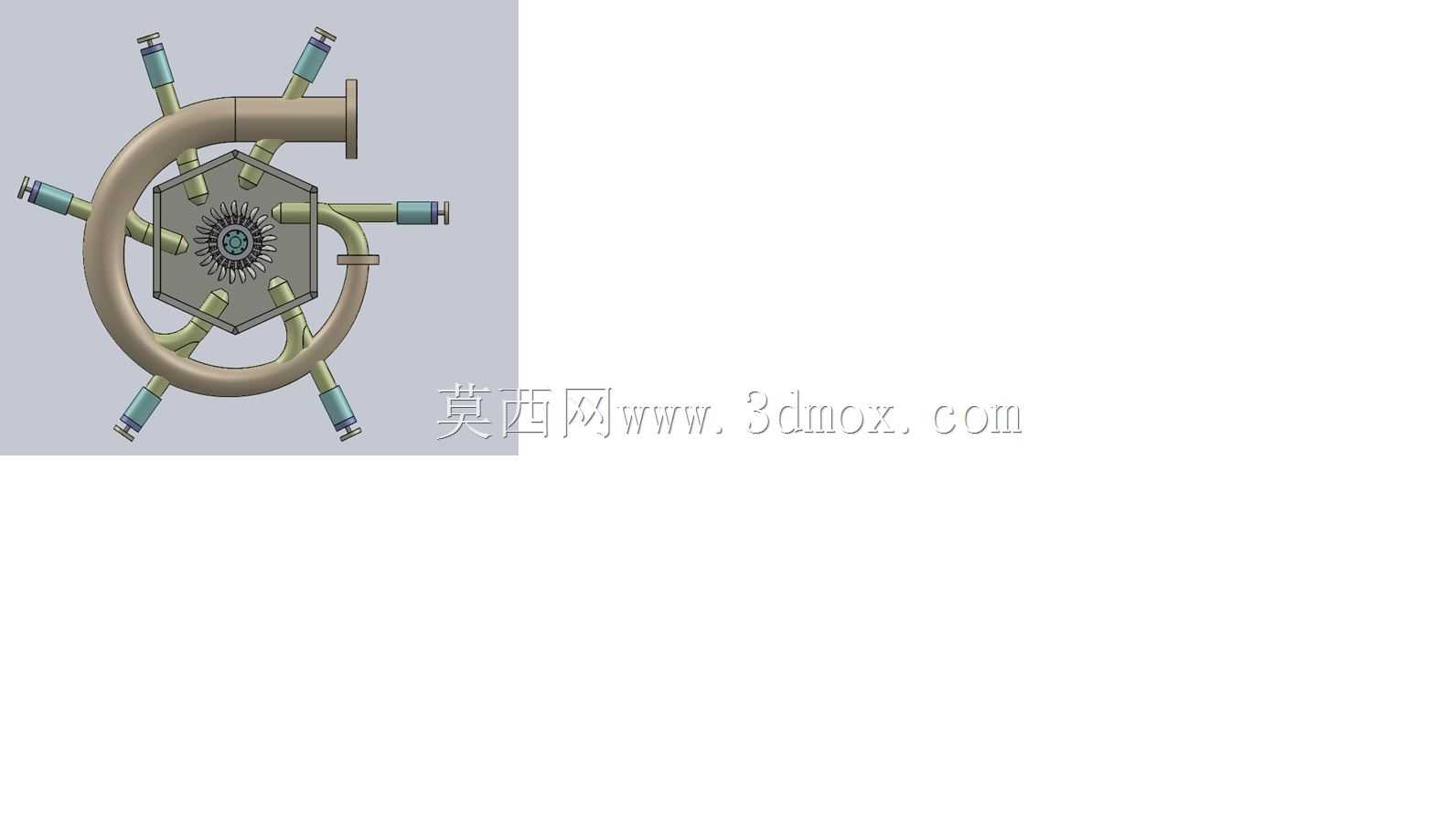

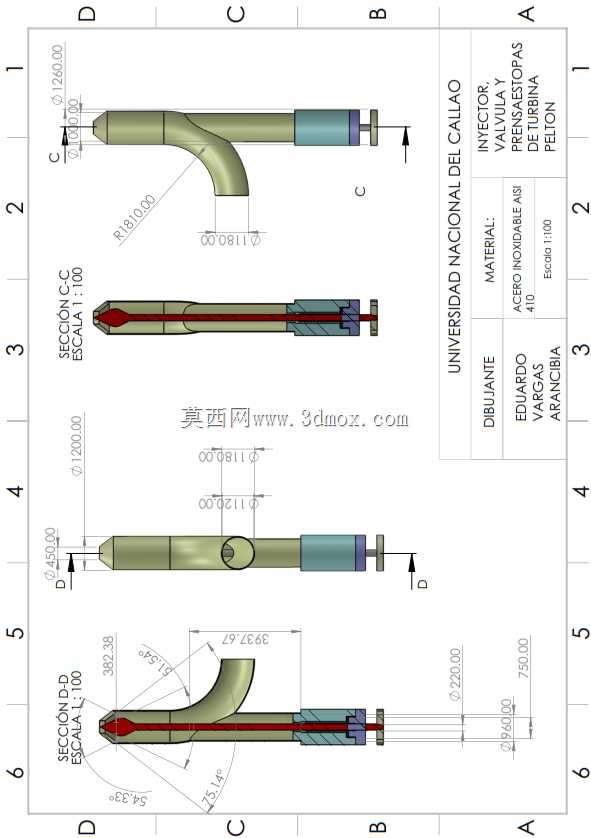

　　设计过程中优先考虑了垂直安装场景下的受力平衡问题，6个喷嘴沿转轮周向对称布置，运行时多股射流同时冲击对应位置的水斗，让转轮周向受力更均匀，减少主轴的径向偏载，降低轴承的磨损速率。水斗的分水刃角度经过反复校核，能够将冲击到水斗表面的水流顺畅分流到两侧排出，避免尾水干扰后续进入的射流，减少水力损失。轮盘上均匀开设的减重孔在保证整体结构强度的前提下，降低了转轮的整体重量，减少主轴的静载负担，同时也方便检修过程中的吊装转运操作。

　　在实际电站运行场景中，这类立式冲击式机组通常应用在水头较高、流量相对较小的山区水电站，转轮作为直接接触高压水流的核心部件，其加工精度直接影响机组的运行稳定性。这套结构的所有配合面都预留了合理的加工公差范围，水斗的型面精度满足数控铣削加工的工艺要求，不需要后续过多的手工修磨就能达到水力设计的型线要求，降低生产制造的难度。主轴的轴段长度根据立式机组的安装空间做了匹配设计，两端的连接结构能够直接适配标准规格的水轮发电机组轴承与联轴器，不需要额外做过渡转接件，减少现场安装的调整工作量。

　　从结构可靠性角度出发，水斗与轮盘的连接根部做了加强筋结构处理，能够承受射流冲击带来的交变弯曲应力，避免长期运行出现水斗断裂的故障。转轮整体做了动平衡适配设计，所有水斗的重量差控制在极小范围内，运行时的振动幅度满足水轮发电机组的振动标准要求，不会因为动平衡问题导致机组异常振动。排水侧的型线设计充分考虑了垂直安装的排水路径，冲击做功后的尾水能够顺着水斗曲面直接排入下方的尾水渠，不会在转轮室内部形成积水干扰转轮转动，进一步提升能量转换效率。
