2900转速离心叶轮及配套蜗壳结构设计

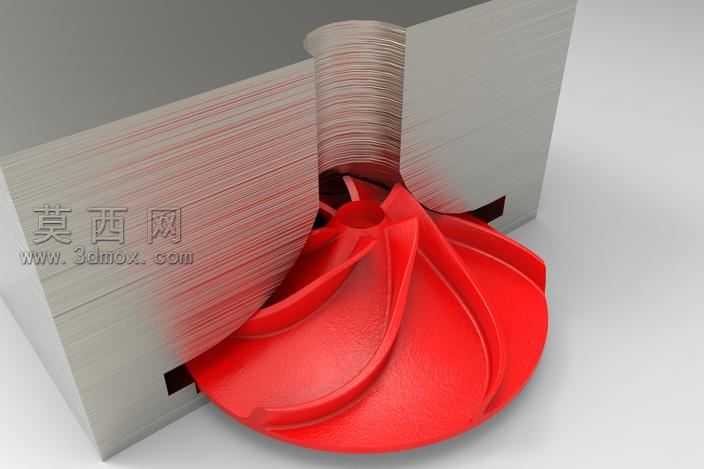

本作品围绕额定转速2900RPM的离心叶轮及配套蜗壳开展三维结构设计，建模阶段依托参数化设计逻辑完成整体结构搭建，首先针对离心叶轮的核心水力性能需求，确定叶片的进口安装角、出口安放角、叶片包角等关键参数，采用扭曲叶片构型适配高转速下的流体流动规律，避免流道内出现大面积流动分离，建模过程中对叶片前缘、后缘做圆弧过渡处理，降低流体冲击损失，叶轮轮盘与轮盖的曲面衔接采用曲率连续的顺滑过渡，保障流道的通流顺畅性。配套蜗壳的设计采用螺旋形压水室结构，根据叶轮出口的流体速度环量确定各断面的过流面积，蜗壳隔舌位置做圆角修型，降低隔舌处的流体冲击与脉动噪声，蜗壳与叶轮的径向间隙经过反复校核，兼顾泄漏损失控制与装配便利性。渲染阶段采用写实材质表现方案，叶轮部分赋予亮红色工程塑料材质，模拟尼龙激光烧结3D打印的成品质感，调整材质的粗糙度、反射率参数还原哑光工程塑料的表面特性，蜗壳部分赋予银灰色金属材质，模拟机加工金属壳体的细腻金属光泽与细微表面纹理，场景搭建采用柔和的三点布光方案，主光从斜上方投射突出叶轮叶片的曲面弧度与蜗壳的结构轮廓，辅光补充暗部细节避免结构阴影死黑，背景采用浅灰色哑光地面弱化环境干扰，突出核心结构的展示效果。设计过程中重点优化了高转速工况下的流动匹配性，通过调整叶片型线降低叶轮出口的尾迹损失，让流体在进入蜗壳时速度分布更均匀，实现速度能向压力能的高效转换，将工况下的速度下降幅度控制在最低水平，提升压力输出的增益效果，整体结构完全适配尼龙激光烧结3D打印工艺，所有壁厚、过渡圆角均满足3D打印的成型工艺要求，无悬空角度过大、壁厚过薄等打印缺陷，可直接用于3D打印制作实物样件，配套的设计计算报告完整覆盖了水力参数计算、结构强度校核、工艺适配性分析等内容，可作为流体机械相关教学的演示案例，帮助学习者理解离心泵核心部件的设计逻辑与建模方法。
