CE2型集成式自动润滑站结构设计

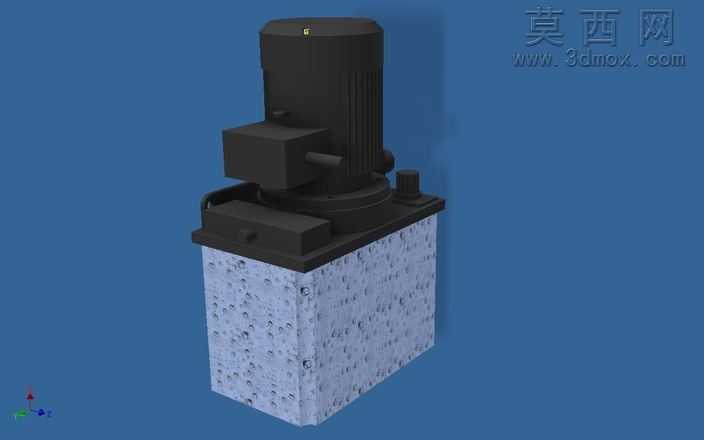

本模型为CE2规格集成式润滑站的三维参数化建模成果，整体采用立式集成布局设计，将动力驱动单元、泵体组件、储油箱体整合为紧凑的一体式结构，大幅缩减设备安装占用空间，适配各类工业设备的集中润滑安装场景。建模过程中严格遵循润滑设备的实际尺寸比例，首先完成下部储油箱体的结构搭建：箱体采用长方体钣金焊接结构设计，表面做哑光磨砂金属材质处理，还原真实储油箱的金属质感，箱体侧壁预留油位检测、油路接口的安装位，边角做圆弧过渡处理避免应力集中，箱体顶部设计平整的安装基准面，用于固定上部的泵组与驱动单元。上部动力单元采用立式电机直连泵体的结构设计，电机外壳做黑色哑光工程塑料与铸铁混合材质渲染，表面还原散热筋的凹凸纹理细节，电机接线盒、接线端口均按照实物结构做精细化建模，还原电气接口的安装结构；泵体与电机的连接部位做密封结构建模，配套设计了手动补油口、压力调节组件的细节结构，所有装配部位均按照实际装配公差做配合约束，可直观展示各部件的装配关系。渲染阶段采用工业产品展示常用的三点布光方案，主光源从侧上方投射，突出设备的轮廓结构与材质质感，辅助光源补全暗部细节避免阴影过黑丢失结构信息，背景采用沉稳的深蓝色调，突出润滑站主体的结构特征。设计思路上围绕小型集成润滑站的功能需求展开，2.5升容量的储油箱可满足中小型设备的润滑周期需求，0.5升每分钟的供油流量、0.09千瓦的驱动功率参数经过匹配校核，既保证润滑供油的稳定性，又兼顾设备运行的能耗表现，模型完整还原了润滑站从储油、动力输出到供油接口的全流程结构，可用于润滑系统的方案展示、安装布局模拟、结构教学演示等场景，各部件均做参数化可编辑设计，可根据不同的流量、容量需求快速调整尺寸参数，衍生适配不同工况的润滑站型号。
