机床用三工位颚式卡爪夹持结构

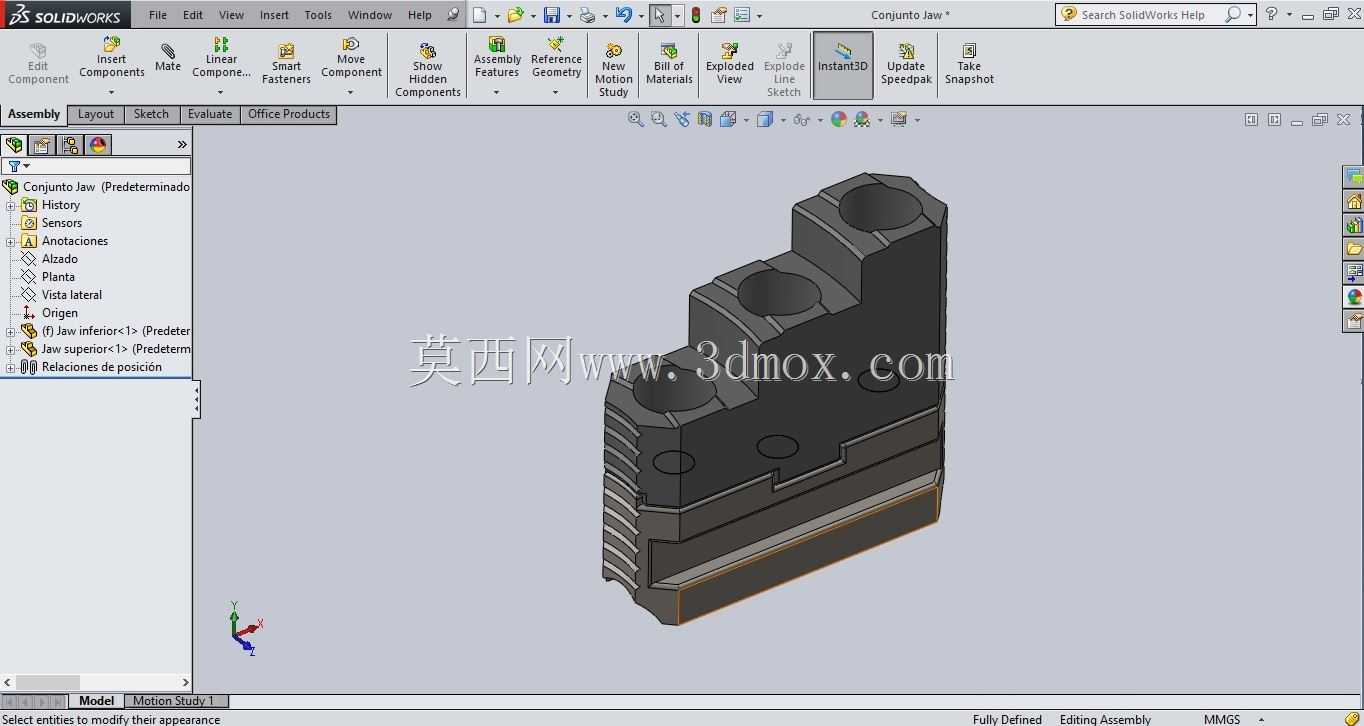

　　这类三工位颚式夹持结构，常配套在小型数控车床、走心式车床的主轴端部，也可作为专用工装的夹紧单元，用在小尺寸轴类、套类零件的二次加工工位上，替代传统三爪卡盘做快换式装夹，尤其适合直径15mm以内的小型五金件、电子接插件外壳、精密小轴的车削、铣边、钻横孔工序。和常规整体式三爪卡盘不同，该结构为分体式单块卡爪基体，三个沿圆周均布的安装孔用来穿接卡盘的驱动拉杆，当主轴后端的回转油缸做轴向推拉动作时，三个卡爪会同步沿径向收拢或张开，实现对工件的定心夹紧。

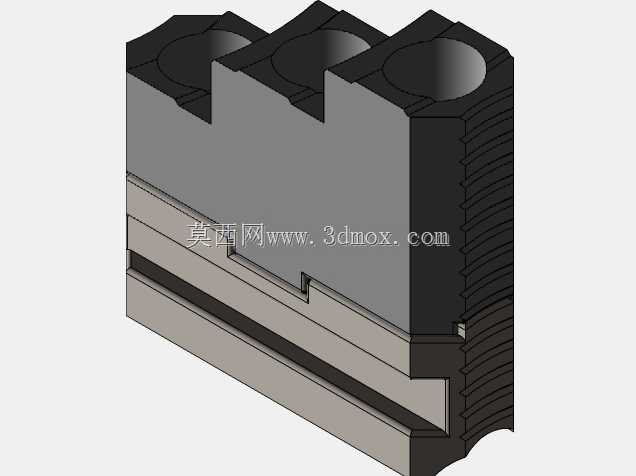

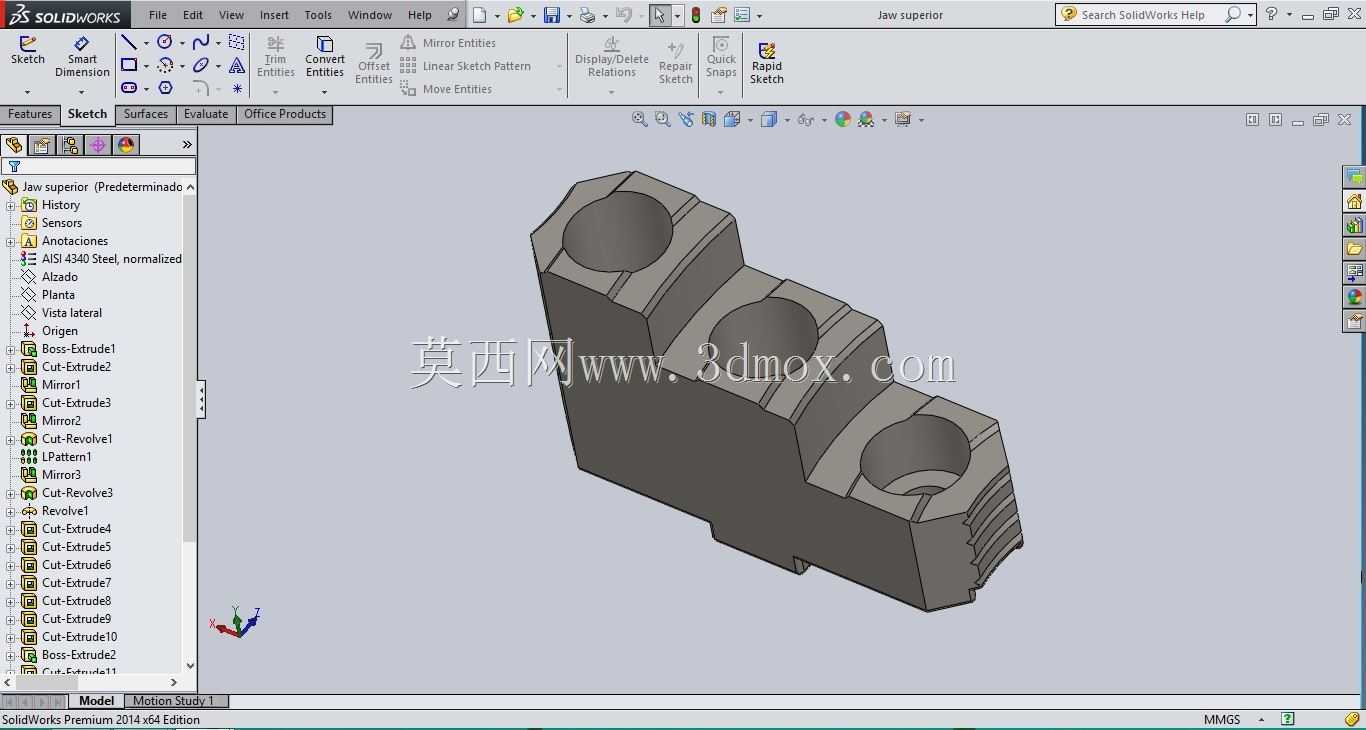

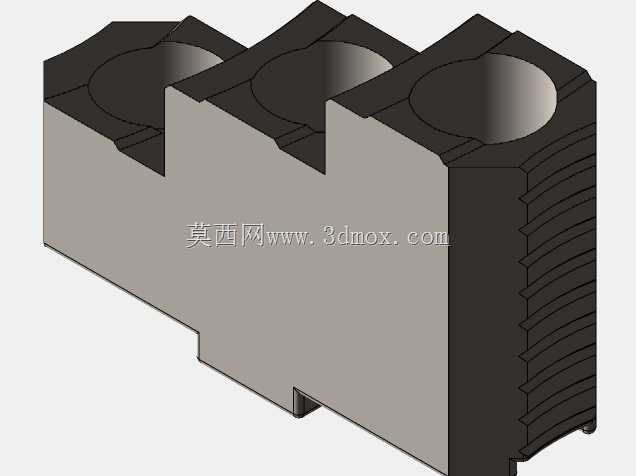

　　从结构设计逻辑来看，基体采用整体式合金钢铣削成型，没有拼接焊缝，避免了长期受夹紧力后出现的拼接面错位问题。三个夹持工位沿卡爪的径向排布，每个工位的内孔都做了阶梯式避让，靠近工件装夹端的内孔直径略大于待夹持工件的最大外径，根部做了R2的圆角过渡，避免应力集中导致的卡爪断裂；夹持面做了细密的轴向齿纹，齿距0.8mm，齿深0.3mm，既可以保证夹持时的摩擦力，不会出现工件打滑飞转的情况，又不会在软质工件（比如铜件、铝件）表面留下过深的夹痕。卡爪的外侧做了15°的斜向导向面，安装时可以快速对准卡盘本体的滑槽，不需要反复调整位置就能完成装配。

　　安装边界方面，该卡爪单体的总长度为42mm，宽度方向最大尺寸为18mm，厚度方向为22mm，三个安装孔的中心距为12mm，孔直径为6mm，适配M6的内六角紧固螺钉，安装时卡爪和卡盘滑槽的配合间隙控制在0.02-0.04mm之间，间隙过大会导致夹持定心精度下降，间隙过小则会出现卡爪动作卡滞，甚至在高速回转时因为热胀出现抱死的情况。卡爪的夹持行程为单方向3mm，也就是三个卡爪同步收拢时，最小夹持直径为3mm，最大可夹持直径为9mm，适配的主轴最高回转转速为6000rpm，高速回转时需要对三个卡爪做动平衡校正，剩余不平衡量控制在2g·cm以内，避免出现主轴振动影响加工表面粗糙度。

　　实际使用场景中，这类卡爪常搭配未淬火的软爪使用，也就是在夹持工位的内孔上焊接铜质或者软钢的衬套，每次更换加工批次时，先在夹持状态下车削衬套的内孔，让内孔直径和待加工工件的外径完全匹配，这样可以保证夹持的同轴度控制在0.01mm以内，满足精密零件的加工要求。针对不同材质的工件，夹持力的调整也有区别：加工不锈钢、合金钢等硬质工件时，回转油缸的工作压力调整到1.2-1.5MPa，保证足够的夹紧力；加工铜、铝、塑料等软质工件时，工作压力调整到0.6-0.8MPa，避免夹伤工件表面，或者导致薄壁工件出现装夹变形。

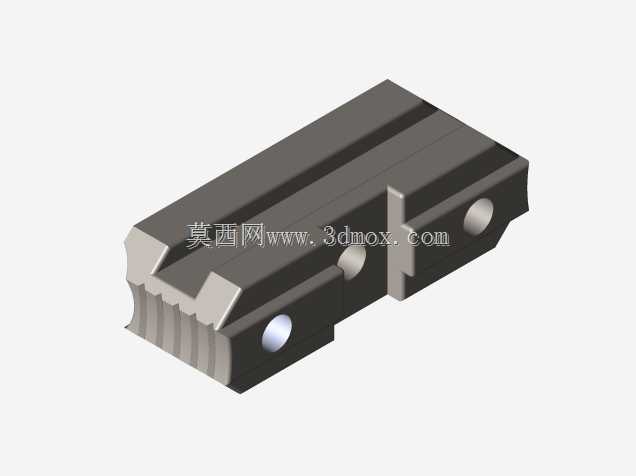

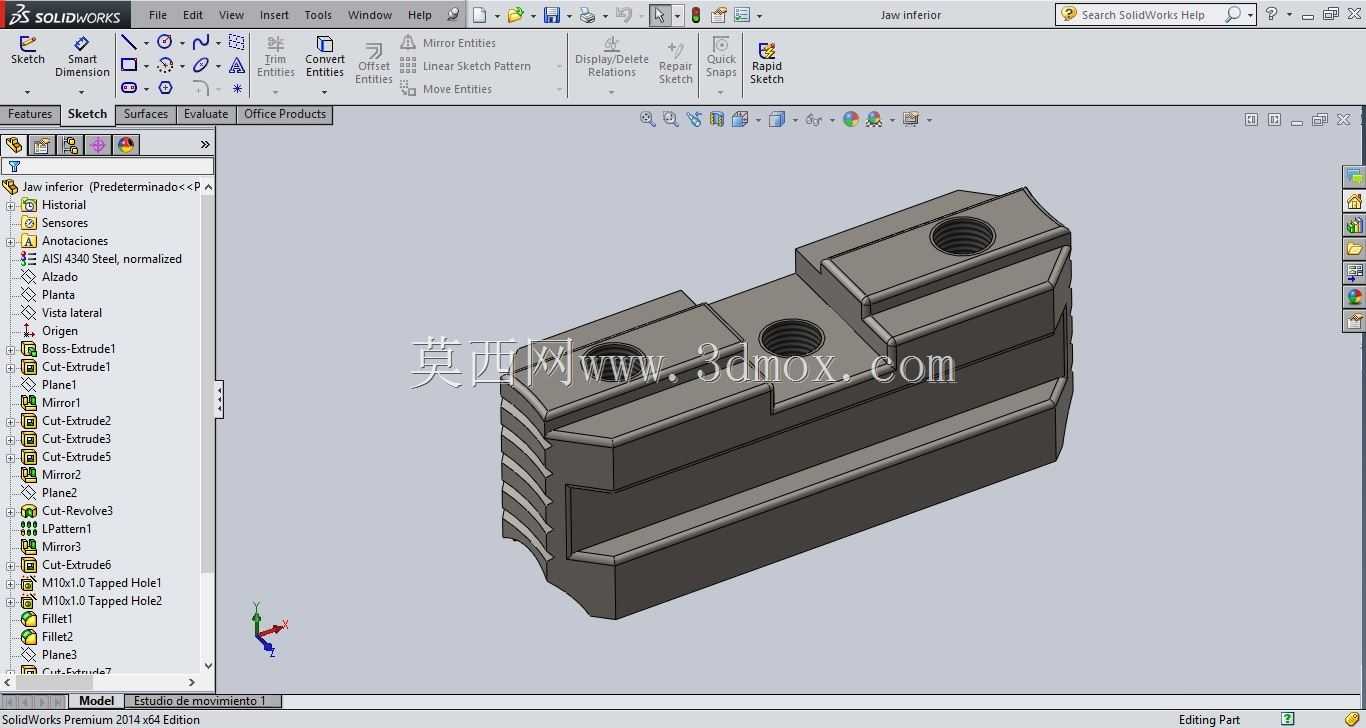

　　设计时还需要考虑排屑问题，卡爪的每个夹持工位侧面都做了1mm宽的排屑槽，加工时产生的切屑可以顺着排屑槽甩出，不会堆积在夹持面和工件之间，避免切屑垫在接触面导致的工件装夹倾斜。卡爪的尾部做了3mm深的卡槽，和卡盘内部的驱动块配合，驱动块的推力直接作用在卡槽的端面上，不会让紧固螺钉承受径向的剪切力，延长螺钉的使用寿命，避免长期使用后螺钉断裂导致卡爪飞出的安全隐患。另外，卡爪的所有棱边都做了0.5mm的倒角处理，安装和更换时不会划伤操作人员的手部，也不会因为锐边磕碰导致卡爪基准面出现损伤，影响安装精度。

　　在专用工装的应用场景中，这类卡爪还可以成对使用，安装在双主轴车床的对向主轴上，实现工件的正反面一次装夹加工，不需要人工二次装夹，减少装夹辅助时间，同时避免二次装夹带来的定位误差。针对小批量多品种的加工场景，这种分体式卡爪的更换时间比整体式卡盘缩短70%以上，只需要松开三个紧固螺钉就可以更换不同规格的卡爪，不需要拆卸整个卡盘本体，适配柔性化生产的需求。长期使用后如果夹持面的齿纹出现磨损，只需要更换单个卡爪即可，不需要更换整套卡盘，降低了工装的维护成本。
