手动杠杆式金属剪切作业台结构设计

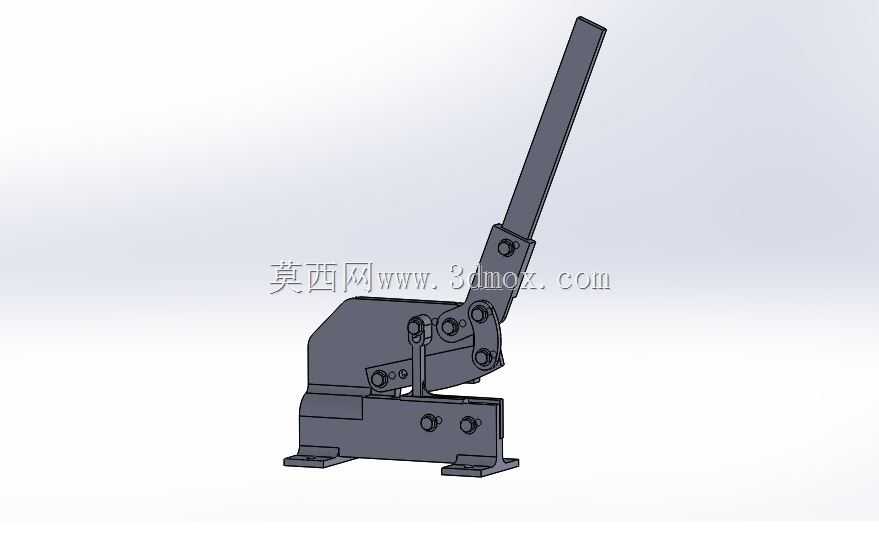

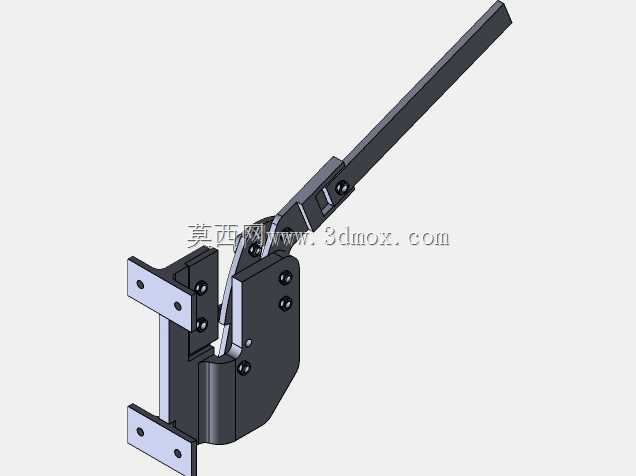

　　这类手动杠杆剪切台常被安置在小型五金加工工位、维修班组操作台、钣金预制边角区域，用来处理小规格扁钢、薄钢板、铜铝排料以及小型型材的定长剪断作业，不需要外接动力源，完全依靠杠杆增力结构完成剪切动作，适合零散小批量的裁切需求，相比大型剪切设备占地更小，部署灵活，对作业场地的供电、空间要求极低，在没有集中供气供电的野外维修站点、小型加工作坊里实用性很强。从结构设计逻辑来看，整体采用下置安装底座的布局，底座上预留的螺栓安装孔可以直接将设备固定在钢制工作台或者水泥台面上，避免剪切作业时设备出现位移晃动，保证裁切精度的同时也能消除操作安全隐患。核心的杠杆增力结构采用多组铰接连杆配合长操作手柄的设计，长手柄的力臂长度经过匹配计算，

　　操作人员施加在手柄末端的常规下压力，经过连杆机构的力放大后，可以在动刀刀口位置产生足够大的剪切力，能够轻松剪断厚度在额定范围内的金属材料，不需要操作人员施加过大的作用力，长时间作业也不容易产生肢体疲劳。剪切刀组采用上下对切的结构形式，定刀固定在底座的机架上，动刀跟随连杆机构做弧线进给运动，刀口间隙经过结构限位控制，能够保证剪切面的平整性，减少剪切后材料断面的毛刺、变形量，多数情况下剪切完成的工件不需要额外做断面修磨处理，可以直接进入下一道加工工序。设备的铰接转动位置都设计了对应的销轴限位结构，部分受力较大的铰接点加装了耐磨衬套，能够降低长期往复转动带来的结构磨损，延长设备的整体使用寿命，日常维护只需要定期在铰接点加注润滑脂，

　　检查刀口的磨损情况及时修磨或者更换刀片即可，维护成本极低。从安装边界尺寸来看，设备整体的横向占地宽度控制在小型工作台的可容纳范围内，操作手柄抬起后的最大高度符合成年操作人员站立作业的人机工程学要求，不需要操作人员过度抬臂或者弯腰施力，操作姿态自然舒适。底座的安装孔位间距适配常规工作台的T型槽间距，不需要额外制作过渡安装板就可以完成固定，设备整体的重心落在底座中心区域，即使在没有做螺栓固定的临时作业场景下，只要放置在平整的硬质台面上，常规剪切作业时也不会出现倾翻的问题。在实际使用场景中，这类剪切台除了裁切常规金属型材，也可以用来剪切小规格的圆钢、铁丝、电缆支架边角料，部分维修班组还会用它来裁切废旧螺栓、薄角铁等维修现场常见的废料，

　　适用场景非常宽泛。结构设计上没有冗余的复杂构件，所有受力部件都做了对应的强度校核，机架部分采用整体式钢板焊接或者铸造成型，刚性充足，在最大剪切负载下也不会出现机架变形的问题，能够保证刀口的配合精度长期稳定。操作端的手柄末端做了防滑处理，操作人员握持时不容易打滑，手柄的运动轨迹范围内没有额外的突出结构干涉，下按行程的终点位置设置了软质限位，避免动刀和定刀发生刚性碰撞损伤刀口。设备的整体外形没有尖锐的外露棱角，所有结构边角都做了倒钝处理，减少作业过程中磕碰划伤的风险，符合小型手动加工设备的安全设计要求。
