手动杠杆式平面切断工装结构设计

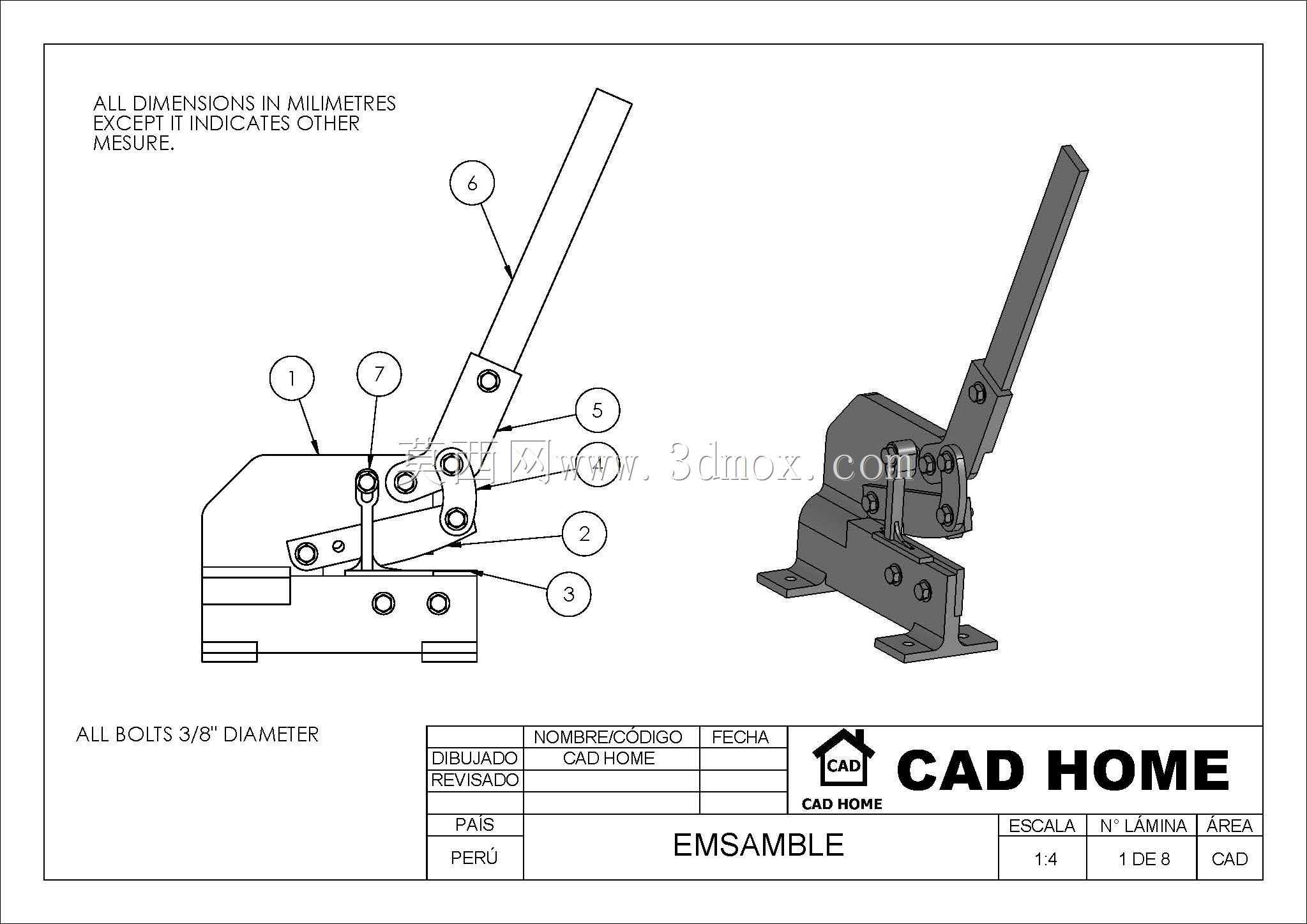

　　这款手动杠杆式平面切断工装，是面向小型五金加工、维修场景开发的手动剪切设备，核心功能是完成薄金属板材、扁钢条、小型型材的定长平面切断作业，无需外接动力源，完全依靠杠杆增力原理实现剪切力输出，适合无供电的野外维修、小批量零散加工、教学实训场景使用，相比大型剪切设备，其占地空间极小，部署灵活，单人即可完成操作与移位。从结构设计逻辑来看，整体采用底座固定式安装思路，底部带两个安装耳座，可通过螺栓直接固定在工作台面或者型钢支架上，安装孔位按照常规工装安装间距设计，适配多数钳工台的预留孔位，安装后整体重心落在底座中心区域，操作时不会出现翘边、晃动问题。核心的杠杆增力结构采用三级铰接设计，操作手柄为长杆式结构，力臂长度经过匹配计算，

　　操作人员施加常规手部握力即可通过铰接点的力传递，在动刀座位置输出足够的剪切力，可剪切厚度3mm以内的普通低碳钢板材，或者直径6mm以内的低碳钢圆棒，剪切断面平整，无明显毛刺，可减少后续打磨工序。剪切副采用定刀+动刀的配合结构，定刀固定在底座的刀座位置，通过内六角螺栓锁紧，刀片磨损后可快速拆卸更换，动刀与杠杆机构铰接，运动轨迹为绕铰接点的圆弧摆动，刀片间隙通过刀座处的调节螺钉进行微调，可根据不同剪切材料的厚度调整间隙，避免出现卡料、剪不断或者板材变形的问题。所有铰接位置均采用销轴连接，销轴直径统一为3/8英寸，配合铜套减少转动磨损，长期使用后仅需更换铜套即可恢复转动精度，维护成本极低。从尺寸边界来看，整体设备处于收拢状态时，

　　横向安装尺寸不超过200mm，纵向底座深度不超过150mm，手柄抬起时的最大高度不超过400mm，操作时的手柄活动半径控制在300mm以内，不会占用过多操作空间，适合在狭小的钳工工位、流动维修摊位部署。设备的所有外露紧固件均采用标准内六角螺栓，规格统一，日常维护仅需常规内六角扳手即可完成拆装，无需特殊工具。在实际使用场景中，这类手动切断工装常被用于五金维修门店的小型材料裁切、配电箱安装现场的铜排铝排切断、钣金加工的小样裁切、职业院校金工实训的手动剪切教学，相比电动剪切设备，其不存在触电风险，也无需维护电机、电路部分，故障率极低，对于加工批量小、加工材料规格零散的场景，其使用效率远高于需要接线、调试的大型设备。

　　设计过程中充分考虑了操作安全性，手柄末端做了圆弧过渡，没有尖锐棱角，剪切位置的护板可遮挡剪切过程中产生的细小飞屑，避免操作人员被飞溅的铁屑划伤，同时杠杆的力臂设计做了限位处理，手柄下压到最大剪切位置时会被限位块挡住，不会出现过度下压导致的刀座碰撞问题。整体结构没有复杂的曲面零件，所有板件均采用激光切割下料后焊接成型，加工工艺性好，普通机加工车间即可完成整套设备的加工制造，零件的互换性强，易损件刀片、销轴、铜套均可采用标准件或者简单加工件替换，降低了全生命周期的使用成本。从受力角度分析，剪切时的作用力通过杠杆传递到底座，再通过底座的安装螺栓传递到工作台，所有受力部件均做了加厚处理，刀座位置的板材厚度达到8mm，可承受长期剪切带来的交变载荷，不会出现底座变形、刀座开裂的问题。
