V型八缸内燃机缸体总成结构设计

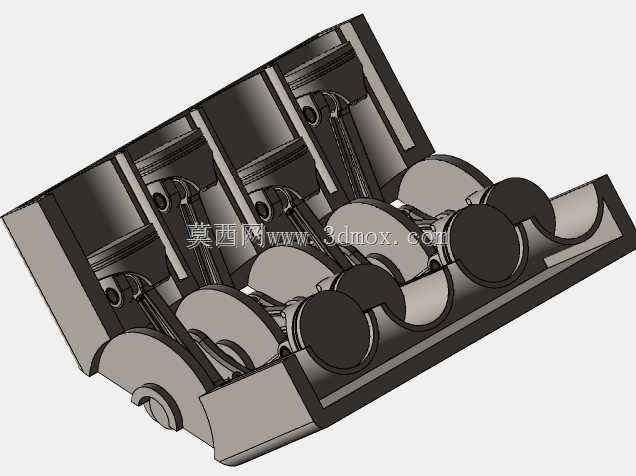

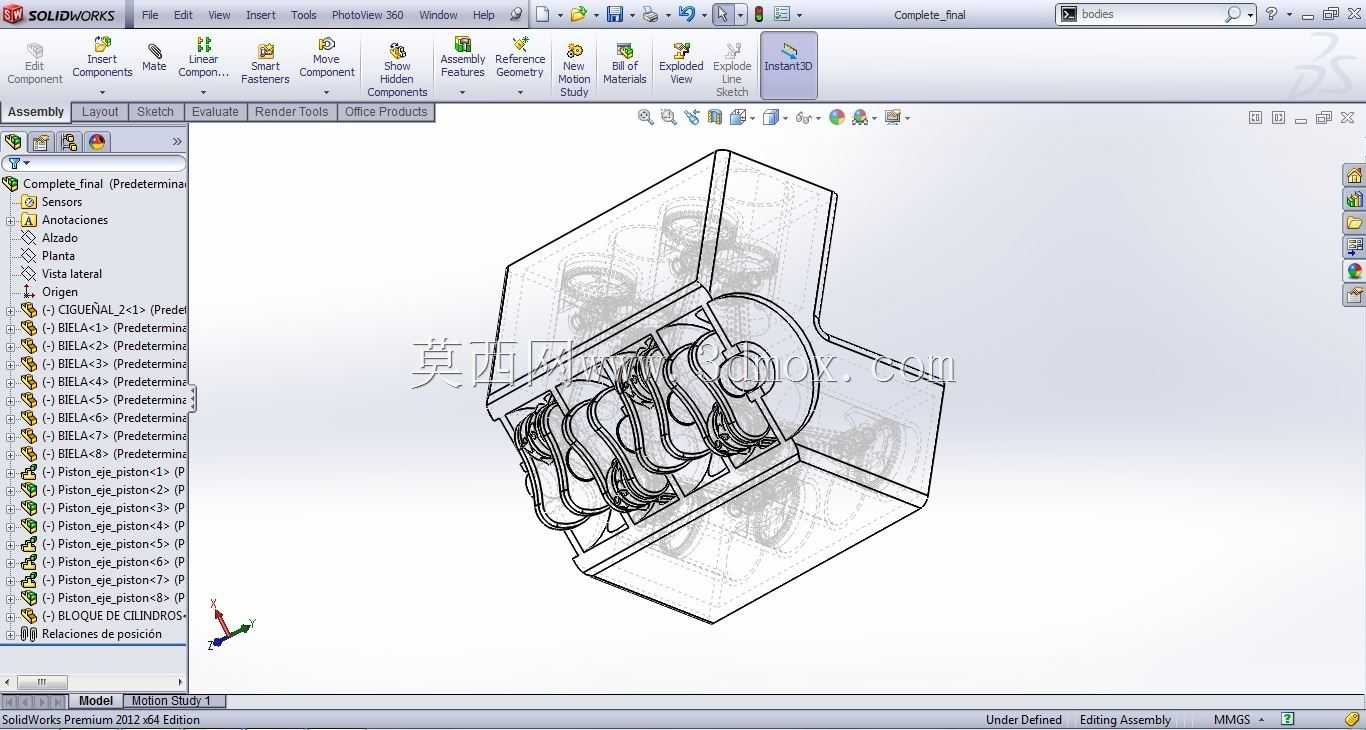

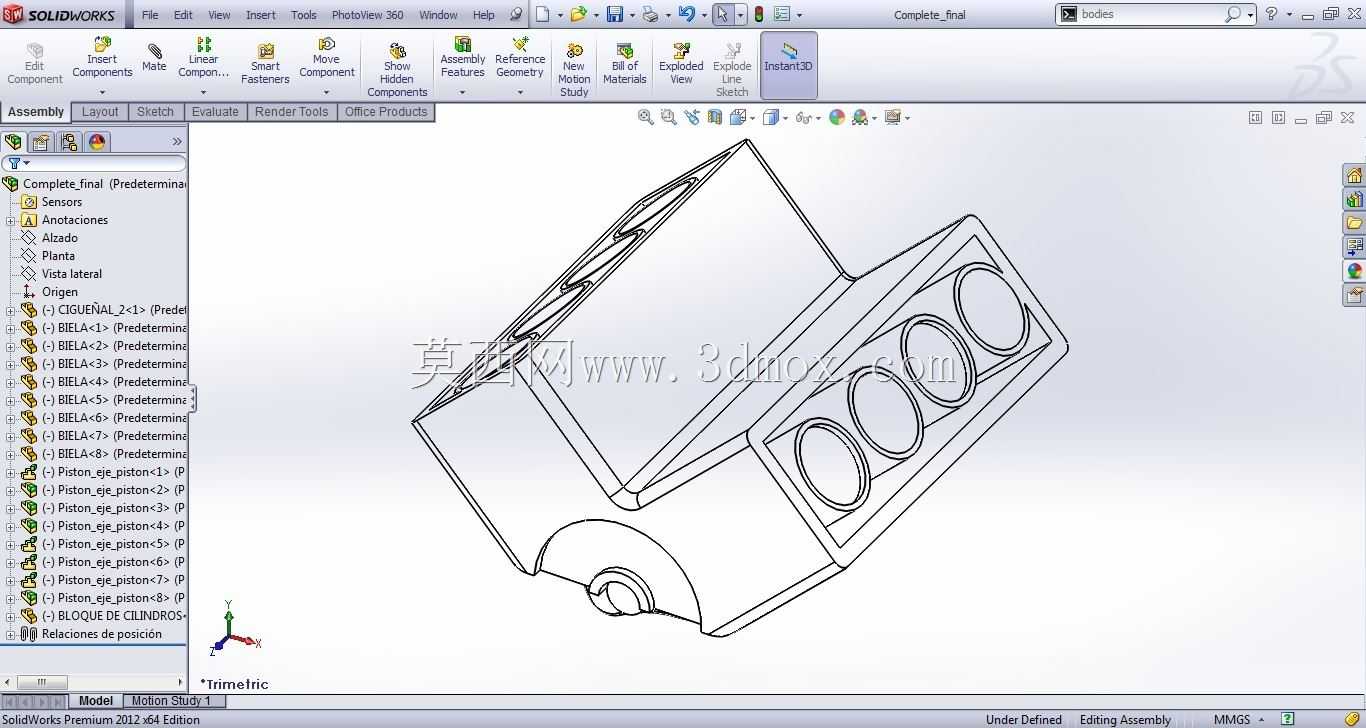

　　这款V型八缸动力装置的缸体结构，在大排量乘用车辆、高性能改装车型、小型船舶动力配套以及固定式工业动力机组领域都有广泛的适配场景。作为内燃机的核心承载基体，缸体需要同时容纳曲柄连杆机构、配气机构的核心运动部件，集成冷却水道、润滑油道的布设空间，还要为发动机附件、进排气系统、传动连接端提供可靠的安装定位基准。从结构设计逻辑来看，采用90度夹角的V型布局，能够在保证八缸做功顺序平顺性的前提下，有效缩短发动机整体轴向长度，降低动力总成的纵向安装尺寸，适配更多前置后驱、四驱车型的机舱布局边界，同时90度夹角的设计能够平衡一阶、二阶往复惯性力，减少发动机运转过程中的整机振动，降低配套悬置系统的设计难度。缸体的主体结构采用分体式承载设计，

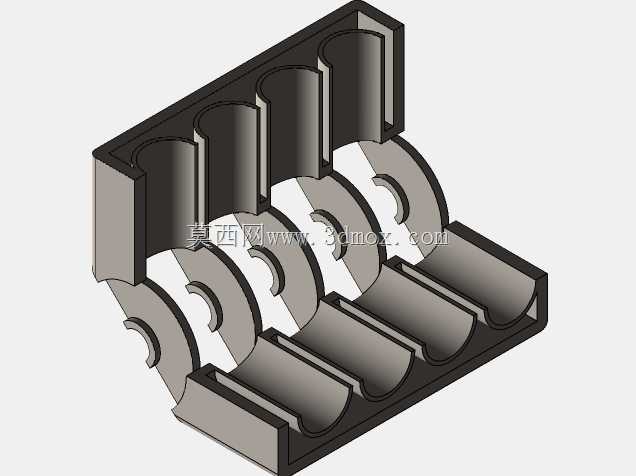

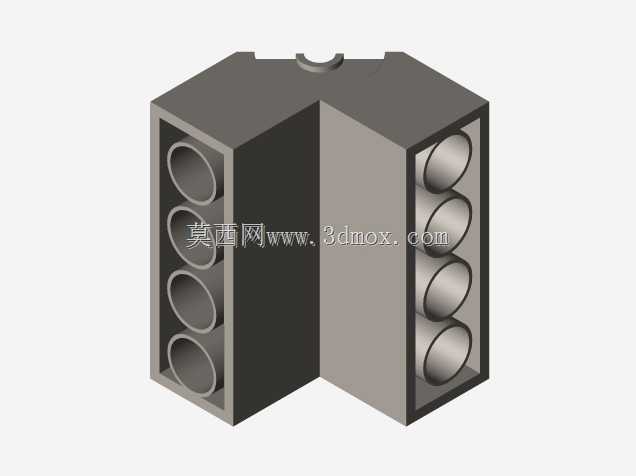

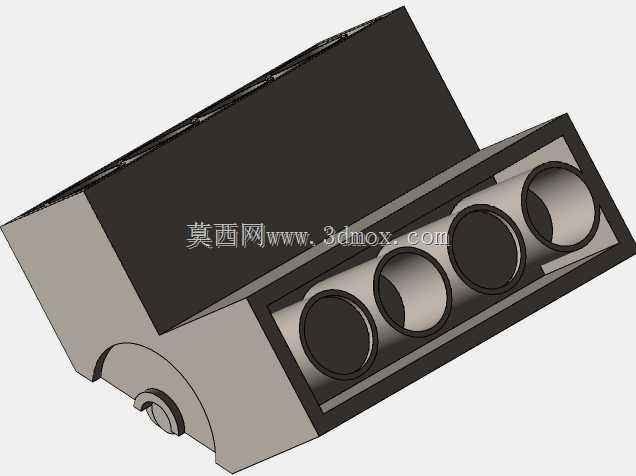

　　两侧各布置四个气缸安装位，气缸孔的加工精度直接影响活塞环的密封性能与摩擦损耗，设计时预留了足够的缸壁厚度，既能够满足高压缩比工况下的承压需求，也为后续的镗缸维修预留了加工余量。缸体下部的曲轴安装座采用跨式主轴承盖结构，每个主轴承盖都通过多组高强度螺栓与缸体主体连接，保证曲轴在高转速大扭矩输出工况下的支撑刚度，避免轴承座变形引发的曲轴偏磨、轴瓦烧蚀等故障。集成在缸体内部的冷却水道采用环绕式布设，水流从缸体一侧进入后，能够分别流经每个气缸的外周区域，带走燃烧室传递到缸壁的热量，避免局部过热引发的爆震、缸体变形问题，同时水道的走向设计避开了主受力筋位置，不会削弱缸体的整体结构强度。润滑油道采用主油道+分支油道的设计，主油道沿缸体纵向布置，

　　通过分支油道分别向每个主轴承座、凸轮轴安装位、活塞冷却喷嘴提供压力润滑油，保证各运动摩擦副在不同转速工况下都能获得足够的润滑与冷却。从安装边界来看，缸体前端预留了正时机构、水泵、机油泵、发电机等附件的安装定位面与螺栓孔位，所有安装孔的位置度公差都控制在合理范围内，保证附件安装后的传动同轴度，减少皮带传动、齿轮传动的异响与磨损。缸体后端设计了与变速箱连接的定位止口与螺栓孔组，止口的尺寸精度直接影响动力输出轴与变速箱输入轴的同轴度，避免传动过程中出现的附加载荷。缸体两侧的进气歧管、排气歧管安装面采用平面度精度控制，保证密封垫安装后的密封性能，避免漏气、漏油问题。在设计过程中，还充分考虑了缸体的轻量化需求，

　　在非主受力区域通过拓扑优化去除冗余材料，在主轴承座、气缸间壁、螺栓连接凸台等受力集中区域增加加强筋结构，平衡结构刚度与整体重量的关系，避免过重的缸体提升整车整备质量、影响燃油经济性。同时缸体的外形轮廓设计充分考虑了铸造工艺的可行性，所有转角位置都设计了合理的铸造圆角，避免铸造过程中出现应力集中、缩孔缩松等缺陷，机加工面的布设尽量集中，减少加工过程中的装夹次数，提升生产加工效率。对于三维建模从业者而言，这类缸体模型的建模过程需要重点关注各特征之间的位置公差配合，比如气缸孔与曲轴安装孔的垂直度、各安装面的平面度、油道水道的连通性，这些细节直接决定了模型后续用于工程分析、工艺设计时的参考价值，不能只做外形的曲面复刻，忽略内部结构的逻辑合理性。在实际选型适配过程中，这类V8缸体的尺寸参数需要与整车机舱的布置空间、传动系统的扭矩承载能力、冷却系统的散热能力做匹配，比如大夹角的V8结构虽然平顺性好，但整体宽度更大，需要机舱预留足够的横向安装空间，同时对应的散热系统、进排气系统都要做配套的尺寸适配，才能保证动力总成的稳定运行。
