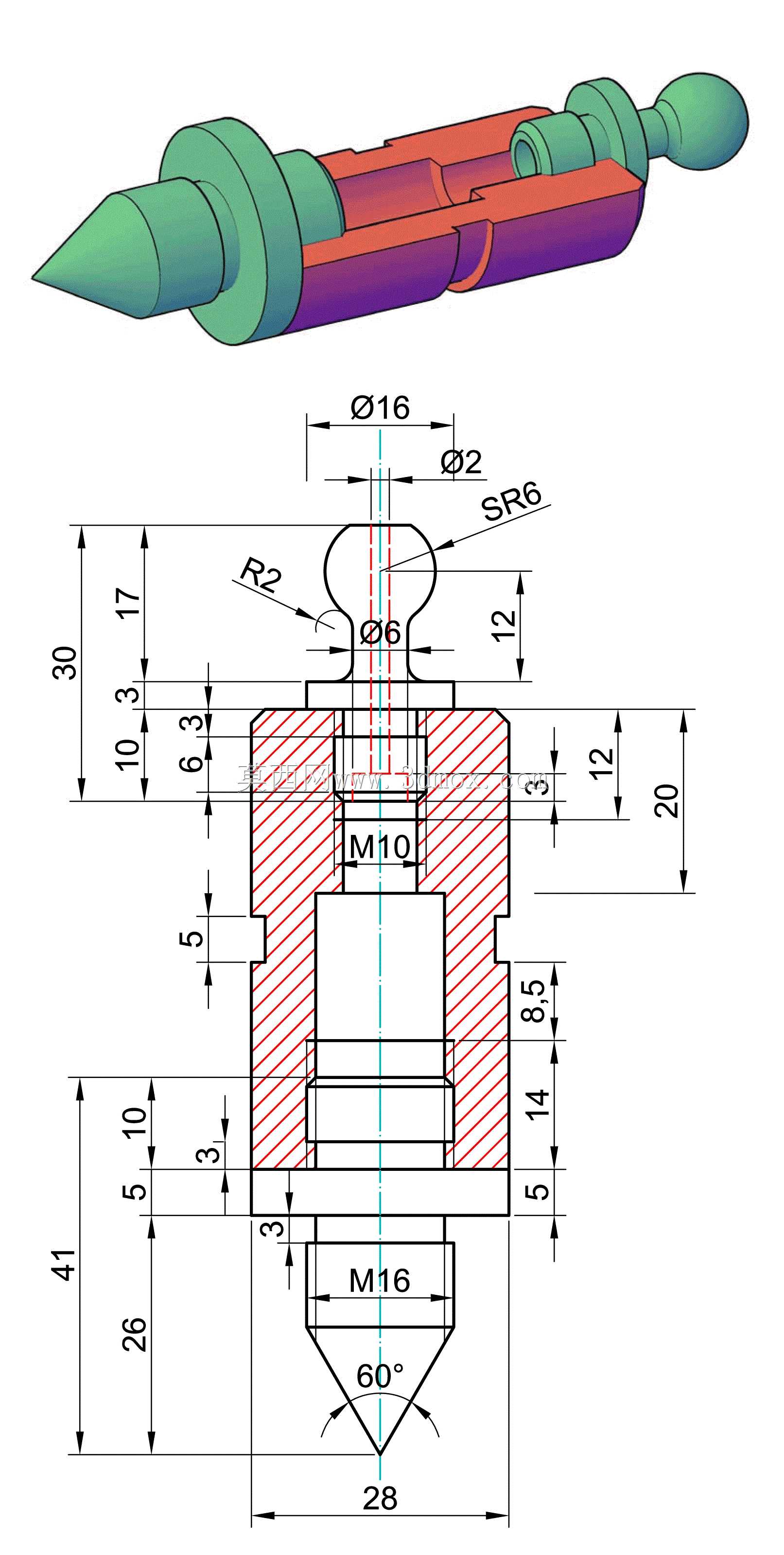

带安装基座的尖头探测传感组件结构

　　不需要额外加调整垫片就能保证轴向定位精度，台阶面往上5mm的位置是M10的内螺纹孔，这个孔是用来连接前端探测杆的，内螺纹深度10mm，足够保证探测杆和基座的连接强度，就算探测端碰到轻微的侧向磕碰，也不会出现螺纹滑牙、探测杆歪斜的问题。再看前端的探测部分，探测杆和基座连接的位置做了R2的圆弧过渡，避免应力集中，探测头部分是SR6的球面结构，往前延伸出直径2mm的细杆，最前端是锥形尖头，尖头部分的长度12mm，整个探测杆从基座端面到最顶端的总长度是30mm，这个尺寸设计刚好适配大部分小行程的位移、接触式探测场景，比如工装夹具上的工件到位检测、小型自动化设备的行程限位、轻工设备上的物料位置确认，都能直接用。整个结构的外形总长度是41mm，做设备结构设计这么多年，碰到现场工况临时需要加装探测点位的情况实在太多，很多时候前期布局没预留足够安装空间，或者原有探测元件损坏后找不到同规格替换件，这种带一体式安装基座的尖头探测结构，就是应急补装、小范围点位改造里非常实用的结构形式。先从安装端说起，这个结构的基座部分采用外螺纹连接设计，底部是M16的外螺纹，螺纹段长度14mm，其中有效啮合长度5mm，螺纹端部做了60度的导向倒角，不管是拧入设备机架的预制螺纹孔，还是配合螺母穿过光孔做锁紧固定，都能快速对位，不会出现螺纹错牙的问题。基座主体的外轮廓直径是16mm，从安装端面往上26mm的位置是基座的定位台阶面，台阶面直径比主体大3mm，安装时这个台阶面可以直接贴紧安装面，

　　最大外径16mm，安装时只需要在设备面板或者机架上开一个直径17mm的过孔，预留45mm的轴向安装空间就能装下，不需要额外做复杂的安装座，对于现场改造来说，能省掉大量的二次加工工作量。从功能特性上来说，这种一体式的结构把安装基座和探测探头做了整合，不需要用户自己再做连接转接件，螺纹连接的方式也方便后期调整探测的伸出长度，只要松开锁紧螺母，转动基座就能调整探头的前后位置，调整到位后锁紧螺母就能固定，适配不同的探测距离需求。之前在做小型包装线改造的时候，就碰到过原有检测开关安装位被物料护板挡住的情况，当时就是用类似结构的探测组件，在护板旁边的机架上开了个螺纹孔，直接把基座拧进去，调整好探头伸出长度，就能准确检测到物料的到位信号，

　　比重新设计安装支架、调整护板位置省了至少半天的调试时间。还有在做工装夹具的防错检测时，这种尖头探测结构可以伸进工件的小孔或者窄槽里，检测工件是否安装到位，比大直径的检测开关适用场景更广，球面过渡的探测头也不会刮伤工件表面，对于外观要求高的工件检测也很友好。设计这个结构的时候，其实核心思路就是兼顾安装便捷性和使用通用性，没有做复杂的快拆或者调节结构，就是用最成熟的螺纹连接方式，把安装尺寸控制在很小的范围内，不管是新设备设计时做预留，还是老设备改造时做加装，都能快速适配。尺寸标注上的各个公差带也都是按通用机械加工的经济精度来做的，外螺纹采用6g公差，内螺纹采用6H公差，台阶面的端面跳动控制在0.05mm以内，保证安装后探测杆的同轴度，

　　不会出现探头歪斜导致检测不准的问题。基座部分的剖面结构里可以看到，内部做了空腔设计，一方面可以减轻整体重量，另一方面如果需要内置传感元件的话，这个空腔刚好可以容纳线路或者小型传感芯体，不需要额外做布线空间。探测杆和基座的连接除了螺纹之外，还可以在装配时涂少量螺纹胶，防止设备运行时的震动导致连接松动，适合在有轻微震动的设备上使用。很多刚入行的结构设计师在做检测点位设计时，总喜欢选集成度很高的成品传感器，却忽略了现场安装空间的限制，还有后期维护更换的便利性，这种结构简单、安装尺寸小的探测组件，反而在很多实际工况里更好用，不需要配套的专用安装支架，普通的螺纹孔就能固定，后期损坏了只要拆下来换个同规格的就行，维护成本很低。另外这个结构的外形没有尖锐的棱角，除了探测需要的尖头部分，其余过渡位置都做了圆角处理，安装和调试的时候不会划伤操作人员的手，符合机械设计的安全要求。从材料选择上来说，基座部分可以用不锈钢或者黄铜做材质，适合在潮湿或者有轻微腐蚀的工况下使用，探测杆部分可以用淬火钢做材质，提高尖头部分的耐磨性，延长使用寿命，就算长时间和工件接触摩擦，也不会很快出现尖头磨损变钝的情况，保证检测精度的稳定性。
