液体混合用螺旋桨式搅拌轴结构

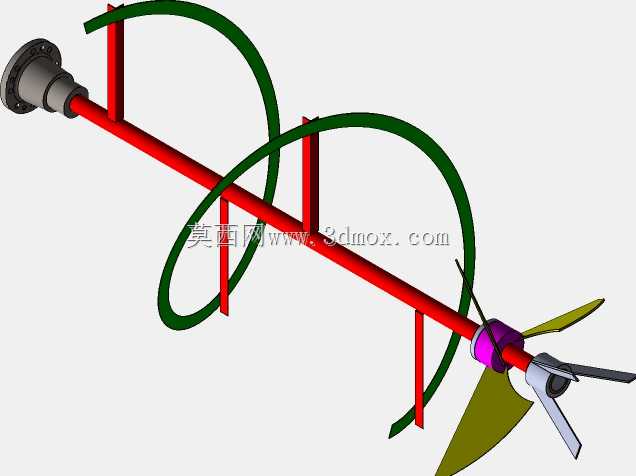

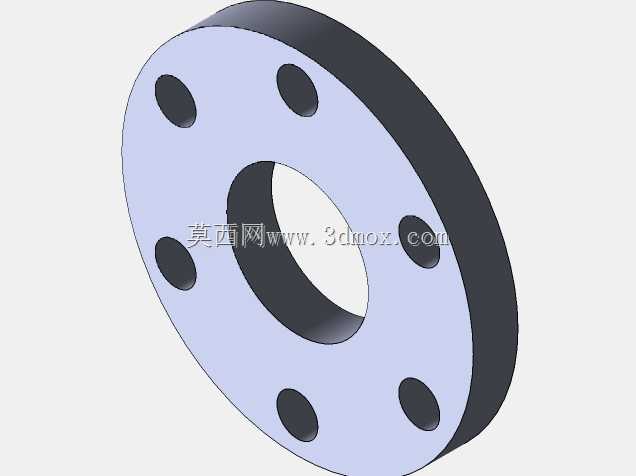

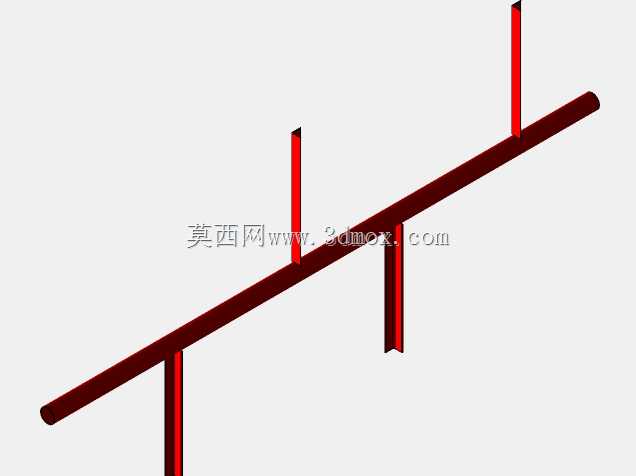

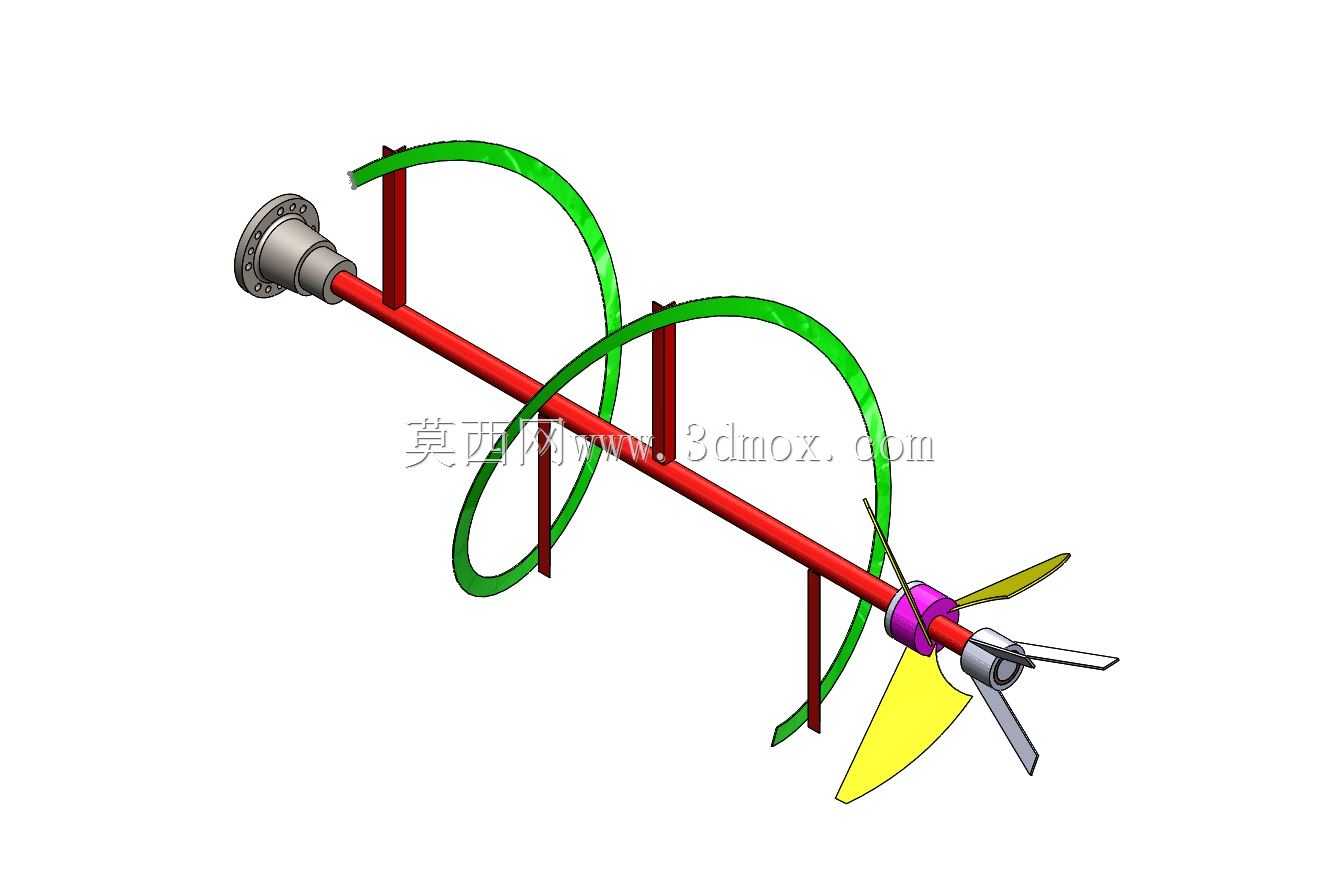

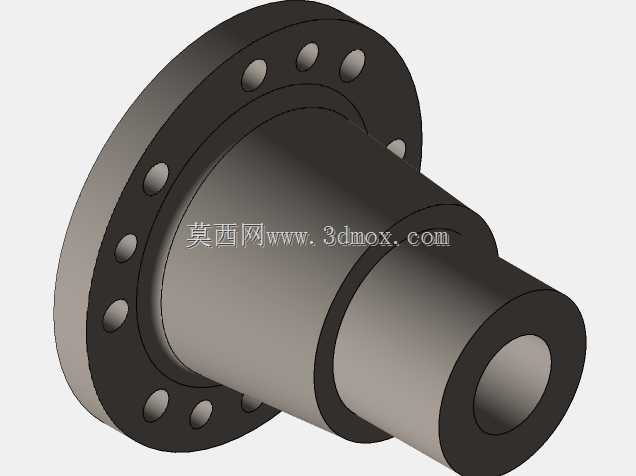

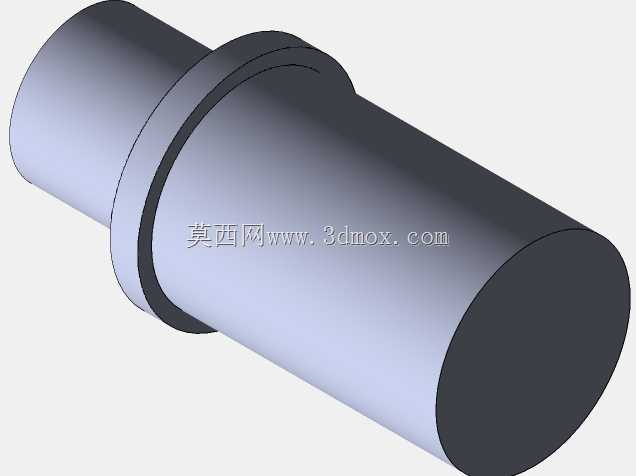

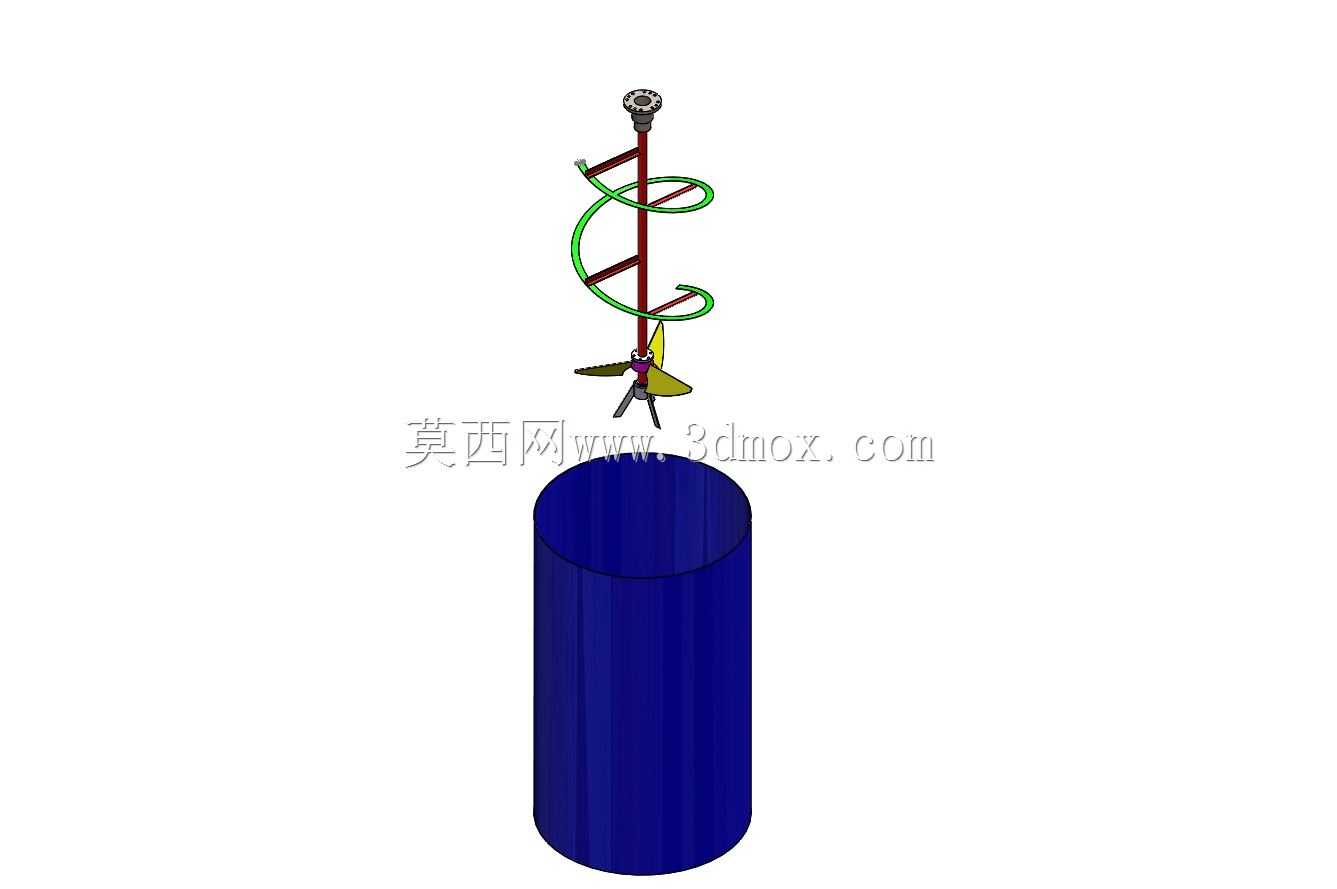

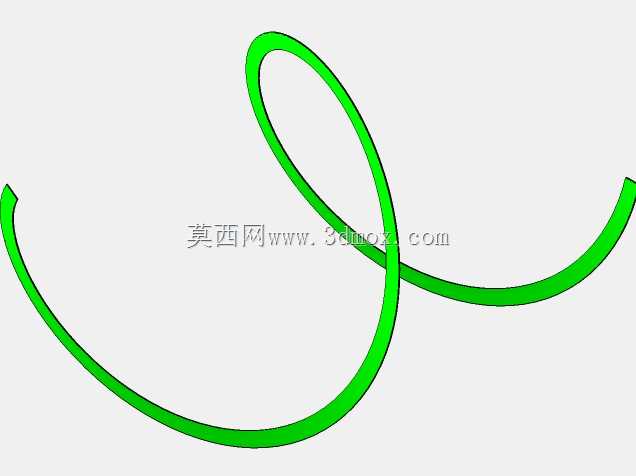

　　这套搅拌轴组件主要面向中低粘度流体的混合工况，常见于水处理药剂调配、日化原料混配、中小型反应池液料搅拌场景，核心作用是通过轴体带动不同形态的搅拌构件转动，在腔体内形成轴向推流与径向紊流结合的流场，避免料液分层、固相沉积，保证混合后物料的均一性。从结构设计逻辑来看，轴体一端采用法兰连接结构，可直接与驱动端的输出轴对接，法兰端的密封面做了凸台处理，适配常规的机械密封或填料密封安装位，能满足常压、微压工况下的腔体密封要求，避免搅拌过程中料液沿轴端泄漏。轴身主体采用等直径圆钢加工，整体做了同轴度公差约束，长径比控制在合理区间，避免高转速下出现挠性变形过大的问题，轴身上通过焊接固定的支架用来支撑两组连续螺旋叶片，螺旋叶片采用大导程设计，

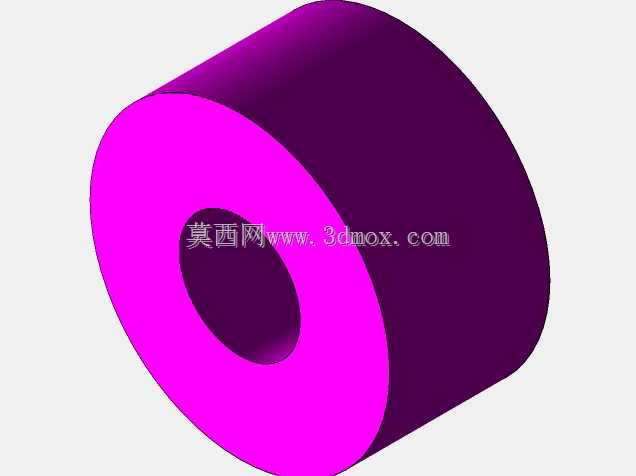

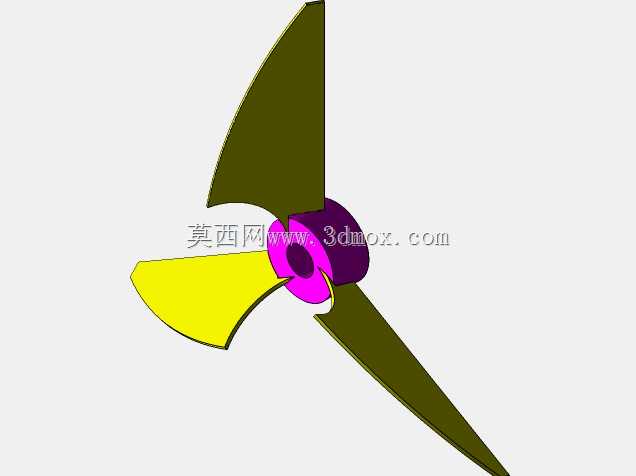

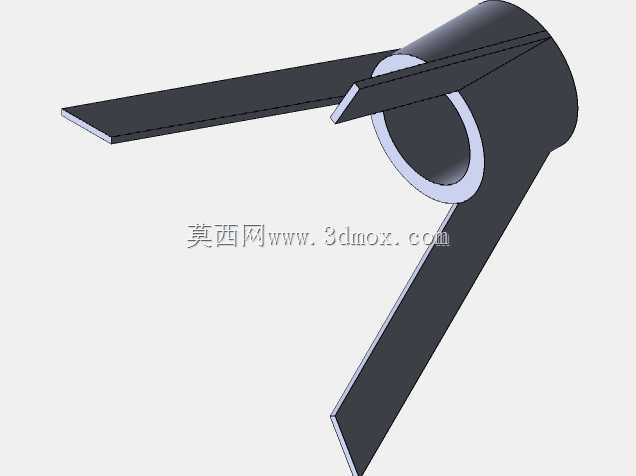

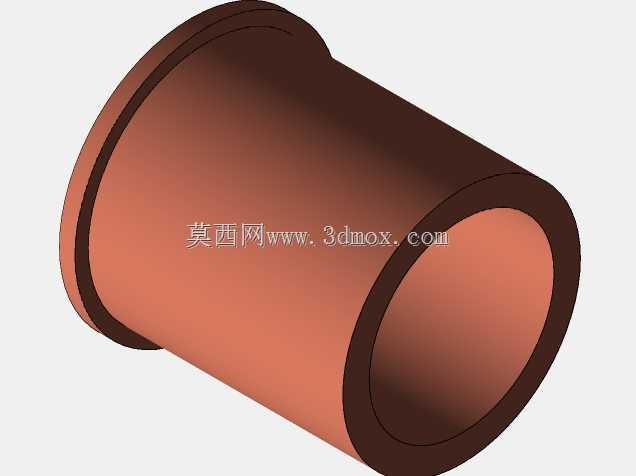

　　旋向统一，转动时可推动料液沿轴向从法兰端向桨叶端持续流动，形成稳定的轴向循环流，适合需要大流量循环的混合场景。轴体末端设置了组合式搅拌桨结构，包含斜叶桨、窄叶径流桨两种不同形态的桨叶，斜叶桨可辅助推流同时产生局部径向剪切，打散局部团聚的物料团，窄叶径流桨则在末端形成强紊流区，对螺旋推送过来的料液做最后一步的剪切分散，避免靠近罐底位置出现搅拌死区，桨叶与轴体的连接采用锁紧套加定位销的组合固定方式，既方便后期根据工况更换不同角度的桨叶，也能保证转动过程中桨叶不会出现周向打滑或轴向窜动。从安装边界来看，法兰端的连接尺寸适配常规的摆线针轮减速机、齿轮减速电机输出法兰，轴身的外径可穿过常规反应罐的顶部安装口，

　　螺旋叶片的外径比安装口内径小10-15mm，安装时可直接从罐顶垂直放入，不需要额外拆分组件，降低现场安装的工作量。末端桨叶的最大回转直径比螺旋叶片外径小50mm左右，安装后桨叶与罐底的距离可控制在100-200mm区间，既不会刮蹭罐底的放料口结构，也能覆盖罐底附近的料液区域。设计过程中针对不同料液的腐蚀场景，轴体和叶片可适配不同的表面处理方式，普通水相工况采用碳钢镀锌即可，弱酸弱碱工况可采用304不锈钢材质，强腐蚀场景则可在表面衬塑或采用316L材质加工。整套结构没有复杂的异形加工件，所有焊接位置都做了圆角过渡处理，避免料液挂壁残留，也方便后期清洗维护，转动部件的动平衡等级可满足60-120rpm的常规搅拌转速要求，

　　运行过程中振动量控制在允许范围内，不会对驱动端的轴承造成额外的冲击载荷。在实际选型应用中，可根据罐体的容积大小调整轴体长度、螺旋叶片导程以及末端桨叶的尺寸，适配1-10立方的中小型搅拌罐体，不需要对整体结构做大幅改动，仅需调整对应零件的尺寸参数即可完成变型设计，能大幅缩短同类型搅拌设备的设计周期。
