曲轴密封装配专用固定安装工装结构

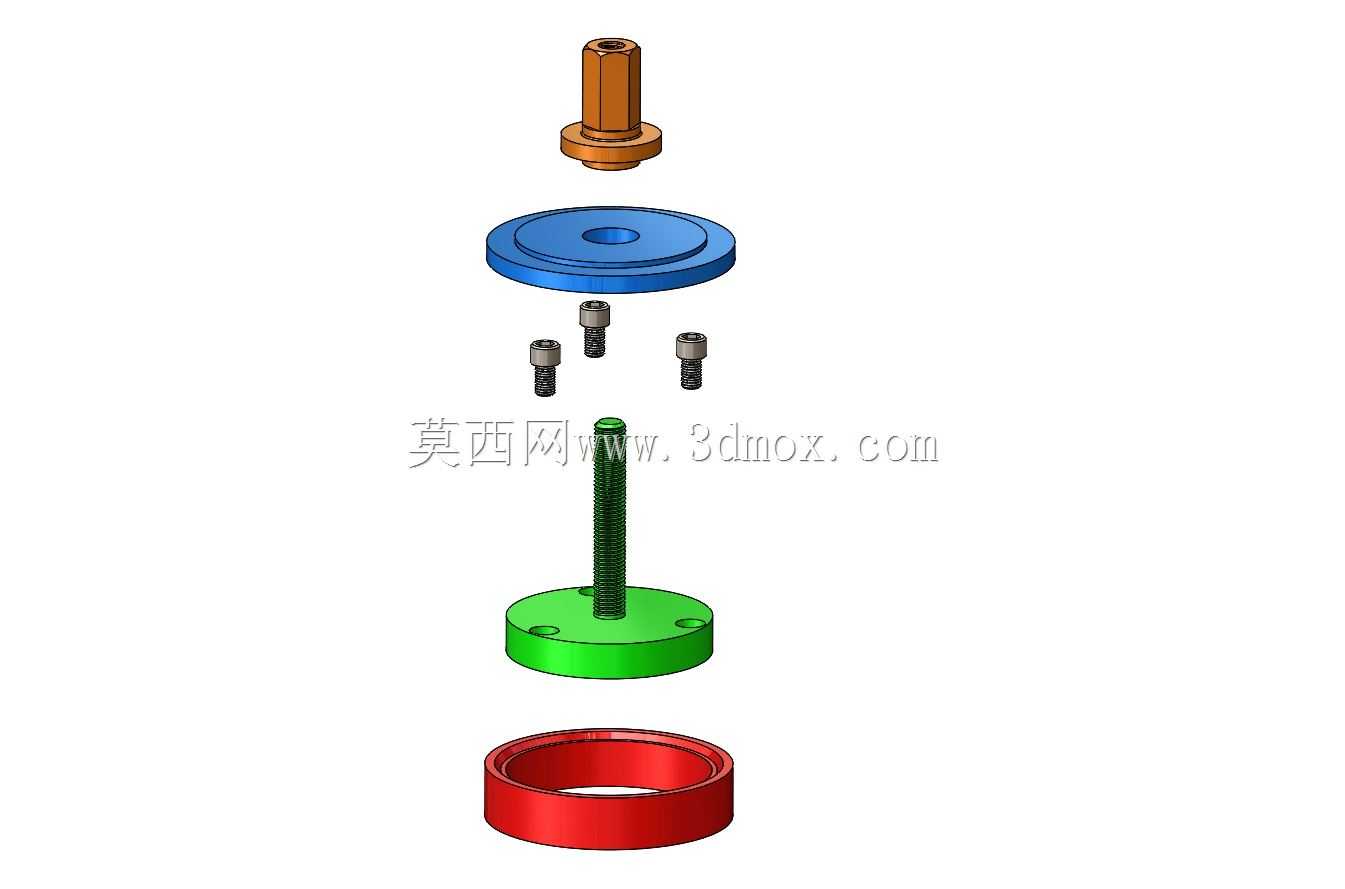

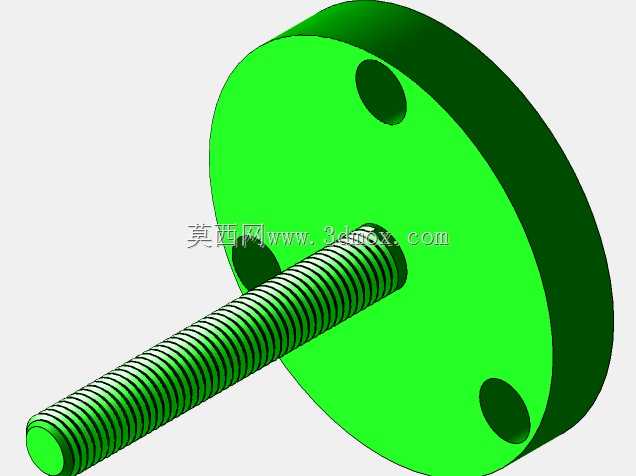

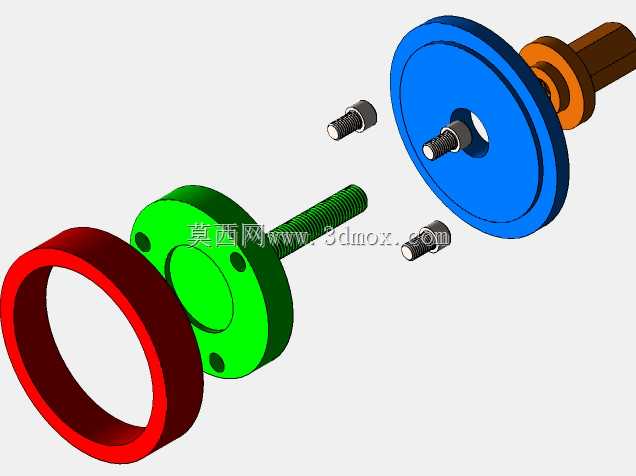

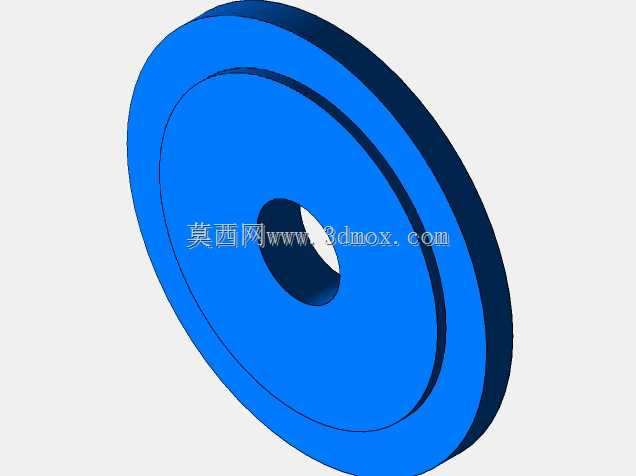

　　安装时需保证底座端面与曲轴轴线垂直，端面跳动公差不大于0.015mm，底座中心的螺纹通孔与中心调节螺杆配合，通过旋转螺杆可实现轴向位置的微调，适配不同机型曲轴伸出端的长度差异，调节行程覆盖常见的乘用车、商用车曲轴端尺寸范围，无需额外更换调节件。中间的长螺杆是轴向施力的核心传力部件，螺杆采用梯形螺纹设计，相比普通三角螺纹具备更好的自锁性能，在压装过程中不会因为轴向反力出现回退，螺杆表面做了发黑防锈处理，端部做了R2圆角过渡，避免顶紧曲轴端面时划伤轴端中心孔。上方的蓝色压盘是油封压装的直接作用件，压盘的内孔与螺杆采用间隙配合，配合间隙控制在0.03-0.05mm之间，既保证压盘可沿螺杆自由滑动，又不会出现径向晃动，在发动机整机装配、售后维修的曲轴油封更换工序中，曲轴固定器安装器是解决曲轴轴向窜动、保证油封压装同轴度的核心工装，这类工装的设计合理性直接决定了曲轴密封件的装配精度，若固定不稳导致压装偏斜，轻则出现油封渗漏油故障，重则会划伤曲轴轴颈密封面，造成核心部件报废。这套工装采用分体式模块化结构，从拆解展示的组件来看，整套结构分为底部承托单元、轴向锁紧单元、压装导向单元以及连接紧固件四个部分，各部件之间通过圆柱面定位配合，装配后同轴度公差可控制在0.02mm以内，完全满足曲轴密封装配的精度要求。底部的绿色法兰底座是整套工装的安装基准，底座上均匀分布三个沉头安装孔，可通过配套螺栓固定在发动机缸体端面的工艺螺孔上，

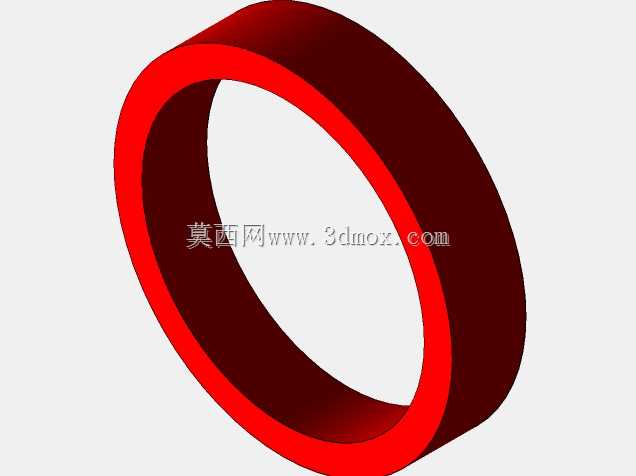

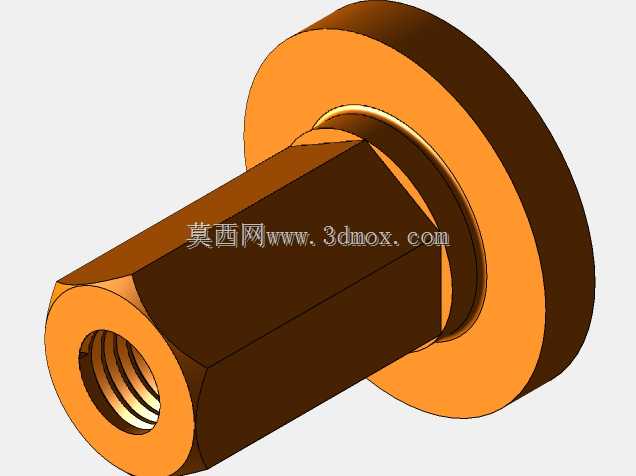

　　压盘的下端面根据油封外圈尺寸设计了定位止口，压装时止口可卡入油封外圈端面，保证压装力均匀作用在油封骨架上，避免压装过程中油封出现变形、橡胶唇口翻边的问题。最上方的铜色调节螺母是施力操作部件，螺母外表面做了滚花处理，手动旋转即可施加轴向压力，无需借助额外扳手，螺母下端面与压盘上端面贴合，旋转螺母时可推动压盘沿螺杆轴向移动，平稳将油封压入缸体的油封座孔内。配套的三个内六角螺栓用于底座与缸体的连接，螺栓强度等级为8.8级，可承受压装过程中产生的最大12kN轴向反力，不会出现连接松动、变形的问题。最下方的红色环形件是油封压装的辅助定位套，使用时可先将定位套套在曲轴轴颈上，对油封进行初导向，避免油封唇口在穿入轴颈时被轴肩、键槽等结构划伤，

　　定位套的内孔尺寸与曲轴轴颈为过渡配合，外端做了15度导向锥面，油封顺着锥面可平滑滑入轴颈密封位置，大幅降低油封装配时的唇口损伤率。在实际使用场景中，维修人员更换曲轴后油封时，无需额外拆解发动机内部的曲柄连杆机构，只需将飞轮端的杂物清理干净，把底座通过三个螺栓固定在缸体端面的工艺安装位，调整中心螺杆长度使其顶紧曲轴端的中心定位孔，锁死曲轴的轴向与周向位置，避免压装油封时曲轴发生窜动，之后将红色定位套套在曲轴轴端，把油封套在定位套上，再装上蓝色压盘，旋转顶部的铜色螺母，匀速推动压盘将油封平稳压入座孔，整个压装过程受力均匀，压装深度可通过螺母的旋转圈数精准控制，压装到位后反向旋转螺母拆下压盘，再拆除底座连接螺栓即可完成整个密封装配工序，

　　相比传统的敲击式装配方法，不仅装配效率提升60%以上，还能完全避免敲击导致的油封变形、轴颈损伤问题，同时这套工装的各部件均可单独拆卸更换，长期使用后若出现压盘磨损、螺杆螺纹损伤的情况，只需更换对应损坏部件即可，维护成本极低。设计过程中充分考虑了不同机型的通用性，底座的安装孔采用长圆孔设计，可适配不同孔距的缸体安装位，中心螺杆的长度预留了足够的调节余量，可覆盖从1.0L小排量乘用车到13L重型商用车柴油机的曲轴端尺寸，压盘可根据不同尺寸的油封快速更换，整套工装可适配市面上九成以上的往复式内燃机曲轴密封装配需求，无需针对单一机型开发专用工装，大幅降低了维修站、主机厂装配线的工装储备成本。各部件的外形尺寸均做了轻量化设计，整套工装总重量控制在2.1kg以内，操作人员可单手完成搬运、安装操作，在狭小的发动机舱维修场景中也能灵活使用，不会因为工装体积过大出现操作干涉的问题，所有部件的棱边均做了倒角去毛刺处理，避免操作过程中划伤操作人员手部、刮碰发动机缸体的加工面。
