四英寸150磅级蒸汽工况蝶阀结构设计

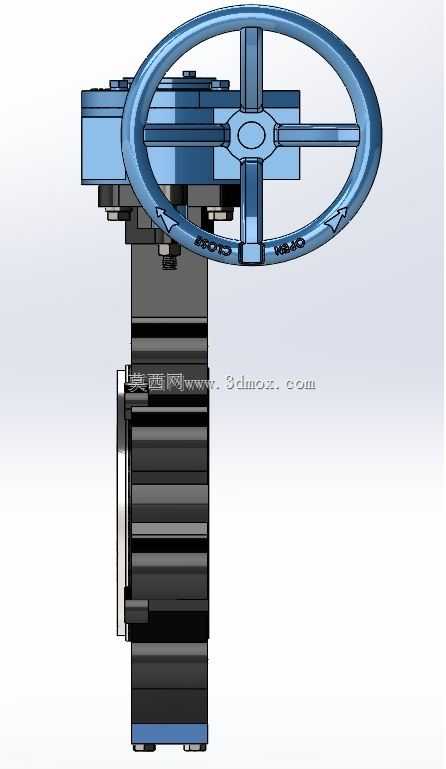

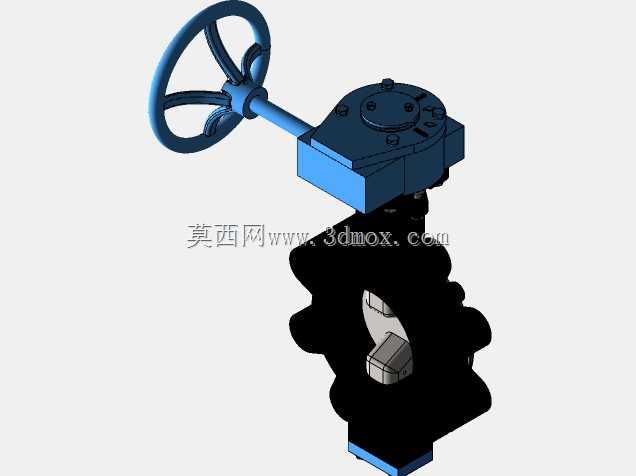

　　在工业蒸汽输送管网的末端分支、换热设备进出口、工艺管线截断控制场景中，这类公称通径四英寸、压力等级150磅的手动蝶阀是应用占比极高的管路控制元件，核心承担蒸汽介质的通断调节功能，适配饱和蒸汽、低压过热蒸汽的工况使用，相比同通径的闸阀、截止阀，结构长度更短，安装占用空间更小，启闭操作的行程更短，适合管线排布紧凑的车间、换热站、分布式能源站点使用。从结构设计逻辑来看，这款蝶阀采用蜗轮蜗杆驱动的手动操作结构，顶部的手轮通过蜗轮箱减速增扭，操作人员无需借助额外加力杆即可完成带压工况下的启闭动作，蜗轮箱的输出端直接连接阀杆，驱动偏心结构的阀板做0到90度的回转运动，实现管路的全开、全关以及小范围的节流调节。阀体采用对夹式连接结构，

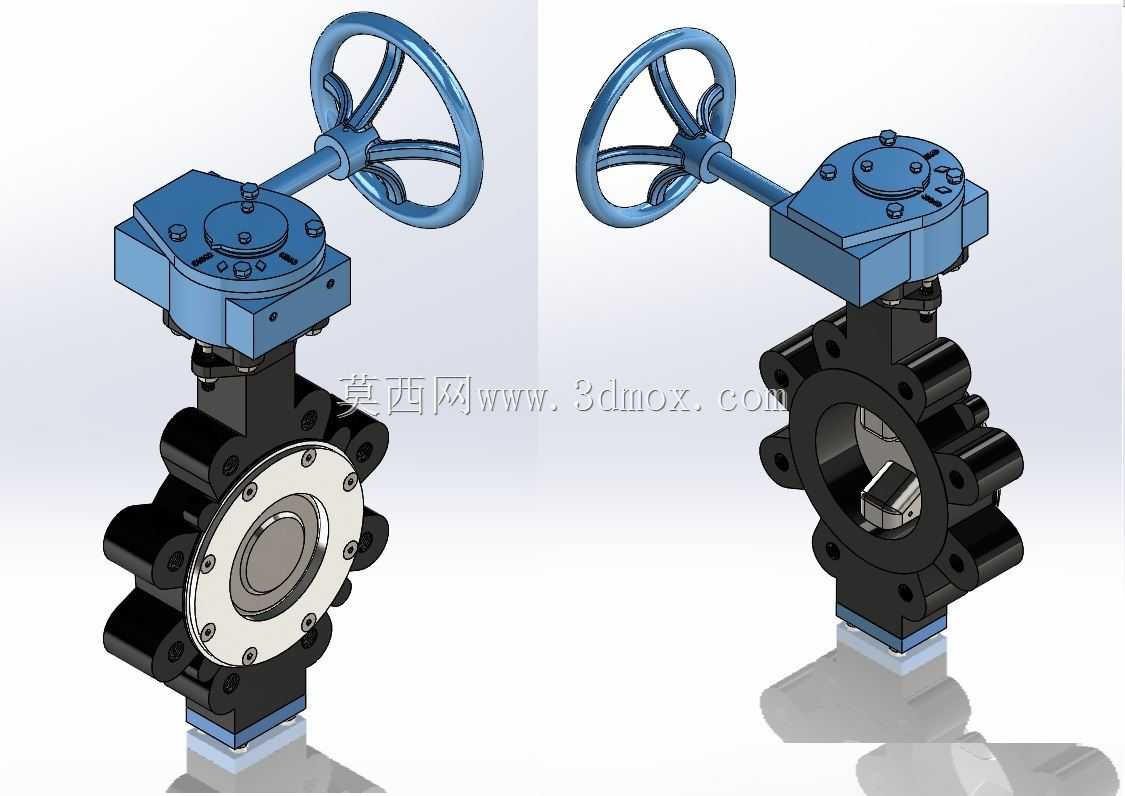

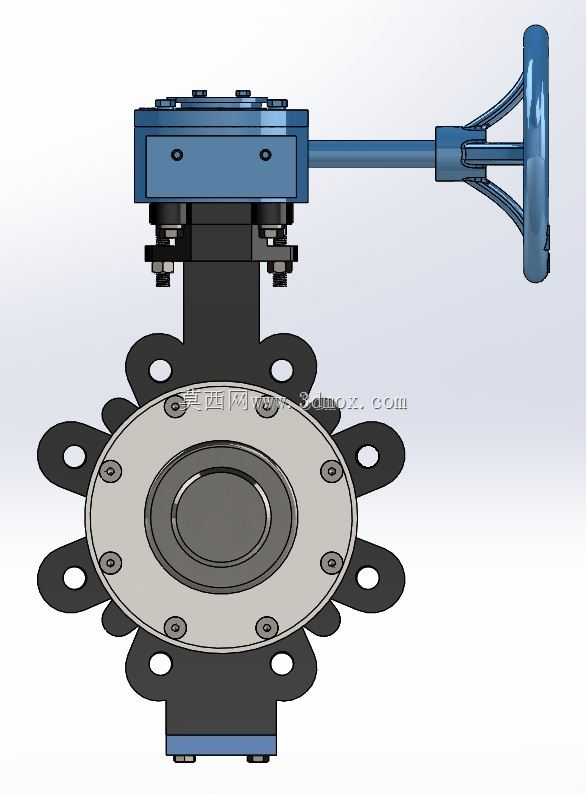

　　两侧的密封端面配合管路法兰的密封垫片完成安装固定，阀体上的多个螺栓孔适配对应压力等级的法兰螺栓排布，安装时无需在阀体上加工法兰凸缘，整体重量比法兰式蝶阀降低约百分之三十，有效降低管路的承重负载，尤其适合架空敷设的蒸汽管线使用。密封结构采用多层次金属复合密封副，阀板的密封面堆焊硬质合金，配合阀体上的可更换密封圈，在蒸汽工况下长期运行不易出现冲蚀、密封失效问题，阀杆与阀体的配合位置采用多级填料密封结构，搭配防尘圈、隔温衬套，避免蒸汽介质沿阀杆间隙外漏，同时阻隔管线内的高温传递到顶部的蜗轮操作机构，防止润滑脂高温失效，延长操作机构的维护周期。从安装边界尺寸来看，这款蝶阀的结构长度符合对应压力等级蝶阀的尺寸规范，

　　手轮的操作半径预留足够的操作空间，安装时手轮侧无需预留过长的管线间距，侧方的蜗轮箱外轮廓不会与相邻管线、支吊架产生干涉，阀杆的上下端均设置耐磨轴套，降低阀板回转过程中的摩擦阻力，长期启闭操作不会出现阀杆卡涩、晃动的问题。设计过程中针对蒸汽工况的热胀冷缩特性，阀板与阀体的配合间隙预留了合理的热膨胀余量，在介质温度波动的工况下，阀板不会因为热胀出现卡滞无法启闭的问题，同时偏心结构的设计让阀板在开启过程中可以快速脱离密封面，减少密封面的摩擦磨损，相比中线蝶阀的密封寿命提升两倍以上。在实际选型应用中，这类蝶阀通常安装在蒸汽管线的设备入口处，作为设备检修的截断阀使用，全开状态下阀板的流阻系数极低，不会对蒸汽的输送造成过大的压力损失，

　　阀板的流线型结构可以减少蒸汽介质的紊流，降低管线运行过程中的振动与噪音。蜗轮箱上设置有明确的启闭位置指示，操作人员可以直观判断阀门的开关状态，避免出现误操作，手轮的操作方向符合通用阀门的操作规范，顺时针旋转为关闭，逆时针旋转为开启，无需额外的操作培训即可上手使用。整体结构的零部件通用化程度较高，密封件、轴套、蜗轮副等易损件均可采用行业通用规格替换，后期维护无需定制特殊配件，降低了设备全生命周期的维护成本，适合在各类通用工业蒸汽管路系统中批量应用。
