帕拉运河水量调控计量装置结构

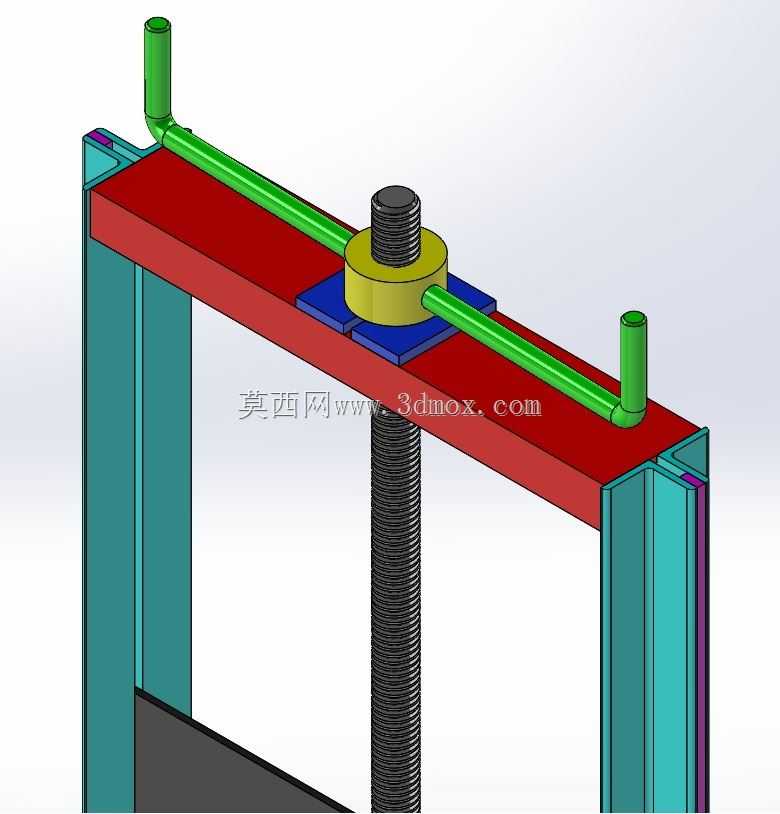

　　这套结构针对灌区明渠输水的精准配水需求设计，核心解决传统渠系闸门调节精度不足、水量计量偏差大的痛点，在农田灌溉干支渠末端、小型引水渠配水口、生态补水输水节点都有明确的适配场景。从实际使用逻辑看，装置横跨在渠槽上方安装，两侧的青色立式构件直接卡接在渠壁的预埋安装位上，不需要额外浇筑大面积混凝土支墩，适配宽度在0.8米到1.2米之间的常规小型输水渠，安装时仅需要保证两侧支撑面的水平度误差不超过2mm，就能避免后续螺杆传动出现卡滞。横跨渠面的红色承载横梁是整个装置的受力基础，采用槽型截面设计，既减轻自身重量，又能承受螺杆升降过程中的侧向弯矩，横梁上预留的安装孔位可以根据渠宽做一定范围的伸缩调整，适配不同现场的安装边界。

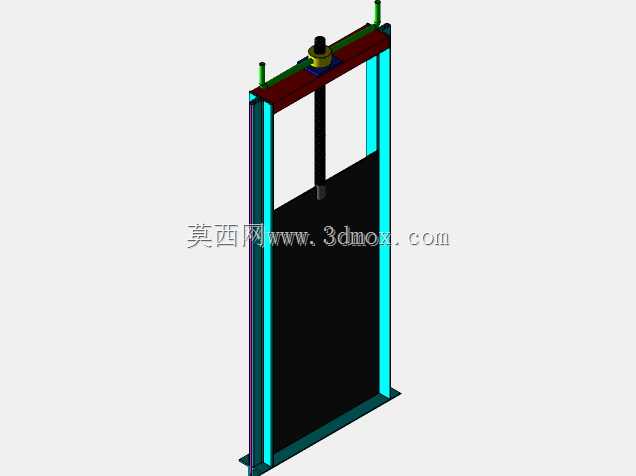

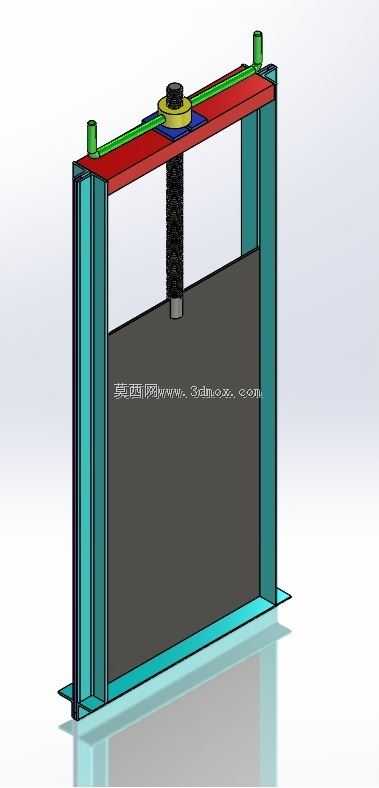

　　中间的黄色螺母座与黑色传动螺杆组成核心的升降调节副，螺杆下端直接连接渠内的挡水闸板，转动螺杆顶部的操作端就能带动闸板上下移动，调整过流断面的面积，相比传统的插板式闸门，这种螺杆传动的调节精度可以达到毫米级，能够根据下游需水量精准控制过流流量。两侧的绿色管路是装置的测流导压结构，两端的竖直管段分别延伸到闸板上下游的水位测点位置，通过连通管传递上下游的水位差，不需要额外安装外置的测流传感器，就能通过水位差结合过流断面尺寸计算出实际过流量，实现调控与计量的一体化集成。设计过程中特意将导压管布置在横梁的上方位置，避免渠内漂浮杂物缠绕堵塞管路，同时管路与横梁采用卡扣式连接，后期维护时可以快速拆卸清理管内的淤积泥沙。

　　螺母座下方设置的蓝色减磨垫片，采用聚四氟乙烯材质，能够降低螺杆转动时的摩擦阻力，即使长期在户外潮湿环境下使用，也不会出现锈死卡滞的问题，操作时仅需要普通的扳手就能转动螺杆，不需要配备额外的助力机构。从安装边界来看，装置整体高出渠壁的高度不超过30厘米，不会影响渠面的日常巡检通行，所有外露的金属构件都做了防腐涂层处理，适配灌区户外高湿度、多泥沙的使用环境。在实际配水作业时，操作人员只需要观察两侧导压管内的水位差，转动螺杆调整闸板开度，就能将过流量稳定控制在需求范围内，相比传统的无计量闸门，能够有效减少渠道输水的跑冒滴漏问题，提升灌区水资源的利用效率。结构设计上没有采用复杂的电子元器件，完全依靠机械结构实现调控与测流功能，

　　在偏远无供电的灌区渠段也能正常使用，后期维护仅需要定期清理导压管淤积、给螺杆涂抹润滑脂即可，运维成本远低于带电子传感装置的智能闸门。横梁两端的限位结构可以防止闸板过度升降导致的脱轨问题，螺杆的行程范围根据渠深做了匹配设计，最大开度能够满足渠道满负荷输水的过流要求，全关状态下的密封间隙控制在1mm以内，能够实现渠段的完全截流，方便下游渠段的检修作业。
