卡贾基地4:1比例环形带安装法兰轮盘结构

项目分类:通用机械零部件 发布时间:2022-05-03 ID:623267
  • 卡贾基地4:1比例环形带安装法兰轮盘结构

  这类带安装法兰的环形轮盘结构,常配套在场地测试设备的传动链路中,不管是封闭测试场地的动力传输单元,还是专用试验车场的台架传动组件,都能见到这类结构的实际应用。从实际使用场景来看,这类轮盘需要承担环形传动带的张紧与动力传导作用,轮缘的环形槽面需要和传动带内侧面完全贴合,避免传动过程中出现打滑、跳带的问题,尤其是在持续运转的测试工况下,轮缘的曲面弧度公差需要控制在合理区间,防止带体出现偏磨,缩短传动带的实际使用寿命。

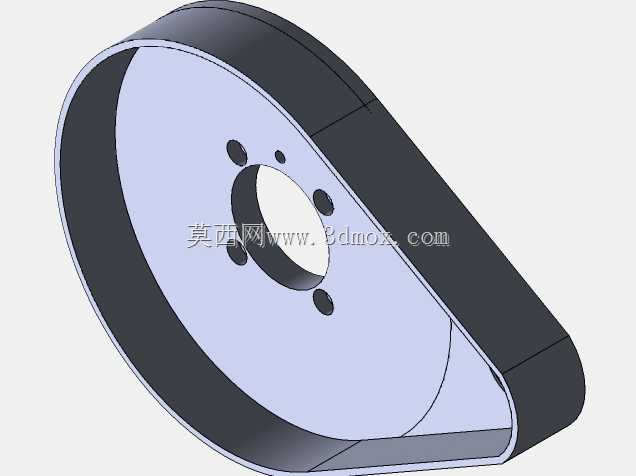

  设计这类结构的时候,首先要明确安装边界的约束条件:中心的大孔径是用来穿过设备主轴的,孔周均匀分布的四个小孔是螺栓安装位,用来把轮盘和主轴端的法兰盘锁紧固定,旁边的小定位孔是装配时的对位基准,能避免安装时出现角度偏差,保证轮盘的端面跳动量控制在允许范围内。轮盘的主体盘面采用薄幅板设计,在保证整体结构刚度的前提下尽可能降低自重,减少主轴转动时的额外惯量负载,幅板和轮缘的衔接位置做了圆弧过渡,避免应力集中导致的结构开裂,毕竟这类轮盘在测试场景下经常会遇到转速波动、负载突变的工况,应力集中位置很容易在交变载荷下出现疲劳损伤。

  从安装尺寸的匹配逻辑来看,轮缘的宽度需要和配套传动带的宽度完全适配,单边预留0.5mm左右的间隙,既不会因为间隙过大导致带体窜动,也不会因为间隙过小出现带体侧边摩擦卡滞。轮盘的总厚度需要匹配安装位的轴向空间,不能突出安装面干涉周边的防护罩或者其他传动部件,中心安装孔的公差要按照基孔制的过渡配合来设计,保证和主轴装配的时候既能顺利装入,又不会出现过大的径向间隙,避免转动时出现偏心振动。

  实际选型应用的时候,要注意这类轮盘的材质适配,如果是低负载、低转速的测试场景,采用硬质铝合金加工就能满足强度要求,同时自重更轻;如果是高负载、长时间连续运转的工况,就需要选用45号钢做调质处理,轮缘的接触表面做硬化处理,提高耐磨性能,延长部件的更换周期。装配的时候要先通过定位孔对准法兰盘的对位标记,再依次锁紧周向的安装螺栓,螺栓要按照对角顺序分次拧紧,避免轮盘端面出现倾斜,锁紧后要手动盘动轮盘检查径向跳动和端面跳动,确认没有卡滞、偏摆之后再套装传动带,调整张紧力到合适区间,保证传动过程平稳无异常噪音。

  这类结构的设计逻辑本质是在有限的安装空间内,兼顾传动可靠性、结构轻量化与装配便利性,没有多余的冗余结构,每一处几何特征都对应实际的装配或者功能需求:中心大孔承担主轴定位与扭矩传递,周向小孔承担锁紧固定,定位孔承担装配对位,轮缘曲面承担带体支撑与传动,幅板承担结构连接与刚度支撑,圆弧过渡承担应力分散,所有特征的尺寸参数都需要和周边配套部件的参数一一匹配,不存在孤立的设计尺寸。在做三维建模的时候,要特别注意轮缘曲面的曲率连续性,不能出现折线或者曲率突变的面,否则加工出来的轮盘会和传动带贴合不良,导致传动效率下降、带体异常磨损;安装孔的位置度公差要在建模时就明确标注,保证加工后孔位和配对法兰的孔位完全对正,避免出现装不上螺栓的问题。
