工业方管型材焊接支撑机架结构

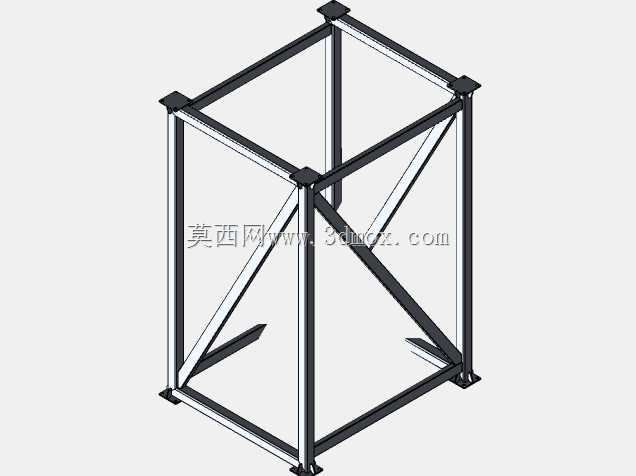

　　这类方管焊接机架是工业现场最常用的设备承载基础结构，广泛适配各类中小型生产设备、检测装置、物料承载台的安装需求，在自动化产线工位、实验室检测台架、小型加工设备底座等场景中都能见到同类结构的应用。从结构设计逻辑来看，整体采用矩形截面方管作为主承载构件，四根竖直方管作为主立柱承担竖向载荷，上下两层水平方管组成矩形框体形成顶部安装面与底部固定面的基础框架，区别于无斜撑的简易框体，该结构在两个相邻侧面增设了交叉斜撑杆件，斜撑两端分别与立柱、水平框梁焊接固定，能够有效抵消框架受侧向力时产生的形变，避免纯矩形框在受水平载荷、偏载时出现的平行四边形变形问题，大幅提升整体框架的抗扭、抗侧倾刚度。从安装边界来看，

　　底部四个立柱端设置了带安装孔的固定脚座，脚座板面预留螺栓过孔，可直接通过膨胀螺栓与混凝土地面固定，或是通过螺栓与底部减震垫、调节脚杯连接，适配不同地面平整度的安装需求，安装时需保证四个脚座的平面度误差控制在合理范围，避免框架安装后产生内应力导致后续焊接处开裂。顶部的四个框梁连接节点处设置了方形安装垫板，垫板上预留设备安装的螺纹孔或过孔，上方搭载的设备可直接通过螺栓固定在垫板上，无需额外在方管梁上现场打孔，减少现场安装的加工工作量。设计这类机架时，首先需要根据上方搭载设备的总重量、动载荷系数计算单根立柱的承载能力，选择对应壁厚的方管型材，避免型材选型过薄导致框架受载后出现立柱弯曲、焊缝开裂的问题，

　　斜撑的截面尺寸通常不小于主立柱截面的1/2，保证斜撑能够有效传递侧向力，斜撑与主框架的连接节点需要满焊处理，不能采用点焊固定，否则受反复冲击载荷时焊点容易脱落。在实际使用场景中，这类机架如果用于搭载振动类设备，还需要在底部脚座与地面之间加装橡胶减震垫，阻断振动向地面传递，同时斜撑的布置位置需要避开设备的走线、管路排布空间，避免后续安装设备时出现干涉。框架的尺寸设计需要匹配上方设备的安装孔位尺寸，顶部框体的内净尺寸需要大于设备底部的突出部件尺寸，预留足够的安装操作空间，底部框体距离地面的高度需要考虑日常清洁、管线铺设的需求，通常预留不小于100mm的间隙方便地面清扫与线缆、气管的穿设。

　　这类焊接机架在加工时需要先在工装平台上完成点焊定位，校验整体框架的对角线尺寸、立柱垂直度符合要求后再进行满焊，焊接过程中需要采取合理的焊接顺序控制焊接变形，避免焊接后框架出现扭曲、立柱倾斜的问题，焊接完成后需要对焊缝进行打磨处理，去除焊渣与焊接飞溅，后续可根据使用环境做喷漆、镀锌等表面处理，提升机架的防锈耐腐蚀能力，适配潮湿、多粉尘的工业使用环境。相较于铸铁整体底座，这类型材焊接机架的加工周期更短，成本更低，且可以根据实际安装需求灵活调整尺寸，不需要开模制作，非常适配非标准化的设备定制场景，在中小批量设备生产、工位定制化改造中应用占比极高。
