10mm引脚间距多阻值色环直插电阻

　　在消费电子、工业控制板卡、小型家电控制回路的PCB设计环节，直插色环电阻是最基础也最常用的无源限流、分压元件，本次建模的这款电阻覆盖1k、10k、330Ω、470Ω等常用阻值段，引脚间距统一为10mm，额定功率为1/4W，完全适配常规通孔插装工艺的生产装配要求。从实际选型应用来看，这类电阻广泛出现在电源回路的限流保护、信号采集回路的分压采样、LED指示灯的电流限制、三极管偏置回路的参数匹配等场景，是板级电路设计中用量最大的基础元件之一，建模时还原真实尺寸参数能大幅提升PCB布局阶段的干涉检查效率，避免后期打样出现元件与壳体、接插件等结构件的空间冲突。

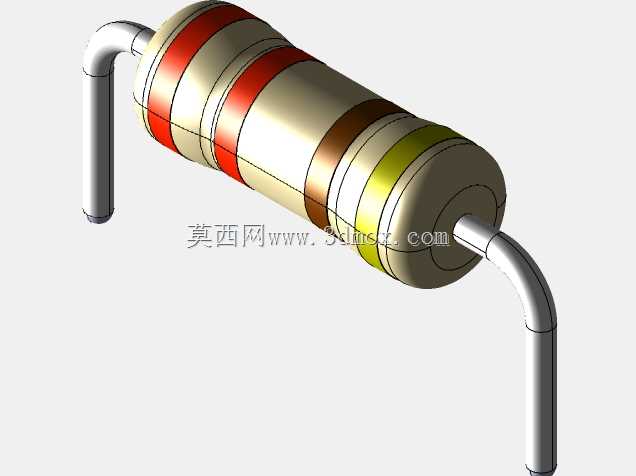

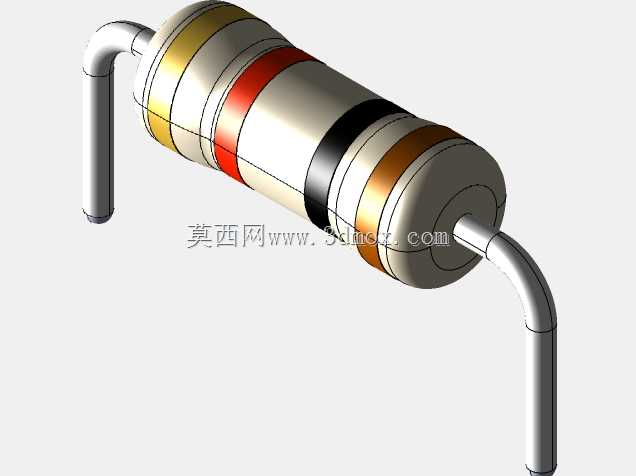

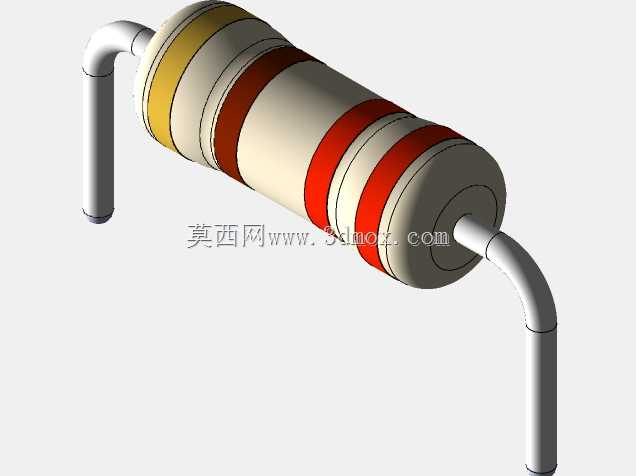

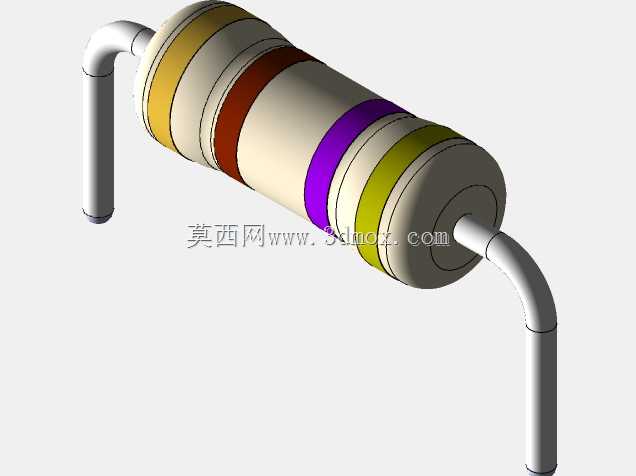

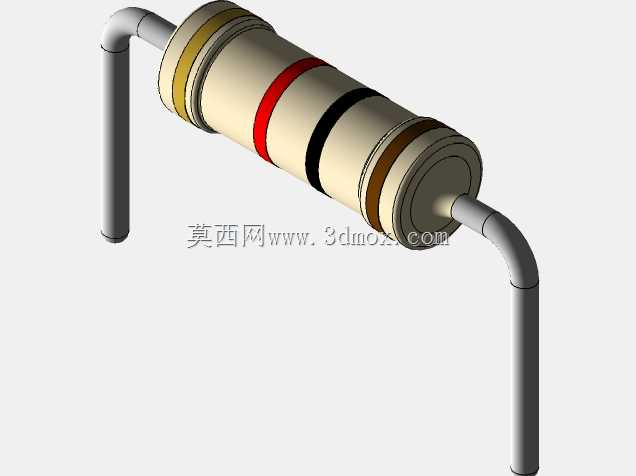

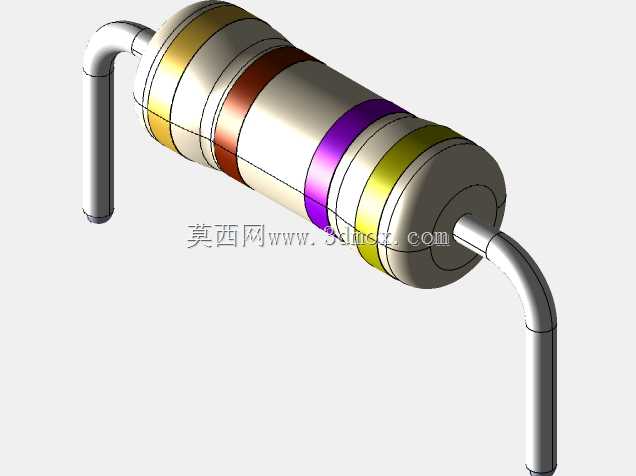

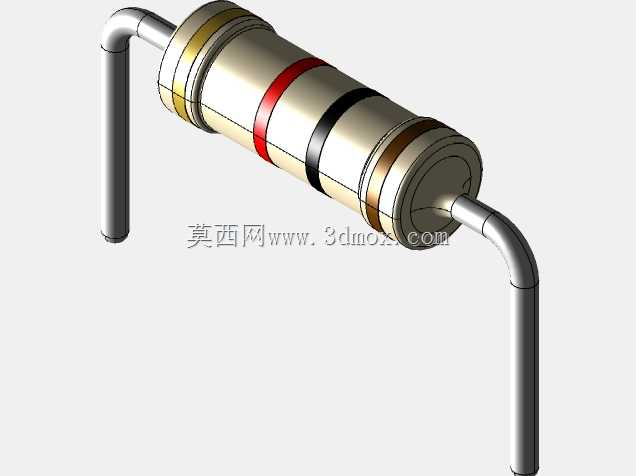

　　设计建模过程中，首先确定核心安装边界：两个弯折引脚的中心间距严格控制为10mm，引脚采用直径0.6mm的镀锡铜材建模，弯折处做R0.8mm的圆角过渡，还原实际生产中引脚的弯折工艺，避免直角建模带来的应力集中失真，引脚伸出电阻本体的长度统一为12mm，既满足波峰焊时的引脚吃锡长度要求，也预留了后期剪脚的余量空间。电阻本体部分采用直径3.2mm、长度9mm的圆柱结构，还原碳膜电阻的典型封装尺寸，本体表面的色环按照不同阻值的标准色码规则建模，比如1kΩ对应棕黑红金、10kΩ对应棕黑橙金、330Ω对应橙橙棕金、470Ω对应黄紫棕金，色环宽度、环间间距完全参照实物比例，方便设计人员在三维装配阶段快速识别阻值，不用反复切换二维BOM表核对参数。

　　从结构设计的细节来看，电阻本体两端的金属端盖做了0.3mm的凸起台阶，还原实际电阻的端帽压接结构，引脚与端盖的连接位置做了平滑过渡，没有生硬的直角拼接，更贴近真实元件的外观特征。建模时特意考虑了不同装配场景的适配性：当PCB板厚度为1.6mm的常规规格时，引脚穿过焊盘后伸出板面2mm，刚好符合波峰焊的工艺要求；如果是2mm厚的工业级PCB，引脚也有足够的长度穿过焊盘完成焊接，不会出现引脚长度不足的虚焊问题。另外，电阻本体与PCB板面的安装高度控制在4mm，既避免本体贴板导致的焊接散热不良，也预留了足够的走线空间，方便板面上在电阻下方走低压信号线，提升板面的空间利用率。

　　在实际工程应用中，这类1/4W直插电阻的工作环境温度覆盖-55℃到125℃，建模时虽然不需要体现材料参数，但准确的外形尺寸能帮助结构设计人员完成整机的热场仿真前置准备，比如在功率元件密集的电源板区域，准确的电阻占位可以模拟元件之间的散热间隙，避免布局过密导致的局部温升超标。很多新手建模时容易忽略引脚的弯折角度，把引脚做成垂直向下的直杆，实际上量产的直插电阻引脚都会按照标准间距做预弯折，保证插件时能顺利对准PCB焊盘，不会出现引脚歪斜插不进孔的问题，本次建模完全还原了预弯折的引脚形态，在做自动化插件仿真的时候，可以直接导入模型模拟插件机的夹取、插装动作，验证插件路径是否存在干涉。

　　从装配兼容性来看，10mm的引脚间距属于比较通用的封装规格，既可以用在单面板的手工焊接场景，也适配全自动波峰焊生产线的载具定位要求，不会因为间距特殊需要定制治具。建模时把电阻本体的表面做了细微的磨砂质感处理，还原碳膜电阻本体的哑光涂层特征，金属端盖和引脚做了镀锡的金属质感区分，在三维装配评审的时候，可以更直观地呈现整机内部元件的布局效果，方便非电子专业的结构设计人员快速识别元件类型，提升跨部门评审的沟通效率。另外，模型的本体和引脚是分开的独立实体，在做装配爆炸图的时候，可以单独拆分展示电阻的各个结构部分，用于生产作业指导书的配图，不需要再额外拆分模型。
