CA9V型直插式微调电位计结构设计

项目分类:传感器 发布时间:2022-05-03 ID:623389
  • CA9V型直插式微调电位计结构设计

  这款直插式可调电位元件,主要面向小信号电路参数校准场景设计,常见于消费类电子控制板、工业传感信号调理模块、小型仪器仪表的信号校准回路中,用来对回路的分压参数、基准电压偏移量做小范围精细调整,属于板载级的被动调节元件,不需要频繁操作,多数场景下完成生产校准后便会固定阻值,仅在设备维护、参数复校时才会再次调整。

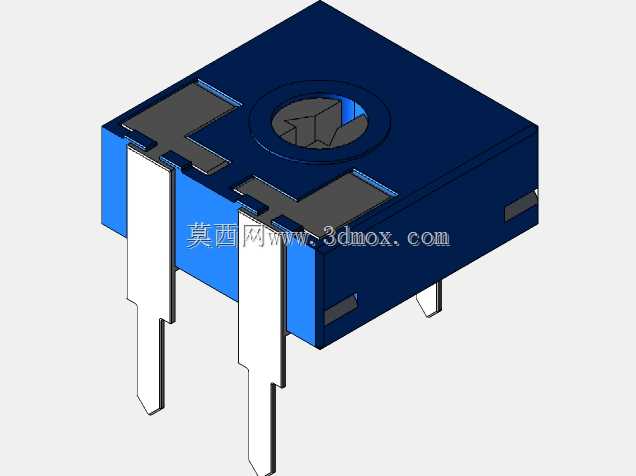

  从结构设计逻辑来看,元件主体采用方形塑封基座作为承载结构,基座选用耐温工程塑料注塑成型,能够匹配常规波峰焊、回流焊的工艺温度要求,避免焊接过程中基座受热变形导致内部触点移位。调节端设置在基座顶面中心位置,采用十字槽型调节口,适配常规一字、十字螺丝刀操作,调节口内部做了限位结构,旋转行程对应阻值的全范围变化,不会出现无限位空转导致内部碳膜层磨损的问题,调节扭矩控制在适合手动操作的区间,既不会因为扭矩过小受震动自行偏移,也不会因为扭矩过大导致调节时损坏碳膜。

  三个直插式引出引脚采用镀锡铜材冲压成型,引脚的排布间距符合通用板载元件的孔位设计规范,引脚宽度与厚度匹配标准PCB孔径,插装后引脚与焊盘的接触面积足够,焊接后能够提供可靠的结构固定力与电气连接性能,引脚伸出基座的长度兼顾了不同厚度PCB的插装需求,波峰焊后多余引脚长度可直接剪脚处理,不会影响元件本体的结构稳定性。基座内部的电阻体采用碳膜层印刷工艺,动触点采用弹性金属材料,始终保持与电阻体的可靠接触,调节过程中动触点沿电阻体表面平滑滑动,阻值变化线性度能够满足常规信号校准的精度要求,不会出现调节过程中阻值跳变的问题。

  外形尺寸上,方形基座的边长控制在小型化板载元件的常用尺寸区间,顶面调节端的凹陷深度做了专门设计,调节螺丝刀插入后不会出现打滑脱开的情况,基座侧面做了微小的定位凸点,插装时能够与PCB丝印框快速对位,避免出现插装反接的问题。安装边界方面,元件在PCB上占用的投影面积方正,周边不需要预留过大的操作空间,仅需在调节端正上方预留螺丝刀操作的垂直空间即可,相邻元件可以按照常规板载元件的间距排布,不会出现结构干涉。基座底部与PCB表面贴合的面做了平整度处理,插装后能够平稳贴在PCB表面,焊接后不会出现倾斜翘起的情况,长期使用过程中能够耐受常规的机械震动与温度循环冲击,不会出现引脚脱焊、内部触点接触不良的问题。

  在实际选型应用中,这类元件通常用在对成本敏感、校准后不需要频繁调整的电路场景,相比多圈精密电位器,它的结构更简单、成本更低、占用板面积更小,能够满足大部分民用、工业级非高精度调节场景的需求,设计建模时需要重点关注引脚的位置度公差,确保插装时能够顺利对应PCB孔位,同时调节端的中心位置要与基座外形保持足够的位置精度,方便生产校准环节的自动化调节设备对位。塑封基座的边角做了微小的倒角处理,避免注塑生产过程中出现边角缺料的问题,同时也能减少插装过程中边角刮擦阻焊层的情况。内部动触点的弹性压力经过反复验证,既保证接触可靠,又不会因为压力过大导致调节时磨损碳膜层,延长元件的储存与使用寿命。
