五吨级移动式龙门起重吊运架结构

　　这款五吨承载的移动式龙门架，主要面向车间内重型工件的周转、设备检修时的部件吊装、生产线旁的重型物料临时转运场景，在没有固定天车覆盖的作业区域，或是需要灵活调整吊装点位的维修、装配工位上，这类设备的适配性远高于固定安装的起重设施。不同于大跨度固定式龙门吊的厚重设计，这款设备采用分体式acero钢结构，两支腿底部配置万向脚轮，可在平整硬化的车间地面上推行移位，单台设备就能覆盖多个作业点位的吊装需求，不用额外铺设轨道，也不需要对车间地面做预埋处理，对于中小型加工车间、设备维修班组来说，部署成本和使用灵活度都有明显优势。

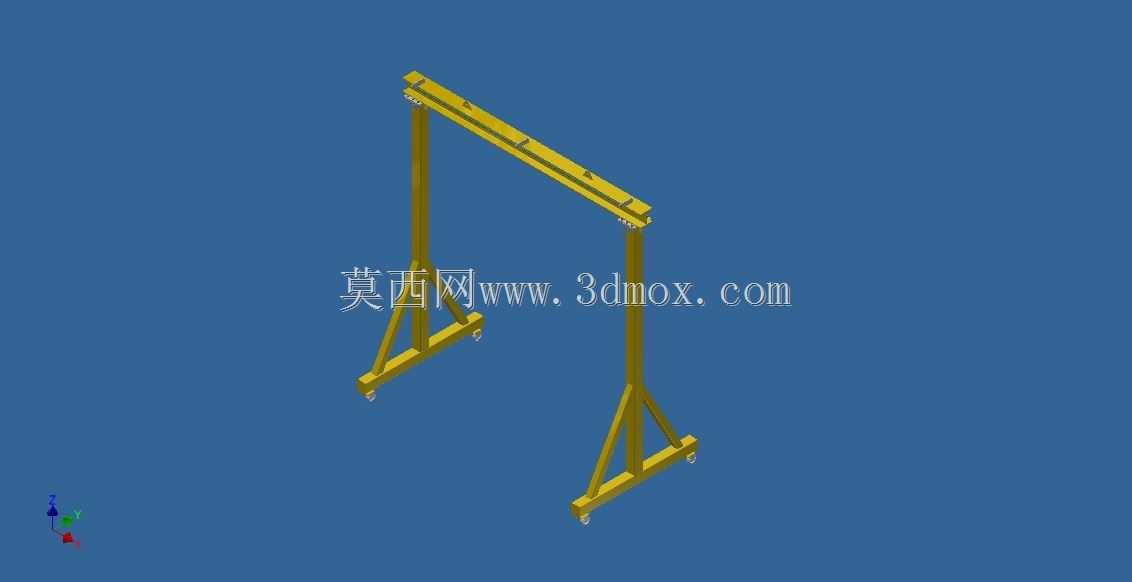

　　从结构设计逻辑来看，整个架体采用对称式三角稳定结构，两侧支腿并非单根立柱直连横梁，而是在立柱外侧增加斜向支撑筋，从横梁端部斜向延伸至支腿底部的脚轮安装座位置，形成稳定的三角受力体系，当横梁中部承受额定五吨载荷时，斜撑可以分担立柱承受的弯曲力矩，避免立柱根部出现应力集中导致的结构变形。横梁采用箱型截面设计，相比同重量的H型钢截面，箱型结构的抗扭性能更优，在吊点偏离横梁中心位置时，不会出现横梁侧向扭转的问题，横梁上预留的等距安装孔位，可以根据吊装需求调整电动葫芦或者手拉葫芦的安装位置，适配不同长度工件的吊装重心找正需求。

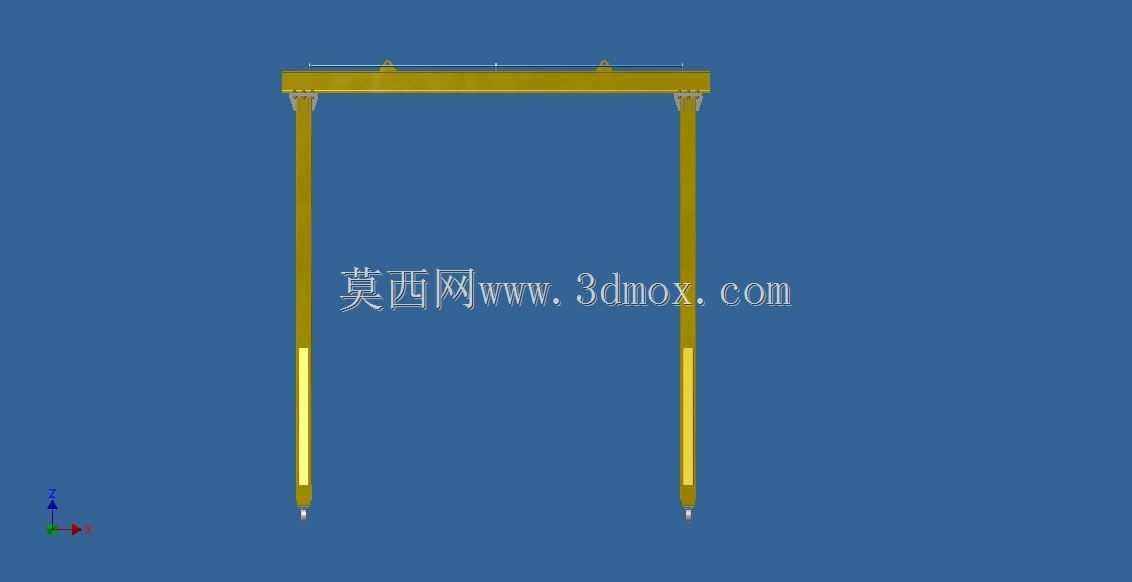

　　设计过程中首先明确的是额定载荷下的变形量控制要求，按照起重设备的结构安全规范，横梁中部满载时的最大下挠量需要控制在跨度的1/1000以内，因此在横梁截面参数选择上，通过有限元受力模拟反复调整了腹板和翼缘的板厚，在保证结构强度冗余的前提下尽可能控制架体整体重量，避免因为架体自重过大导致脚轮推行阻力过高，同时也能降低材料成本。支腿部分的高度设计兼顾了常见的车间作业需求，底部横梁距离地面的净空高度预留了足够的操作空间，既可以满足常规机床设备的部件吊装高度要求，也能适配标准规格的物料托盘从架体下方通过，不会因为净空不足影响物料周转。

　　安装边界方面，这款设备不需要做地面固定，仅要求作业地面为平整的硬化水泥地面，地面坡度不超过千分之三，避免架体停放时出现溜滑风险；两支腿展开后的横向宽度、横梁跨度都经过尺寸校核，在常规宽度的车间通道内可以顺利通行，转弯半径控制在较小范围，即使是车间内设备排布密集的通道也能顺利移位。脚轮选用带刹车装置的重型承重脚轮，单个脚轮的额定承载量留有足够安全冗余，架体移位到作业点位后，踩下所有脚轮的刹车装置即可锁定架体位置，吊装作业过程中不会出现架体移位的问题。

　　在实际使用场景中，这类移动龙门架常配合手拉葫芦或小型电动葫芦使用，用于机加工车间内重型模具的上下模转运、设备维修时电机、主轴等重型部件的吊装移位、装配工位上重型工件的抬升对位，相比叉车吊装作业，龙门架的吊装过程更平稳，吊点位置调整更精准，在需要精确定位的装配作业中优势明显；同时因为不需要固定安装，企业可以根据生产需求灵活调配设备使用位置，不用在每个作业点位都配置固定起重设施，对于多品种小批量的生产车间来说，设备利用率远高于固定起重设备。结构上所有的连接节点都采用高强螺栓装配，不需要现场焊接作业，设备进场后只需要按照装配流程拧紧对应扭矩的螺栓即可投入使用，后期如果需要调整架体高度或者跨度，也可以通过更换对应段的结构件实现快速改制，不用整体报废更换架体，全生命周期的使用成本更低。
