四人承载结构钢施工吊笼设计

　　在建筑施工、工业设备维保、场馆外立面作业等涉及高空临边作业的场景中，可靠的载人作业承载装置是保障作业安全、提升施工效率的核心配套工装，这款四人承载的结构钢吊笼，正是针对常规高空作业场景下的小班组载人需求开发的实体承载结构。从实际使用场景来看，这类吊笼多配合塔式起重机、施工升降机或者小型车载吊具使用，常见于外墙涂装、管线布设、钢结构节点焊接、高空设备检修等作业环节，区别于大尺寸的载货施工平台，小尺寸载人吊笼更适配狭窄作业面的转场需求，不需要占用过大的吊装运力，小班组作业时调度更灵活。

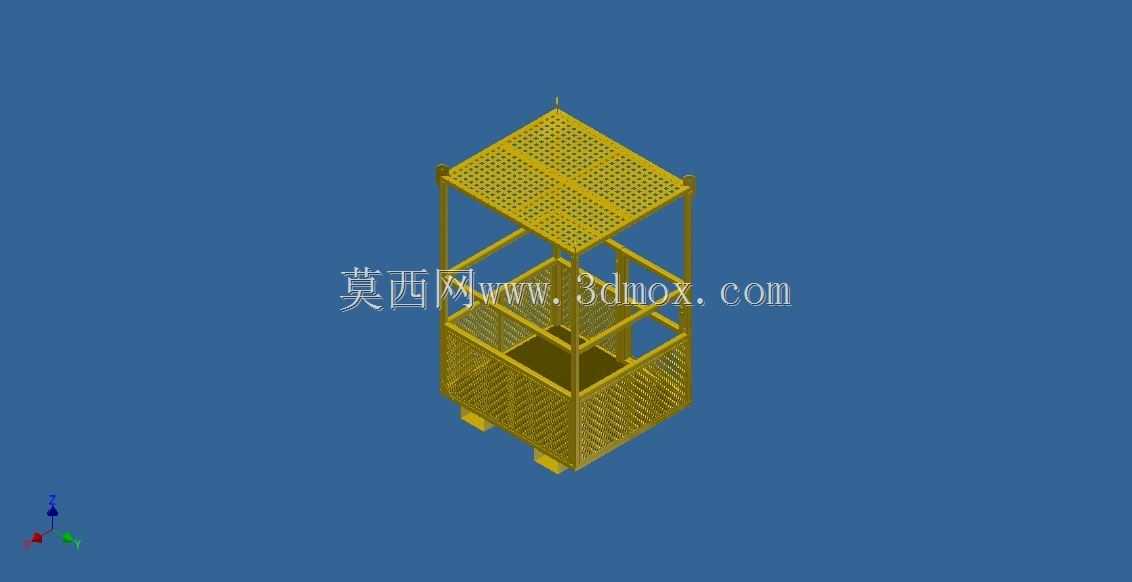

　　整个吊笼的主体框架采用矩形结构钢焊接成型，底部为整板式承载底座，底座下方设置有四个定位支脚，一方面在吊笼落地放置时可以保证底部与地面留有足够间隙，避免底部承载面板直接接触地面的积水、杂物，延长底板使用寿命，另一方面支脚的位置也对应吊点的传力路径，吊装时整个框架的受力传递更均匀，不会出现局部应力集中导致的框架变形。底部承载面板采用防滑花纹钢板制作，边缘做了满焊密封处理，避免作业过程中随身携带的小工具、紧固件从底板缝隙掉落造成高空坠物风险，底板的额定承载按照四人作业加随身工具的总载荷设计，预留了足够的安全冗余，即使作业人员携带焊接设备、检测仪器等较重工具，也能满足承载要求。

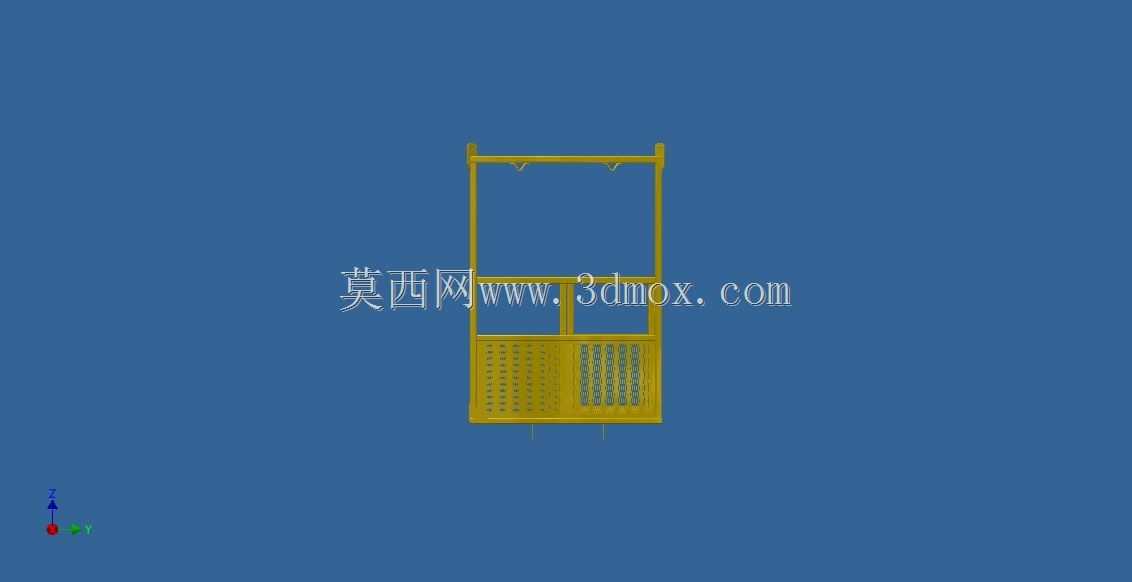

　　吊笼的四周防护结构采用分层设计，下半部分为高度1.2米的冲孔钢板围挡，冲孔结构既可以减轻整体自重，又能保证围挡的防护强度，避免作业人员肢体意外伸出笼外，同时不会完全遮挡作业人员的视线，方便观察周边作业环境；上半部分为高度0.8米的框架式护栏，护栏横杆采用与主框架同规格的结构钢，中间设置有两道横向加强筋，顶部设置有整圈的防护顶板，顶板采用格栅式冲孔钢板制作，既可以阻挡上方可能掉落的小型坠物，又不会遮挡吊装时的指挥视线，顶板与主框架之间采用螺栓加焊接的双重固定方式，保证连接强度。

　　吊笼的顶部四个角点设置有一体式吊耳，吊耳与主框架的立柱直接焊接连接，焊接位置做了三角加强筋补强，吊点位置经过受力验算，保证四个吊点受力均匀，吊装时吊笼始终保持水平状态，不会出现倾斜侧翻的风险。吊笼的一侧设置有向内开启的安全门，门体采用与侧围挡一致的冲孔钢板制作，门轴采用可拆卸式销轴结构，门锁采用弹簧式自动插销，关闭后可以自动锁止，避免作业过程中门体意外开启，门体与框架之间的间隙控制在10毫米以内，防止卡滞衣物或者工具。

　　从设计思路上，整个结构优先考虑的是作业安全性，所有的棱角位置都做了圆角打磨处理，避免剐蹭作业人员，框架的所有焊接位置都要求满焊，焊后做焊渣清理和防锈涂装，适合在户外露天环境下长期使用。尺寸设计上，吊笼的内部净空间按照四名成年作业人员同时站立并携带随身工具的需求设置，不会出现过于拥挤的情况，外部整体尺寸控制在常规施工电梯的轿厢尺寸范围内，既可以配合吊具吊装使用，也可以直接放入施工电梯内转场运输，不需要额外拆解。安装边界方面，吊笼本身不需要额外的固定基础，落地时依靠四个支脚即可稳定放置，吊装时仅需要将卸扣与顶部四个吊耳连接即可，不需要额外的辅助连接件，适配市面上绝大多数的常规吊装索具。

　　在实际使用过程中，这类小尺寸载人吊笼的灵活性优势非常明显，比如在大型场馆的顶部设备检修作业中，大尺寸作业平台无法到达的狭窄机位，这种小吊笼可以直接吊装到位，作业人员在笼内可以完成设备拆装、线路检修等操作，四周的防护结构可以给作业人员足够的安全防护，不需要额外佩戴全身式安全带的冗余防护，当然按照高空作业规范，作业人员还是需要将安全绳挂在吊笼的专用挂点上，形成双重防护。另外在钢结构厂房的施工过程中，作业人员需要在不同的钢柱、钢梁节点之间移动作业，这种吊笼可以随吊机灵活转场，相比传统的脚手架作业平台，不需要反复搭设拆除，能大幅提升作业效率，降低施工成本。

　　结构细节上，吊笼内部还设置有工具挂杆和物料放置台，作业人员可以将常用的扳手、焊枪、检测工具等挂在挂杆上，小批量的紧固件、密封件等物料可以放在放置台上，不需要全程手持，降低作业强度。整个吊笼的自重控制在合理范围内，常规的小型吊机即可满足吊装载荷要求，不需要动用大吨位吊装设备，进一步降低了使用成本。框架的涂装采用醒目的工程黄配色，在高空作业环境下辨识度很高，方便吊装指挥人员观察吊笼位置，避免碰撞周边结构。
