矿业建筑用直爬梯护笼结构设计

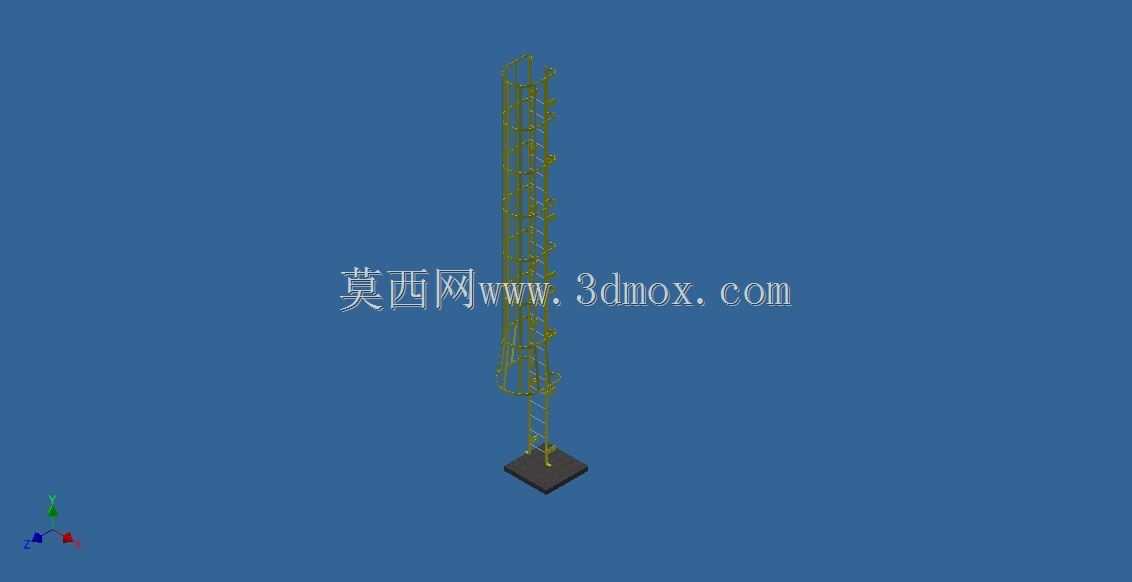

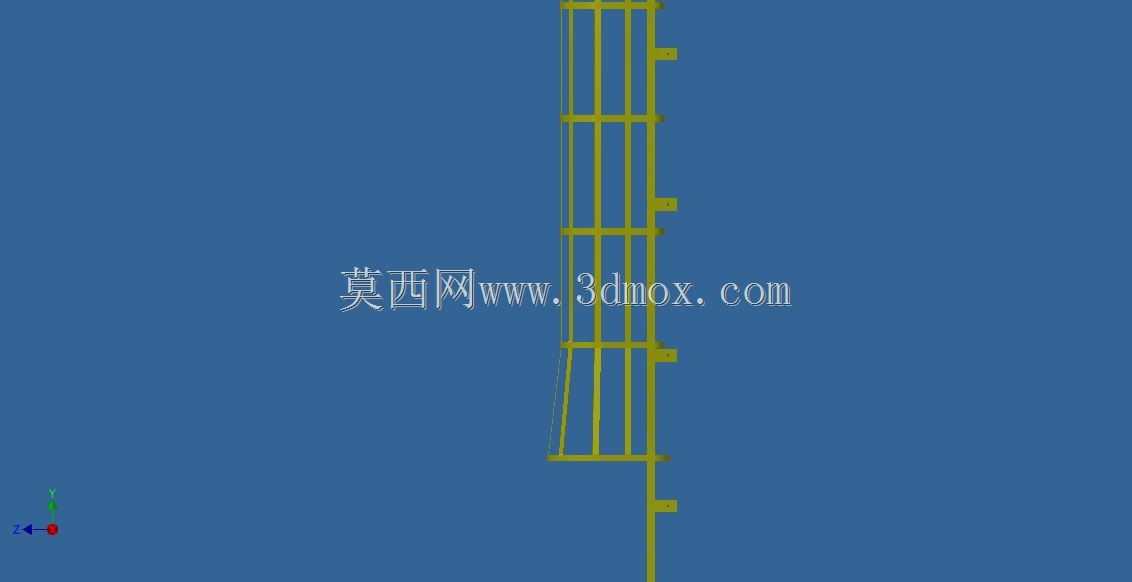

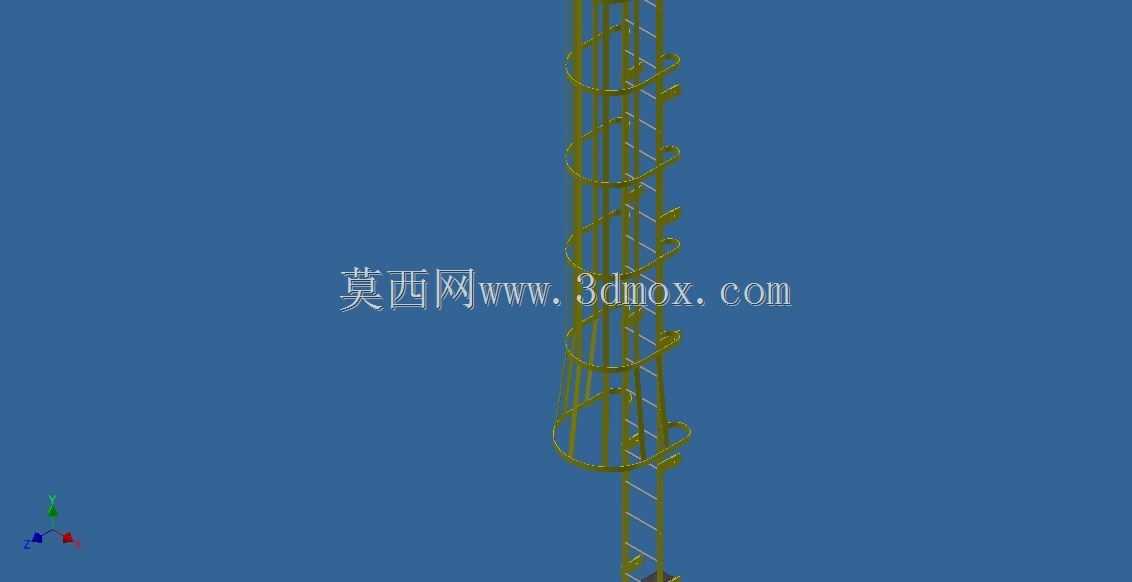

　　这款梯具结构的设计，最初是针对非煤矿山井下中段联络通道、地表工业厂区建构筑物登高检修的实际需求做的方案，区别于普通民用直梯，整套结构从安全冗余、安装适配性上做了针对性的工程化调整。先从安装边界来说，底部采用方形预埋式底座，底座预留四个地脚螺栓安装孔，适配混凝土基础二次浇筑固定，基础要求的平面尺寸不小于600mm见方，预埋深度根据现场登高高度调整，常规10米以下梯段的预埋深度不小于300mm，能保证梯身整体抗侧翻能力满足工业现场1kN水平侧向载荷的要求。梯身主肢采用等边角钢拼接，踏棍采用圆钢等间距排布，踏棍间距严格控制在300mm，这个尺寸是结合成年男性作业人员登高步幅做的适配，不会出现步距过大导致的攀爬疲劳，也不会因为间距过小出现踏空磕碰的问题。护笼部分是这套结构的核心安全设计，从距离基准面2米高度开始设置环形护圈，护圈之间通过竖向扁钢拉结，护笼的内部净空直径控制在700mm，既不会因为空间局促影响作业人员攀爬时的肢体活动，也不会因为间隙过大失去防坠落的防护作用，最顶部的护圈延伸至登高作业平台面以上1.2米，能给作业人员跨向平台时提供足够的手扶依托。

　　从应用场景来看，这套结构除了矿业领域的井架、溜井检修平台登高使用，也适配建筑领域的厂房外墙设备检修、烟囱旁永久登高通道、污水处理池顶巡检通道等场景，不同场景下可以根据实际登高高度做梯段的模块化拼接，单段梯长控制在6米以内，段与段之间采用法兰板螺栓连接，不需要现场焊接，能大幅降低高空作业的安装难度。设计过程中特意规避了普通直爬梯的常见缺陷：比如踏棍和主肢连接采用满焊工艺，焊后做打磨处理，不会出现毛刺刮扯作业人员劳保服的问题；护笼的竖向拉结筋均匀布置8根，每根拉结筋的直线度控制在1/1000以内，攀爬过程中不会出现突兀的凸起剐蹭安全带挂点；梯身整体和固定墙面的连接采用可调节支架，支架长度可以根据墙面的凹凸情况在100-300mm范围内调整，能适配不同平整度的安装基面，不需要额外做基面找平处理。

　　从功能特性上来说，整套梯具没有多余的装饰性结构，所有构件都承担实际的力学作用，主肢角钢的选型根据梯高做匹配，6米以下梯段采用L505角钢，6-12米梯段采用L636角钢，能保证梯身整体的挠度在额定载荷下不超过1/250，攀爬过程中不会出现明显的晃动感。护笼的环形护圈采用扁钢弯制，接头处采用双面焊接，焊后做钝化处理，能适应户外高湿、高粉尘的使用环境，减少锈蚀带来的结构强度衰减。另外在梯身每隔2米的位置设置一个休息平台小踏板，供长时间攀爬的作业人员临时倚靠休息，这个细节是结合矿山井下长距离登高的实际反馈加的设计，之前很多无休息结构的长直梯，作业人员攀爬中途体力不支时没有临时停留的依托，很容易出现高空坠落风险。

　　设计的时候也考虑了运输和现场组装的便利性，所有构件都做了模块化拆分，单个构件的重量不超过50kg，不需要大型吊装设备，两名作业人员就能完成现场的拼接和安装，所有连接螺栓都采用防松垫片，避免长期使用过程中因为现场设备振动、风力扰动导致的螺栓松动。梯身底部距离地面的高度控制在150mm，既不会因为间隙过大导致人员攀爬第一步时踏空，也不会因为间隙过小被地面积水、积渣掩埋，影响底部结构的检查维护。针对建筑领域外墙使用的场景，还特意在连接支架上预留了绝缘垫片的安装位，能避免梯身和建筑避雷带直接连通，减少雷雨天气的感应电风险。整套结构没有复杂的曲面构件，所有零件都可以采用常规的型材切割、弯制、焊接工艺加工，不需要开模，加工成本可控，适合批量预制后运往不同现场快速安装，能满足矿业、建筑行业大量分散点位的登高设施建设需求。
