直径六米高度六米立式储料仓储罐结构

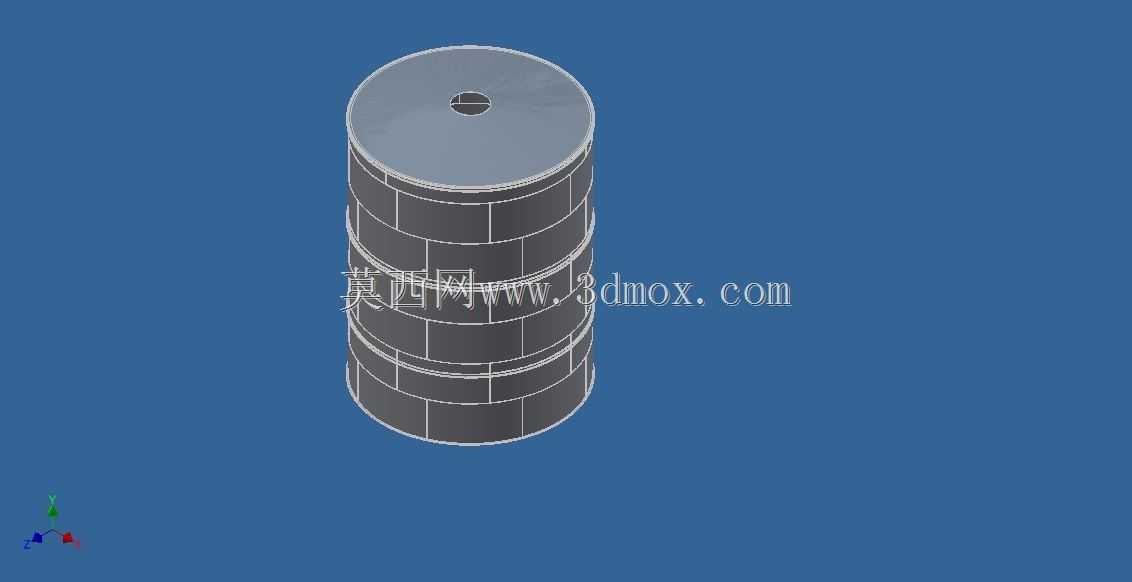

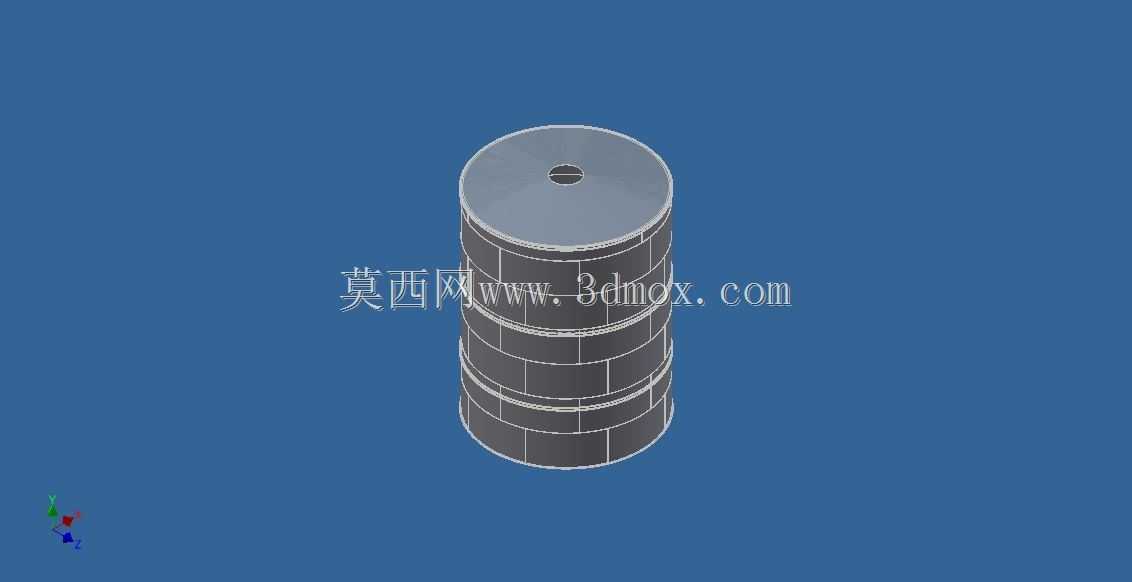

　　在粮油加工、化工原料中转、市政供水调蓄、散料暂存等多个工业场景中，大容积立式圆柱储罐都是核心的静态存储单元，本次呈现的直径6米、高度6米的立式储罐结构，完全围绕现场落地安装、长期满载运行的实际需求完成结构设计。从安装边界来看，该储罐总高6米，筒体直径6米，落地安装时需要预留的基础平面尺寸不小于7米见方，基础周边要留出至少1.2米的环形操作通道，方便后期做焊缝检测、外壁防腐维护、附件检修作业；罐顶中心预留的工艺接口，可根据实际存储介质适配进料管、呼吸阀、人孔或者料位计安装座，不需要额外对罐顶结构做二次开孔补强，设计阶段已经提前核算了开孔区域的应力分布，在接口周边做了局部加厚处理。

　　从结构设计思路上，筒体部分采用多圈环向加强筋搭配纵向加强肋的布局，没有选用超厚钢板整体卷制的方案，而是通过等强度设计思路，在罐壁下部承受液体静压更大的区域适当增加壁板厚度，上部壁板在满足结构刚度的前提下适当减薄，配合等间距布置的环向加强圈，既能够保证满载时罐壁不会出现鼓胀变形，又能合理控制整体的钢材用量，降低设备自重给基础带来的荷载。罐底采用边缘加厚的平底结构，和混凝土基础之间预留了二次灌浆层的安装间隙，安装时可以通过垫铁调整罐体的水平度，避免因基础沉降不均导致罐底焊缝出现拉裂问题；罐顶为拱顶和平顶结合的结构，顶部的检查口可以满足检修人员进出罐体内部做清理、焊缝探伤的需求，顶部边缘做了圆弧过渡处理，避免应力集中。

　　实际使用过程中，这类储罐可以存储常温常压下的液态介质，比如生产用循环水、中性化工溶液、食用级植物油，也可以适配部分颗粒状散料的暂存，比如塑料粒子、粮食谷物，只需要根据存储介质的特性调整内壁防腐涂层的选型即可。罐体侧壁可以根据工艺需求在不同高度预留出料口、取样口、液位计安装位，所有预留接口的位置都避开了环向和纵向的焊缝区域，避免焊接应力叠加带来的结构隐患。和同容积的方形储罐相比，圆柱式结构的受力更加均匀，内部没有直角积料区域，不管是储液还是储散料，都不容易出现物料残留挂壁的问题，后期清理维护的工作量更小。

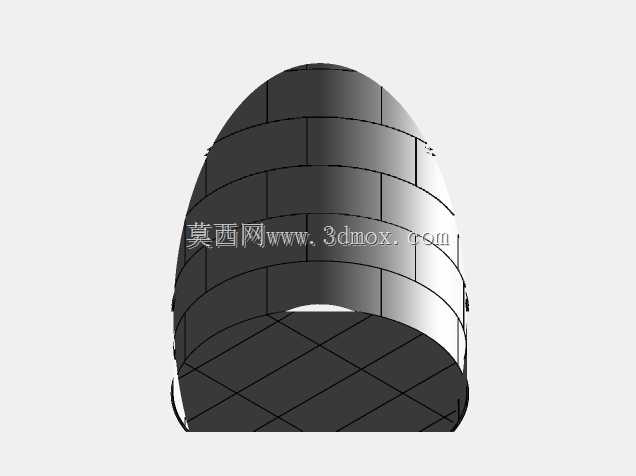

　　建模过程中完全按照实际加工的工艺逻辑拆分零件，每一圈壁板的卷制尺寸、加强筋的安装位置、焊缝预留间隙都和实际生产要求保持一致，结构工程师可以直接在这个模型基础上调整接口位置、壁厚参数，快速适配不同项目的存储需求，不需要从零开始搭建筒体结构，能大幅缩短前期方案设计的周期。需要注意的是，该模型对应的储罐为常压存储设备，不适用于带压介质的存储，如果要存储有挥发性或者带压的介质，需要重新核算罐顶和壁板的承压能力，调整壁厚和密封结构的设计。
