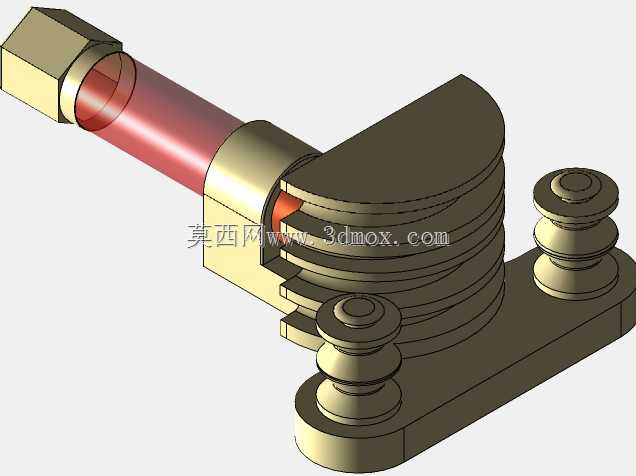

带安装底座侧接式电缆密封固定接头结构

　　接头内孔适配直径6-10mm的常规信号电缆、动力控制电缆，六角结构可配合标准扳手完成锁紧操作，接头内部可嵌套橡胶密封环与金属卡环，当线缆穿入后旋紧接头端的压紧螺母，即可同步实现线缆外壁的径向密封与抗拉拽固定，避免设备运行过程中线缆受外力拉扯出现接线端松脱、密封失效的问题。结构中部的叠层式缓冲结构是设计中的核心细节，区别于常规直连式电缆接头，该结构在接头与安装底座之间设置了多层环形叠片结构，可在设备运行产生振动、线缆受侧向力拉扯时提供一定角度的偏转余量，避免线缆根部反复弯折出现线芯断裂、外护套破损的问题，叠层结构的偏转角度最大可支持15度的侧向偏移，完全覆盖工业现场布线时常见的线缆走线偏差、设备振动带来的线缆位移量。在工业电气柜布线、户外设备接线、传感器信号传输线路布设场景中，线缆穿入设备壳体后的密封、固定与应力释放是结构设计中不可忽视的环节，这款侧接式带安装底座的电缆固定结构，正是针对这类布线需求完成的三维结构设计。从实际安装边界来看，该结构自带一体化成型的平板安装底座，底座上预留两个对称分布的螺栓安装孔，可直接通过M4规格螺栓固定在设备壳体的预设安装平面上，无需额外设计转接支架，安装孔中心距与常规小型电气接线座的安装尺寸兼容，适配厚度1.5-3mm的冷轧钢壳体、工程塑料壳体的安装需求，安装后底座与壳体贴合面可预留0.5mm的密封垫安装槽位，满足IP65级防护的密封面设计要求。线缆接入端采用侧置六角内螺纹接头结构，

　　从结构设计思路来看，整个构件采用一体化建模思路完成，安装底座、叠层缓冲段、侧接接头三个部分的衔接处均做了R2-R3的圆角过渡，避免应力集中导致的结构断裂风险，所有配合面的公差预留均按照机械加工常规公差设定，金属材质版本可采用黄铜镀镍工艺加工，兼顾防腐蚀性能与结构强度，工程塑料版本可采用PA66加玻纤材质注塑成型，适配低成本、轻量化的安装场景。在实际设备选型应用中，这类结构常被用在户外传感器的接线端、小型工控设备的线缆引出口、移动机械设备的布线过渡位置，相比普通的电缆格兰头，自带安装底座的设计省去了在设备壳体上加工大直径穿线孔的工序，仅需加工两个对应安装孔与一个小直径穿线孔即可完成装配，大幅降低壳体加工的工艺难度，

　　同时叠层缓冲结构的存在，可将线缆根部的弯折应力分散到多层叠片上，相比常规接头直接夹持线缆的结构，线缆的抗弯折疲劳寿命可提升三倍以上。建模过程中对各个部件的装配间隙做了精准设定，接头内孔与线缆的配合间隙控制在0.3-0.5mm，既保证密封环压缩后可充分填充间隙，又不会因为间隙过小导致线缆穿装困难，叠层结构之间的配合间隙设定为0.1mm，既保证各层之间可灵活偏转，又不会出现过大的间隙导致密封性能下降，安装底座的厚度设定为4mm，在M4螺栓锁紧时可提供足够的结构强度，不会出现底座变形导致贴合面密封失效的问题。针对不同的应用场景，该结构还可通过调整接头内孔尺寸适配不同线径的电缆，调整安装孔的中心距适配不同设备的安装点位，

　　叠层的数量也可根据所需的偏转角度灵活调整，整体结构的模块化程度较高，可快速衍生出适配不同布线需求的系列化型号。在实际装配流程中，操作人员可先将密封环、卡环预装到接头内部，再将线缆从接头端穿入，完成内部接线后将底座通过螺栓固定在设备壳体上，最后旋紧接头端的压紧螺母即可完成全部装配，整个装配过程无需特殊工具，常规的扳手、螺丝刀即可完成操作，装配效率相比传统分体式接线结构提升40%以上。结构的外形轮廓做了圆弧化处理，没有尖锐的棱角，在设备运输、安装、维护过程中不会划伤操作人员，也不会刮蹭线缆外护套，整体外形尺寸紧凑，安装后突出设备壳体的高度仅为32mm，不会占用过多的设备外部空间，适配设备内部空间紧凑、外部安装空间有限的布线场景。
