多接口法兰式方形连接腔体结构件

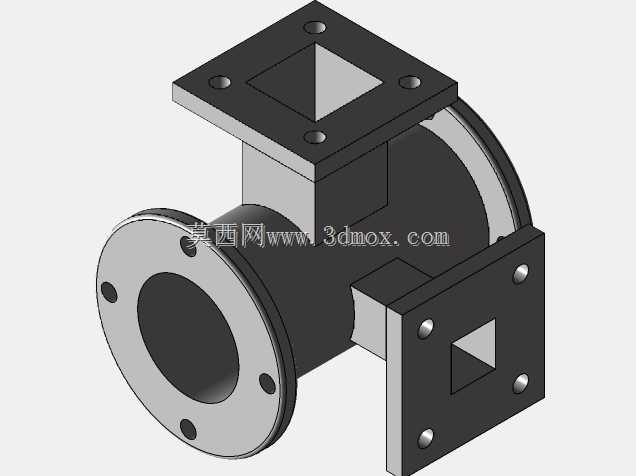

　　在工业管路系统、流体输送设备以及检测传感装置的集成布局中，这类多接口转接腔体是非常常见的核心连接构件，日常在车间做设备改造、管路排布的时候，经常会遇到不同截面形状管路需要汇接、转向的需求，常规的标准三通、弯头大多是等径圆形接口，没法直接适配方形截面的管路或者方形安装面的功能部件，这时候就需要这类定制化的转接腔体来完成不同接口形式的匹配衔接。从结构上看，这个构件主体采用圆筒形主腔体设计，主腔体一端设置带螺栓孔的圆形法兰盘，法兰盘上均匀分布四个安装孔，孔位按照常规圆形法兰的均布原则设计，能和同规格的圆形管路、检测探头或者执行器端面对接，安装时通过螺栓穿入孔位锁紧，配合端面密封垫就能实现可靠的密封连接，避免输送介质出现泄漏。

　　主腔体的侧壁上延伸出两个垂直于主腔体轴线的方形连接段，每个方形连接段的端部都设置了方形安装法兰板，法兰板上同样布置了四个安装孔，孔位对应方形接口的四个角位置，用来对接方形截面的管路、方形安装基准的功能模块，这类方形接口在一些通风管路、特殊介质输送通道或者光学检测通道里应用较多，相比圆形接口，方形接口在需要防转定位、或者对接方形截面流道的场景下，安装对位更方便，不需要额外调整周向角度。设计这类构件的时候，首先要确定主腔体的通径尺寸，要保证各个接口汇入后的流道通流面积满足流量要求，避免出现通流截面突变导致的介质压损过大、流道紊流的问题，主腔体的壁厚要根据实际工作压力来计算，常规低压工况下壁厚满足结构刚性即可，如果是带压输送的场景，

　　还要结合材料的许用应力校核筒体、法兰位置的强度，避免受压后出现变形泄漏。安装边界方面，圆形法兰端的安装尺寸要匹配对接端的法兰规格，螺栓孔的中心距、孔径都要和对接件保持一致，两个方形法兰的安装面要保证和主腔体轴线的垂直度，避免安装后对接的管路出现别劲、密封面贴合不严的问题，方形法兰上的安装孔位置要和对接方形件的孔位完全对应，同时要预留足够的螺栓操作空间，保证安装时扳手能顺利伸入拧紧螺栓。实际应用中，这类构件可以用在气体检测设备的气路汇接部分，将不同方向的采样气路汇入主腔体，主腔体端部安装检测传感器，直接对汇入的气体进行参数检测；也可以用在小型工业设备的冷却水路转接，将不同方向的冷却管路汇总到主腔体，再统一输送到冷却回路中；

　　还可以作为小型除尘设备的风道转接件，连接不同方向的方形通风管和圆形主风管，实现风道的转向汇流。建模的时候要注意各个连接段和主腔体的相交位置做圆角过渡，避免出现应力集中的问题，尤其是在承压使用的场景下，尖锐的相交棱边很容易在压力循环作用下出现疲劳裂纹，圆角过渡不仅能降低应力集中系数，还能减少流道内的阻力，让介质流动更顺畅。另外，各个法兰的安装端面要设计成平整的加工面，保证和对接件贴合时的平面度，密封槽的设计可以根据实际密封需求选择，如果是气体介质或者压力稍高的场景，可以在法兰端面上加工密封槽，安装O型圈来提升密封可靠性，如果是低压通风类的场景，直接靠平面加密封垫就可以满足密封要求。这类构件的材料选择也比较灵活，普通工况下用常用的工程塑料或者铝合金就可以，重量轻加工方便，有防腐要求的场景可以选用不锈钢材质，强度高耐腐蚀性好，能适应潮湿或者有腐蚀性介质的使用环境。
