腰型法兰式穿舱安装传感连接基座结构

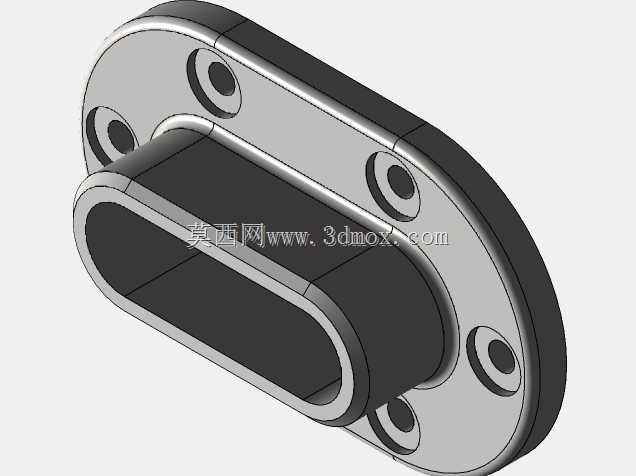

　　在工业传感检测、流体管路穿舱布线、气动信号传输的现场安装场景中，这类腰型法兰结构的连接基座是解决舱壁两侧构件连通、同时保证安装定位精度与密封性能的常用结构件。不同于常规圆形法兰的全周螺栓固定逻辑，该结构采用长圆形的法兰安装面，配合沿长轴对称分布的六个螺栓过孔，能够在安装空间受限、舱壁开孔为腰型长圆孔的工况下，实现更灵活的对位调整，避免圆形法兰在狭长开孔处无法适配、密封面压合不均的问题。从结构功能来看，该构件主体分为法兰贴合面与中空穿接筒体两部分，法兰面背面与舱壁安装面直接贴合，设计时需要保证法兰贴合面的平面度控制在0.05mm以内，表面粗糙度达到Ra1.6，才能配合密封垫片实现安装后的静密封效果，防止舱内外的粉尘、

　　水汽或者流体介质从安装缝隙渗漏。中空的筒体部分为贯通式结构，内壁做了等壁厚设计，壁厚均匀控制在3mm，既可以作为传感线缆、气路导管的穿接通道，也可以直接作为介质流通的流道使用，筒体端部做了R1.5的圆角过渡，避免穿线时尖锐边角划伤线缆绝缘层，也能减少流体通过时的局部阻力损失。设计过程中，首先要确定的是穿接通道的有效通径，该结构的腰型通径尺寸适配常规的矩形截面传感探头或者多根并行线缆的穿设需求，通流截面比同外接圆直径的圆形通道大32%左右，能够在有限的法兰安装轮廓下获得更大的穿接空间。安装边界方面，法兰整体的长轴尺寸需要匹配舱壁上预留的腰型开孔长度，法兰宽度比开孔宽度大8mm，保证密封面有足够的压合余量，

　　六个安装孔的孔位公差按照H7级精度设计，螺栓采用M4规格的内六角圆柱头螺钉，安装时的拧紧力矩控制在2.5N·m，沿法兰长轴方向对称分次拧紧，避免法兰面受力不均导致翘曲，影响密封效果。筒体的伸出长度根据舱壁的壁厚确定，常规配置下筒体伸出法兰面的长度为12mm，能够穿过厚度10mm以内的舱壁板材，端部可以配合卡箍、快插接头或者锁紧螺母实现外侧构件的固定，不需要额外焊接转接件，减少现场安装的加工工序。在实际应用中，这类结构常被用在自动化设备的舱体传感安装位、真空腔体的引线穿舱位置、小型气动设备的气路穿板连接点，相比定制化的焊接穿舱件，该结构的一体加工成型方式不存在焊接变形的问题，安装后的形位公差更容易保证，后期维护拆卸也更方便，

　　不需要破坏舱壁结构就能完成内部传感元件的更换。结构建模时需要注意法兰与筒体衔接处的圆角处理，衔接位置做R2的内圆角过渡，减少应力集中，在承受舱内外压差或者安装螺栓预紧力时，避免衔接位置出现应力开裂的问题，同时法兰的外轮廓边缘做了C1的倒角，去除加工毛刺，安装时不会划伤操作人员的手部，也能让法兰更顺畅地对位放入安装位。针对不同的使用工况，该结构的材质可以选用6061铝合金做阳极氧化处理，适配普通工业环境的轻量化安装需求，也可以选用304不锈钢材质，用于有腐蚀性介质或者食品级要求的生产场景，两种材质的结构尺寸完全一致，不需要修改安装孔位就能直接替换，方便不同场景下的选型适配。
