双环弧形连接传动构件结构设计

　　该构件属于机械传动系统中的铰接式连接传力部件，常见于需要实现定轨迹往复摆动、扭矩传递的中低速传动场景，在轻工自动化输送线的摆杆机构、小型内燃机的气门传动组、纺织机械的导纱摆臂机构、健身器材的阻力传动结构中都能见到同原理构件的应用。从实际使用场景来看，这类构件主要承担两个旋转副之间的动力传递与运动轨迹约束功能，工作过程中需要持续承受交变的拉压载荷与小幅弯曲载荷，部分工况下还需要耐受周期性的冲击载荷，因此结构设计阶段对刚度与重量的平衡有较高要求。

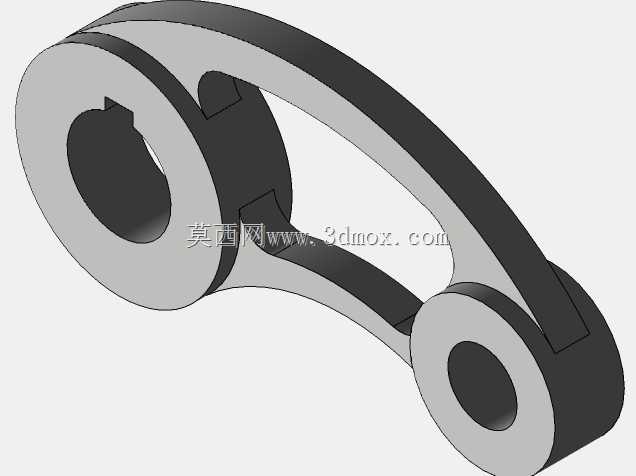

　　从结构设计思路来看，该构件采用两端环形铰接座加中间弧形连接臂的整体构型，两端的环形结构分别对应两个铰接安装位，其中直径较大的一端内孔带有键槽结构，用于和带键的传动轴配合，实现周向固定以传递扭矩，避免工作过程中出现相对转动打滑的问题；直径较小的一端为光孔结构，用于配合铰接销轴或衬套，实现与相邻构件的相对转动。中间的连接臂采用弧形变截面设计，并非等截面直杆结构，这种设计一方面是为了避让运动路径上的其他相邻构件，避免机构运动过程中出现干涉碰撞，另一方面是通过弧形的力流走向优化，让载荷从大端铰接位传递到小端铰接位的过程中，应力分布更加均匀，避免直角连接处出现应力集中导致的疲劳断裂问题。连接臂的截面采用箱型镂空结构，在保证整体抗弯抗扭刚度的前提下，尽可能去除非受力区域的材料，降低构件自身重量，减少运动过程中的惯性载荷，提升机构的动态响应性能。

　　从安装边界与尺寸适配角度来看，大端带键槽的内孔尺寸需要与配合的传动轴直径严格匹配，键槽的宽度、深度符合平键连接的标准公差要求，装配时可以通过轴肩或者轴用挡圈实现轴向定位，防止工作过程中出现轴向窜动；小端的光孔内径需要适配对应规格的铰接销轴，孔的端面需要保证与孔轴线的垂直度，避免装配后销轴出现偏载导致的衬套异常磨损。构件整体的外轮廓弧形半径需要结合机构的运动行程做校核，确保整个摆动角度范围内，弧形臂的外边缘不会与周边的机架、其他传动构件发生运动干涉，两端铰接孔的中心距是该构件的核心尺寸参数，直接决定了传动机构的摆角范围与传动比，加工与建模过程中需要严格保证该尺寸的公差，避免出现运动轨迹偏差导致的机构卡滞。

　　从实际使用的性能角度来看，这类构件的铰接孔位在长期往复摆动的工况下容易出现磨损，因此设计阶段通常会在孔位预留衬套安装槽，装配时镶嵌铜基衬套或者自润滑衬套，降低铰接位的摩擦系数，提升构件的整体使用寿命；连接臂的表面过渡位置全部采用圆角过渡，避免加工过程中出现刀痕应力集中，同时也能提升构件的抗疲劳性能。在进行三维建模时，需要重点校核两个铰接孔的同轴度、连接臂的壁厚均匀性，以及镂空结构的筋位布置是否合理，确保3D打印或者机加工过程中不会出现变形问题，装配后能够顺畅完成全行程的摆动动作，无卡滞、无异常旷量。
