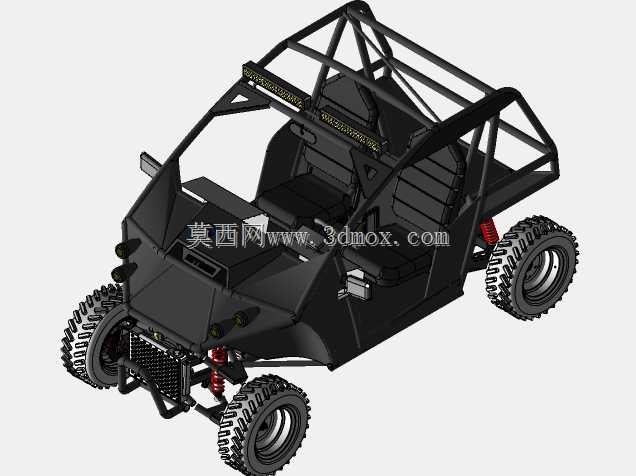

300cc排量全地形越野UTV整车结构

　　这款300cc排量的UTV结构设计，核心面向非铺装路面的通行作业场景，在山地林区巡检、户外越野休闲、农场短途转运、野外作业通勤等场景下都能适配，相比常规ATV车型，它采用了侧置双座的座舱布局，搭配环绕式钢管防滚架，既保留了全地形车的高通过性优势，又提升了驾乘人员的被动防护能力，同时座舱内的座椅、操控机构的布置更接近常规乘用车的操作逻辑，降低了非专业驾驶人员的上手门槛。从结构设计的逻辑来看，整车采用了钢管桁架式车架作为承载基体，所有的动力总成、悬架部件、转向机构、覆盖件都直接固定在车架的对应安装点位上，这种设计的优势在于车架的刚度重量比更高，在复杂颠簸路面下可以承受更大的冲击载荷，同时后期改装拓展的冗余度更高，

　　不需要对主体结构做破坏性改动就能加装附加的照明、储物、防护配件。悬架部分前后均采用双叉臂式独立悬架结构，匹配螺旋弹簧与筒式减震器的组合，减震器的安装角度经过优化，在车轮上下跳动的全行程内，主销倾角、轮距参数的变化量都控制在合理区间，既保证了颠簸路面下轮胎的接地面积，又能有效过滤路面传递的冲击，避免车架承受过大的交变应力。动力单元采用后置后驱的布置形式，300cc排量的动力总成固定在车架后部的安装支座上，通过传动半轴将动力传递给两个后轮，这种布置形式可以让车辆在爬坡时获得更好的轴荷分配，提升驱动轮的抓地力，同时也缩短了传动路径，减少了动力传递过程中的损耗。转向系统采用齿轮齿条式转向结构，转向拉杆与前轮转向节的连接点位经过运动学校核，

　　在转向全行程内不会与悬架摆臂、减震器发生运动干涉，转向比的设定兼顾了低速越野时的转向灵活性和高速行驶下的方向稳定性。车身覆盖件采用轻量化的硬质板材制作，主要覆盖车头动力散热区域、座舱两侧以及后部动力舱位置，既可以阻挡行驶过程中飞溅的泥水、碎石打砸内部部件，又不会额外增加过多的整车重量，车头位置预留了散热格栅的安装位，可以保证动力总成在长时间大负荷工况下的散热效率。防滚架的钢管管径、壁厚以及连接节点的结构都做了针对性强化，在车辆发生侧翻时可以有效承接冲击载荷，保证座舱内部的生存空间不会出现明显的侵入变形，座舱内的座椅固定点直接与车架主体结构连接，配合安全带安装点位的强化设计，进一步提升驾乘安全性。整车的外形尺寸控制在紧凑级区间，

　　宽度适配林间狭窄道路的通行需求，轴距设定兼顾了纵向通过角和行驶稳定性，最小离地间隙满足乱石、坑洼路面的通行要求，不会出现底盘托底的情况，前后接近角、离去角的参数设定也针对陡坡、沟壑场景做了优化，大尺寸的越野轮胎搭配深花纹胎面设计，在泥泞、砂石路面都能提供足够的抓地力。从安装边界的角度来看，所有部件的安装点位都预留了足够的装配操作空间，日常维护时不需要大范围拆解周边部件就能完成滤芯更换、油液检查、紧固件复紧等常规保养操作，线束、管路的布置沿着车架管材走向排布，通过卡扣固定在车架上，避免行驶过程中晃动磨损，同时也远离高温的排气部件和运动的悬架部件，降低故障概率。制动系统采用四轮碟刹的配置，制动卡钳的安装支架集成在转向节和后桥支座上，制动管路沿着车架布置，在车轮大行程跳动时不会出现管路拉扯的情况，保证制动效能的稳定。
