带安装支架的可调式定位压紧机构

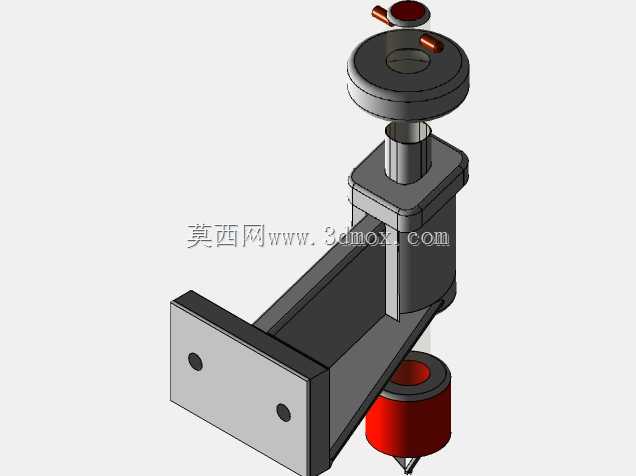

　　在工装夹具的实际设计场景中，这类带侧装支架的可调压紧定位构件，常被应用在小型零部件装配、检测工位的工件固定环节，尤其适合需要频繁调整压紧高度、且对安装空间侧向占用有明确限制的工位。从结构组成来看，构件分为三个核心功能段：底部的L型安装支座、中部的升降导向柱体、顶部的旋钮调节段，另外搭配独立的压紧缓冲垫块。

　　先从安装边界说起，L型安装支座采用直角折弯式的块状结构，两个安装孔分布在竖直安装面上，孔位间距适配常规的工业铝型材槽距或者工装台的预留安装孔，安装面的平面度设计要求控制在0.05mm以内，保证安装后整个构件不会出现歪斜，避免后续调节出现卡滞。支座的水平伸出段长度经过核算，刚好能让中部的导向柱体避开安装面的干涉区域，给下方的工件留出足够的放置空间，不会因为支座过短导致工件和安装基面产生碰撞。

　　中部的导向柱体采用方形柱加圆形导杆的组合结构，方形的基座部分和L型支座的水平段通过螺栓刚性连接，保证整体的连接强度，内部的圆形导杆和基座之间采用间隙配合，配合公差选H7/g6，既保证导杆上下滑动的顺畅度，又不会出现过大的径向晃动，避免压紧时出现位置偏移。导杆的升降行程设计覆盖了常见小型工件的厚度范围，调节时不需要额外更换垫块，就能适配不同高度的工件固定需求。

　　顶部的调节旋钮采用大直径的圆盘式设计，旋钮边缘做了滚花处理，方便操作人员徒手转动调节，不需要借助额外的扳手类工具，旋钮上设置的两个小圆柱拨杆，是为了在需要更大压紧力的时候，方便穿入加力杆进行微调，旋钮中心的红色标识点，用来指示当前的压紧行程位置，方便批量作业时快速确认调节位置是否一致。旋钮和导杆之间采用螺纹传动，螺纹选用梯形螺纹，相比普通三角螺纹，自锁性能更好，压紧后不会因为工位的振动出现松脱，保证工件固定的可靠性。

　　下方独立的红色圆柱形垫块，是采用聚氨酯材质制作的缓冲压头，直接套在导杆的底端，压紧的时候和工件表面直接接触，既可以增大接触摩擦力，避免工件压紧时出现滑移，又能防止刚性压头刮伤工件的表面，尤其适合表面质量要求较高的有色金属件、塑料件的固定作业。垫块的更换非常方便，磨损后直接拔下替换即可，不需要拆解整个机构，降低了日常维护的成本。

　　设计的时候特意将整个机构的受力路径做了优化，压紧时的反作用力直接通过导杆传递到方形基座，再通过L型支座传递到安装基面，整个传力路径没有多余的薄弱环节，不会因为长期受力出现构件变形。导向柱的侧面没有突出的结构，整个机构的侧向轮廓非常规整，在密集排布的多工位工装上，不会和相邻的夹具、气动元件产生干涉，空间利用率更高。

　　实际使用的时候，先将L型支座通过螺栓固定在工装台或者型材架上，确认安装牢固后，转动顶部的旋钮将导杆升起，把需要固定的工件放置在压头下方的定位位置，再缓慢转动旋钮带动导杆下降，直到聚氨酯垫块压紧工件表面，根据工件的材质调整压紧力，避免压力过大导致工件变形。如果是批量同规格工件的作业，可以在调整好合适的压紧高度后，在导杆上做位置标记，后续作业直接将旋钮拧到标记位置即可，不需要反复调整高度，能有效提升工位的作业效率。

　　这类压紧机构和常见的垂直式压钳相比，侧向安装的方式更适合安装基面空间不足的场景，不需要在工件正下方预留安装位置，可以适配更多异形工装的布局需求。整个构件没有复杂的气动、液压元件，纯机械结构的可靠性更高，在没有气源的小型维修工位、手工装配工位也能正常使用，不会受动力源条件的限制。导杆和基座之间预留了润滑脂槽，定期加注少量润滑脂就能保证长期滑动顺畅，日常维护的工作量非常小，适合长时间连续运行的生产工位使用。
