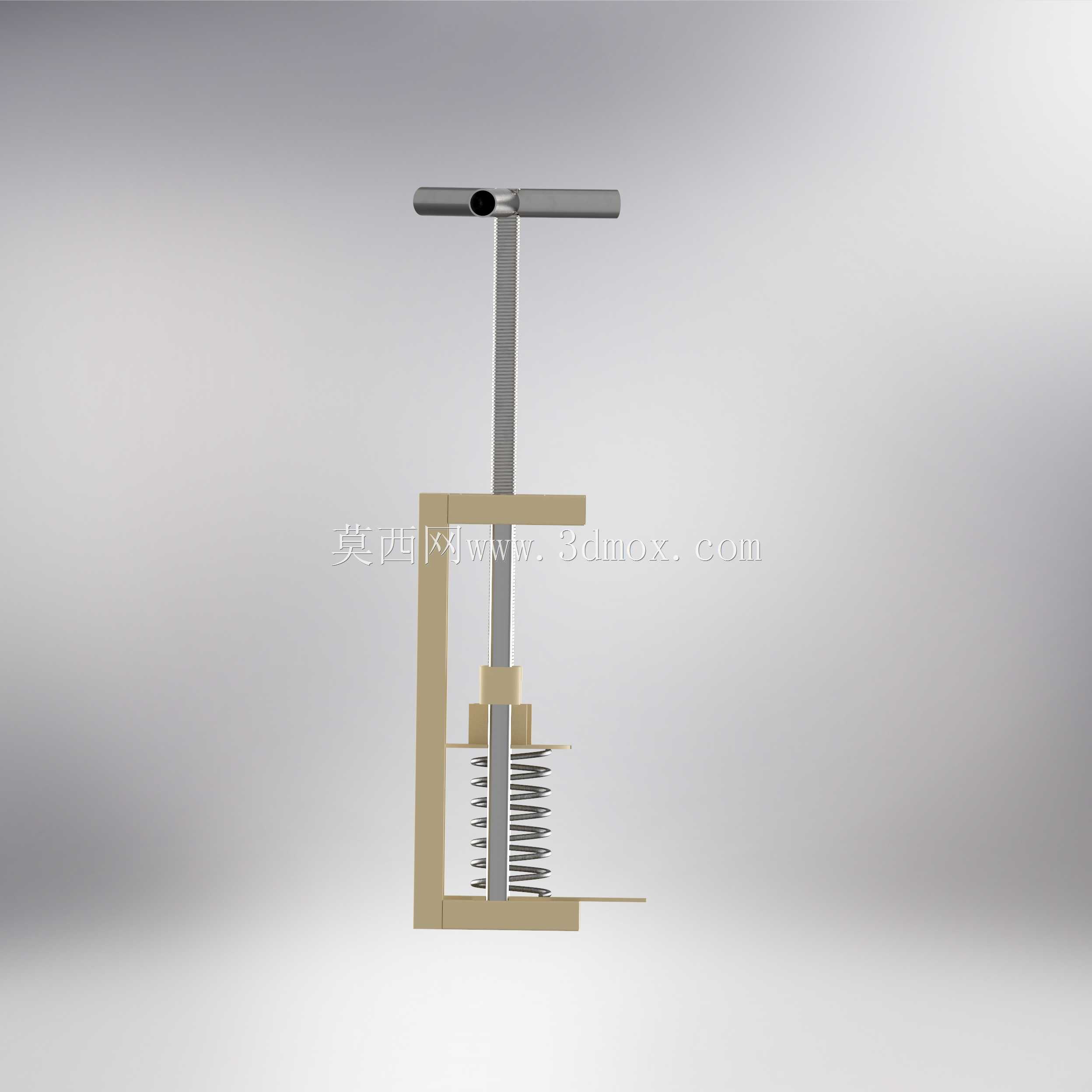

手动螺旋弹簧复位式压紧工装结构

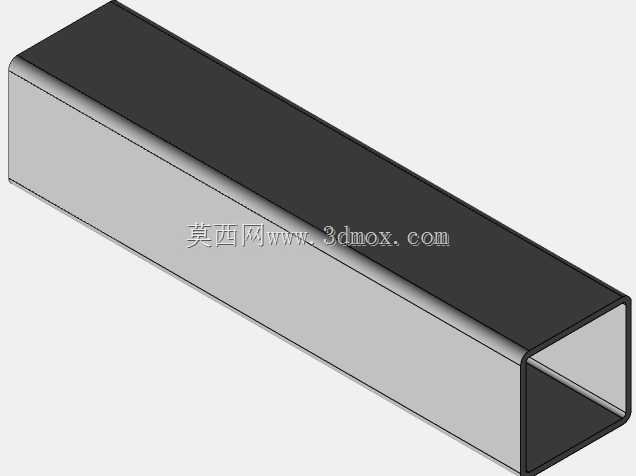

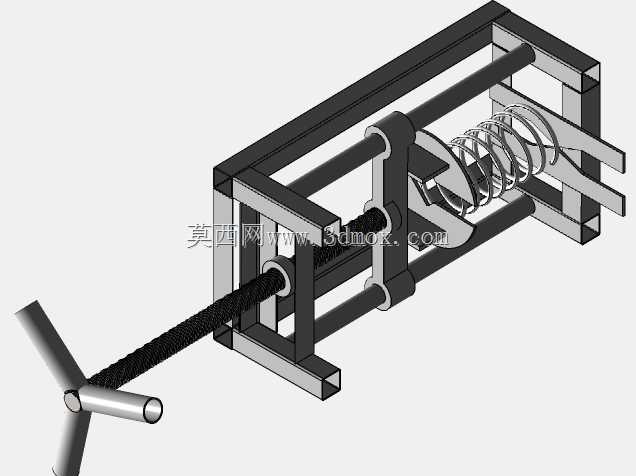

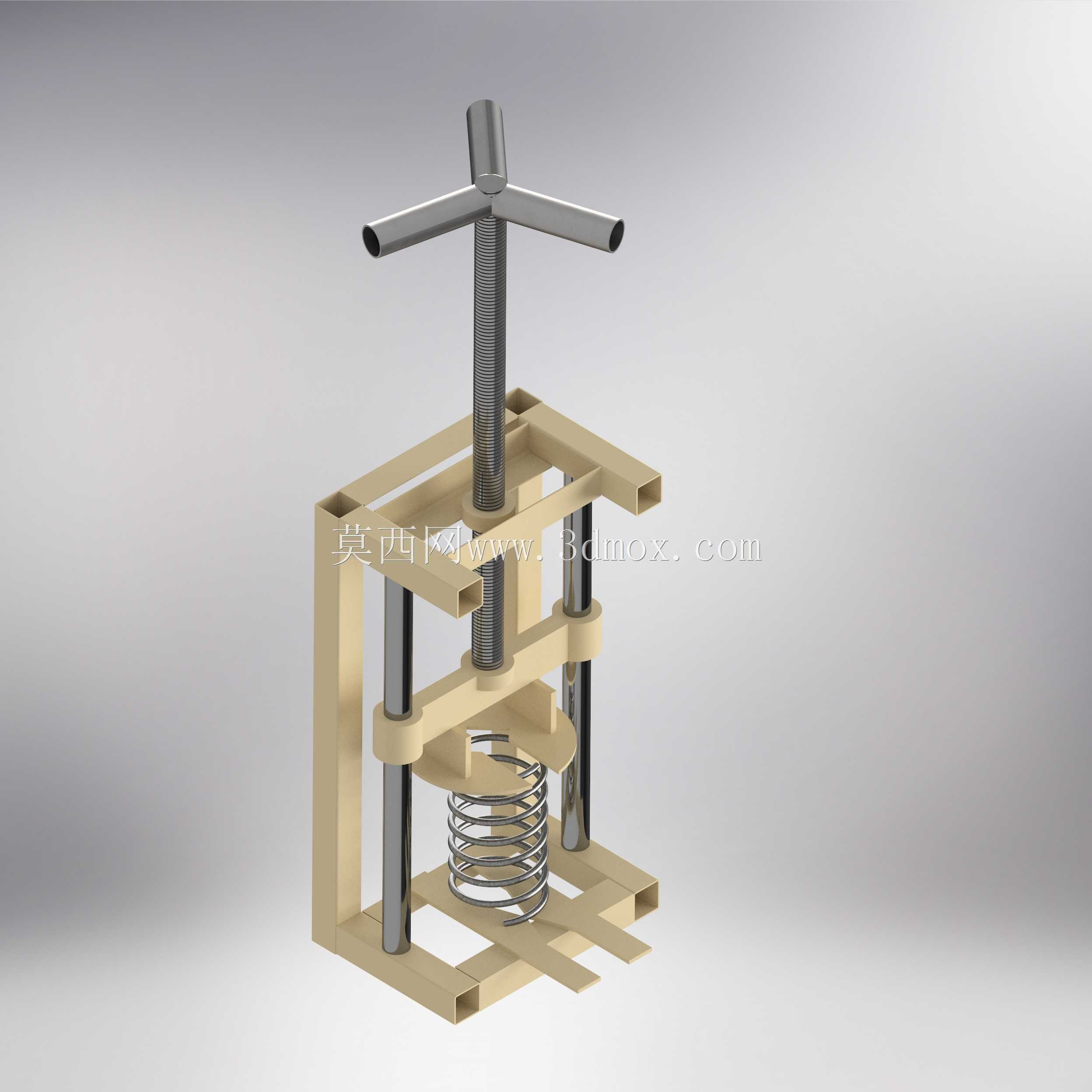

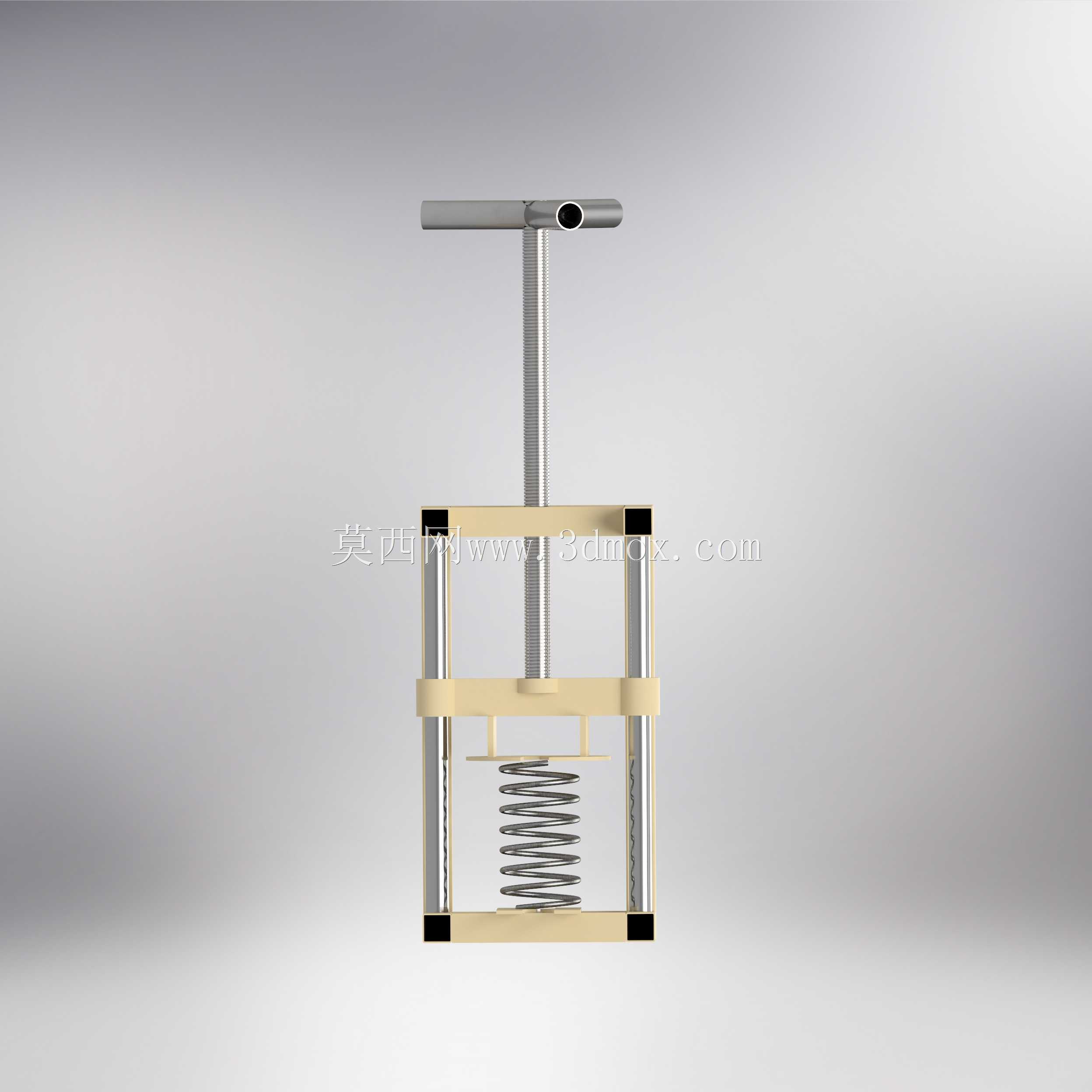

　　这款手动压紧工装的结构设计，核心围绕小批量零部件的压装、压紧作业场景展开，在机加工小件装配、维修工位临时固定、实验室试样压合这类没有配套气动液压动力源的场景下适配性极强，不需要外接动力管线，单人即可完成操作，整体结构没有复杂的传动链路，后期维护只需要定期清理螺杆螺纹间的杂物、给导向柱加注润滑脂即可，维护成本极低。从结构组成来看，整体采用开放式方管焊接框架作为承载主体，框架上下端都预留了对称的槽型安装位，底部的槽位可以直接适配不同规格的工装垫块，不需要额外打孔改造就能快速更换压合工位的支撑底座，适配不同外形的被压工件。顶部的传动部分采用T型手摇把配合梯形传动螺杆，

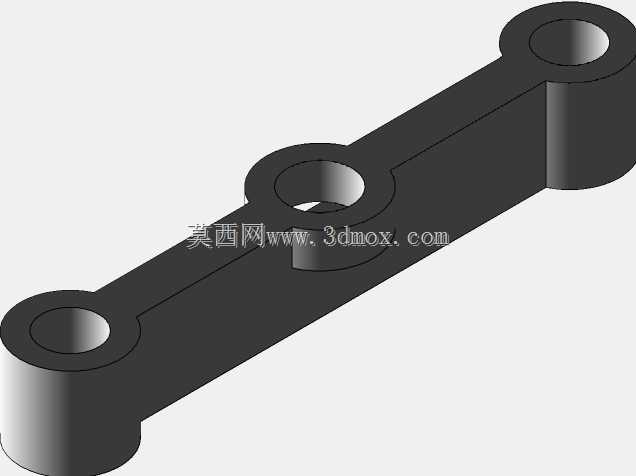

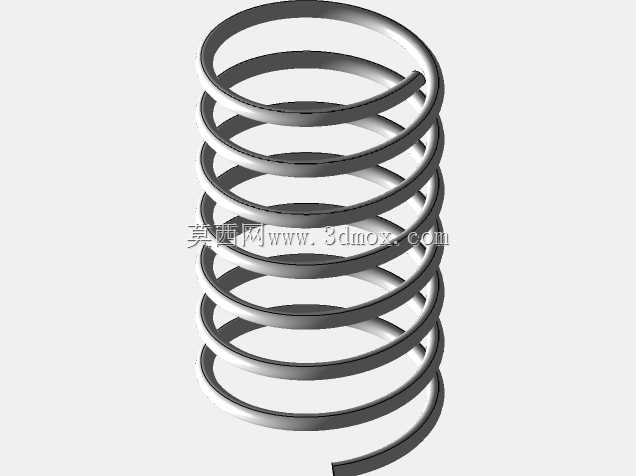

　　梯形螺纹的自锁特性可以保证压合到位后不会因为工件的反弹力出现压头回退的问题，不需要额外增加锁止结构，操作时只需要转动顶部的T型把手就能带动压头上下移动，螺杆的导程经过匹配设计，单手转动把手的力臂长度刚好符合人体工程学发力范围，压合行程内的操作力不会超过普通操作人员的单手发力上限，长时间操作也不容易出现肌肉疲劳。压头和框架之间布置了两根平行的镀铬导向立柱，导向柱和压头的配合孔之间采用间隙配合，配合间隙控制在0.05mm以内，既保证压头上下移动时不会出现卡滞，也能避免压头下压过程中出现偏摆，保证压合力始终垂直作用在工件表面，不会因为压头倾斜导致工件压伤或者压装错位。压头和下框架之间嵌套了复位弹簧，弹簧的刚度经过匹配，

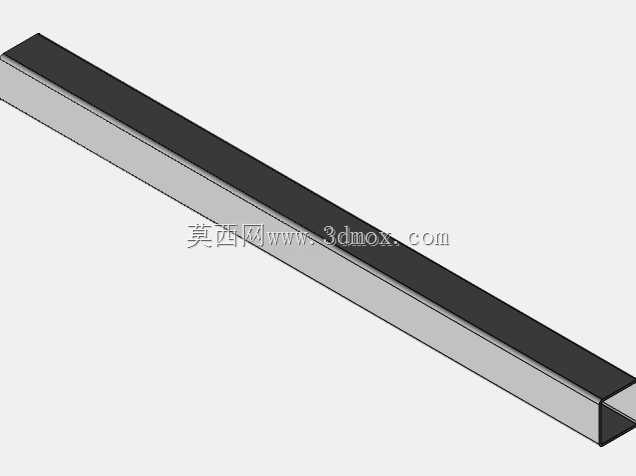

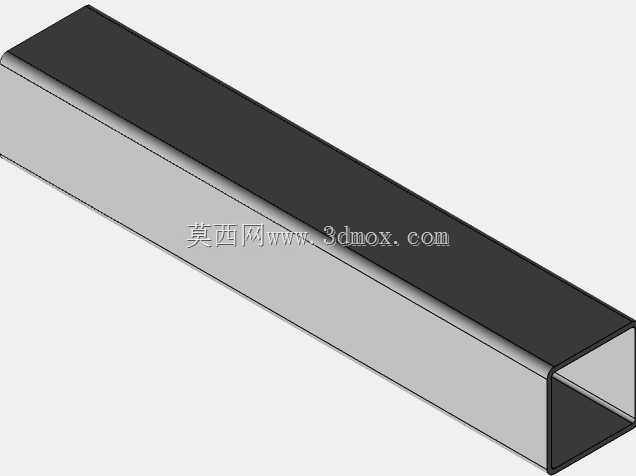

　　当反向转动手摇把松开螺杆的时候，弹簧的回弹力可以自动带动压头抬升复位，不需要操作人员手动提拉压头，减少操作步骤，弹簧的预压量在初始安装状态下就已经调整到位，不会出现压头抬升不到位或者弹簧过紧导致下压操作力过大的问题。安装边界方面，整体框架的外形尺寸控制在常规工位的操作范围内，底部框架的四个支撑脚可以直接固定在工作台面上，也可以搭配快速夹钳实现整个工装的快换，不需要占用大面积的操作空间，框架的侧面没有突出的结构，多个同类型工装并排布置的时候也不会出现干涉。设计过程中特意规避了复杂的异形结构，所有的结构件都可以采用常规的型材、标准件加工制作，方管框架采用普通Q235方管切割焊接即可，导向柱采用标准的光轴下料，螺杆、

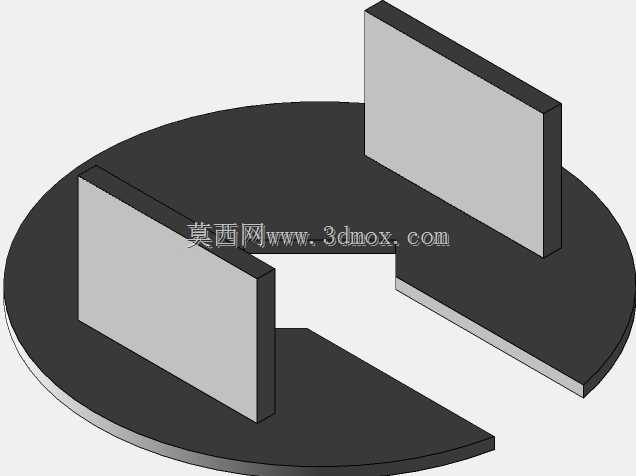

　　弹簧都可以直接采购标准件，不需要开模定制，加工周期短，制造成本低，非常适合小型加工厂、维修车间自行制作使用。压头的下端面设计成平面结构，用户可以根据实际的压装需求自行更换不同形状的压头接头，比如压装轴承的时候换成适配轴承内圈的压套，压合板材的时候换成橡胶垫压头，不需要改动主体结构就能拓展不同的使用功能。实际使用过程中，这类手动压紧工装的压合力可以满足大部分过盈量不大的零部件压装需求，比如小型轴承的压装、塑料件的铆接、板材打标时的压紧固定、密封件的压入装配等场景，相比气动压紧工装不需要布置气管和气源，相比液压工装不会出现漏油的问题，在对清洁度有要求的装配工位也能适用。结构的受力路径经过优化，下压过程中产生的反作用力直接通过两根导向立柱传递到上下框架，再通过底部框架传递到工作台面，螺杆只承受轴向的压力，不会受到径向的弯矩作用，有效延长螺杆的使用寿命，长期使用也不会出现螺杆弯曲变形的问题。框架的上下连接位置都做了焊接加强处理，导向柱的上下端都采用螺母锁紧固定在框架上，出现磨损的时候可以快速拆卸更换导向柱，不需要整体报废工装，进一步降低长期使用的成本。
