立柱式手动旋转摇臂作业工装结构

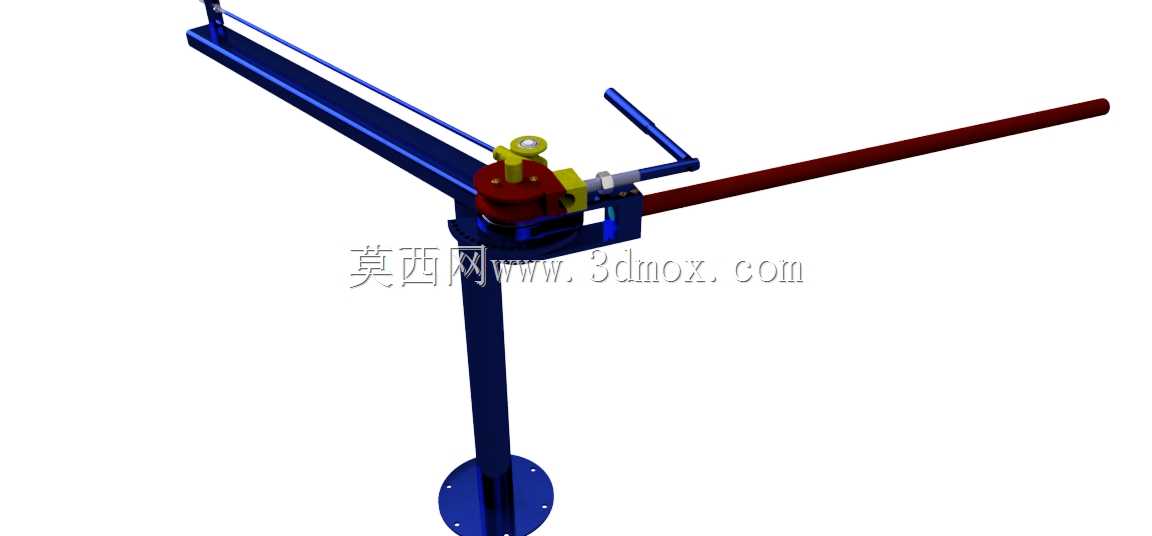

　　这套立柱式手动摇臂结构，常应用在小型加工工位、维修操作台、轻型物料转运场景中，适配单人操作的低负载作业需求，整体结构没有复杂的动力组件，完全依靠手动操作完成工位覆盖，适合小批量生产、机修工位、实训教学场景的轻型作业配套。从结构布局来看，底部采用圆形法兰安装盘，盘面上预留了均匀分布的螺栓安装孔，安装时可以直接通过膨胀螺栓或者T型螺栓固定在水泥地面、钢制工作台台面上，安装边界需要预留至少摇臂最大回转半径的操作空间，避免摇臂旋转过程中与周边工位设备、物料架产生干涉，立柱采用空心圆管型材制作，在保证整体结构刚性的同时控制了整体自重，降低安装时的基础承重要求。摇臂主体采用两段式悬臂布局，长端为作业执行端延伸臂，短端配套操作手柄与锁紧组件，

　　回转支撑部位集成在立柱顶端的红色基座内，基座内部设置了推力轴承与轴套配合结构，既可以承受摇臂带载时的轴向载荷，也能抵消悬臂带来的倾覆力矩，手动旋转摇臂时，操作人员握持短端的蓝色操作手柄即可带动整个悬臂绕立柱做360度水平回转，摇臂侧面配套的蓝色拉杆为锁紧操纵件，当摇臂转动到目标作业位置后，扳动拉杆即可触发内部的锁紧销结构，将摇臂与立柱基座锁止固定，避免作业过程中摇臂发生意外偏移。摇臂上的黄色手轮组件为升降调节结构，转动手轮可以带动悬臂沿着立柱做小范围的高度调整，适配不同高度的作业对象，调整行程覆盖常规小型工件的加工、装配高度差需求，不需要额外垫高作业台或者调整工件装夹高度。从设计思路来看，整套结构优先考虑手动操作的便利性，

　　所有操作件都布置在操作人员站立即可触及的范围内，操作手柄的握持角度符合人体工程学设计，长时间操作也不容易产生疲劳，回转部位的阻尼经过匹配，空载转动时顺滑无卡滞，带载转动时不会出现惯性冲转的情况，锁紧机构采用机械刚性锁止，不需要接入气源、电源，在没有动力配套的临时工位也可以快速部署使用。结构上的所有受力部件都做了应力匹配，悬臂采用矩形管或者异形型钢制作，在伸出最大长度时，端部的下挠量控制在轻型作业允许的范围内，不会因为悬臂变形影响作业精度，基座部位的连接螺栓都采用防松设计，长期反复回转操作也不会出现连接松动的问题。实际使用中，这类摇臂结构可以在端部配套安装小型风批、焊枪、打磨头、轻型吊具等作业工具，

　　将工具的管线沿着摇臂侧面的固定点排布，避免管线拖地缠绕，操作人员只需要拉动作业端的工具即可在摇臂覆盖的圆形区域内完成任意位置的作业，不需要反复搬移工件或者挪动工具，大幅降低单人作业的劳动强度，相比固定式的工具挂架，旋转摇臂的覆盖范围更大，相比动力驱动的悬臂吊，这套结构成本更低、维护更简单，不需要定期维护电机、减速组件，只需要定期给回转轴承加注润滑脂即可长期稳定使用。安装时需要注意，立柱的安装垂直度要控制在允许偏差范围内，否则会导致回转阻尼不均匀，锁紧机构无法完全啮合，悬臂的水平度调整要结合端部作业工具的重量做预补偿，避免带载后端部下垂量过大，操作手柄的安装方向要结合操作人员的惯用手、工位的上下料位置做调整，保证操作时不需要探身或者过度转身即可完成锁紧、回转操作。
