移动式2马力活塞式空气压缩机组结构设计

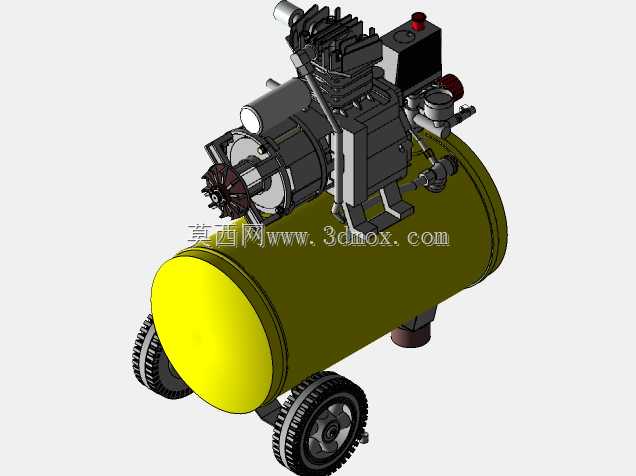

　　这款2马力活塞式空气压缩机组，核心定位是为小型作业场景提供稳定的低压压缩空气气源，常见于街边汽修门店的轮胎充气、家装现场的射钉枪与喷枪供能、小型机加工工位的气动夹具动力供给，也可作为实验室气动测试台的辅助气源，适配需要0.6-0.8MPa工作压力、耗气量不超过0.2立方每分钟的气动作业场景。整机采用卧式储气罐作为承载基体，压缩主机、驱动电机、控制组件全部集成安装在罐体上方的安装支架上，底部配置两个带橡胶胎面的脚轮与尾部支撑脚，单人即可推动转移作业点位，无需额外吊装设备，适配多工位流动作业的使用需求。从结构设计逻辑来看，活塞压缩主机采用单缸风冷结构，缸头部位集成了进排气阀组与散热翅片，

　　运行时依靠飞轮自带的扇叶带动气流带走压缩过程产生的热量，无需额外配置水冷管路，简化了整机结构，降低了日常维护的复杂度。驱动电机与压缩主机之间通过皮带轮传动，皮带外侧设置了半包围式的安全防护罩，避免运行过程中异物卷入传动副，也能防止操作人员误触转动部件引发安全事故，传动比的匹配经过扭矩校核，确保电机在额定转速下输出时，压缩机主机能达到最优的容积效率，避免出现过载过热的问题。储气罐采用卧式圆柱形筒体搭配椭圆形封头的结构，筒体下部设置了排污阀接口，可定期排出罐内积存的冷凝水，避免压缩空气带水影响下游气动工具的使用寿命；罐体上方的安装座经过应力校核，主机与电机的安装点位对应罐体的加强筋位置，避免长期运行振动导致罐体焊缝出现疲劳开裂。

　　控制部分集成了压力开关、安全阀与排气球阀，当罐内压力达到额定上限时压力开关自动切断电机电源，压力低于下限时自动启动补压，安全阀作为超压保护的最后一道防线，在压力开关失效时自动泄压，避免罐体超压引发安全风险；排气口配置了快插接头，可快速连接气动工具的气管，无需额外缠绕密封带，提升现场接驳的效率。外形尺寸方面，整机长度控制在900mm以内，宽度不超过400mm，罐体直径约300mm，整机高度不超过750mm，安装边界可适配普通工位的角落放置，轮距设置为320mm，推移过程中不易发生侧翻，尾部支撑脚的高度可微调，在停放作业时可将整机调至水平状态，避免运行过程中出现移位。主机的缸头部位预留了消音器安装位，

　　进气口配置的纸质滤芯可过滤空气中的大颗粒粉尘，减少缸套与活塞环的磨损，延长主机的大修周期。设计过程中对整机的重心进行了配平，重心点落在两个脚轮与支撑脚构成的三角形支撑区域中心偏前位置，推移时只需下压尾部扶手即可轻松转向，满载状态下推移所需的推力不超过150N，单人即可轻松操作。整机的管路布局采用硬管与软管结合的方式，主机排气口到储气罐的段采用金属硬管连接，避免长期振动导致管路疲劳开裂，控制组件到排气口的段采用耐压软管连接，可缓冲运行过程中的振动传递，减少管路接头处的漏气风险。电气部分的接线全部集成在主机侧面的接线盒内，外部设置绝缘防护罩，避免作业现场的水渍、粉尘进入接线端子引发短路故障，电源线的出线口设置了防折弯护套，避免频繁移动导致线芯断裂。
