阿特拉斯科普柯G110喷油螺杆压缩机组

　　在工业生产的气源供给场景中，喷油式旋转螺杆压缩机组是多数制造车间、装配产线、气动工装集群的核心动力源，这类设备的三维建模精度直接影响后续厂房布局规划、管线接驳设计、运维检修空间预留的合理性。本次建模的G系列110千瓦功率段压缩机组，覆盖150马力额定输出档位，匹配110-250千瓦功率区间的同系列机组结构特征，可满足150-340马力档位的同平台机组结构参考需求。

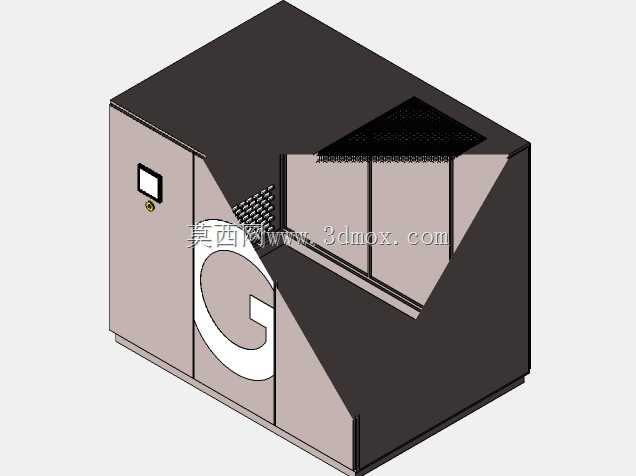

　　从实际应用场景来看，这类机组常部署在独立的空压站房内，也可根据车间气源点分布就近布置在生产区域边角位置，为气动扳手、气动夹具、喷涂设备、气动输送系统、精密气动控制阀组提供稳定的0.7-1.0MPa压力范围的压缩空气，部分经过后处理配套的机组还可为食品加工、医药生产场景提供洁净度达标的工艺气源。建模过程中优先还原了机组的整体外罩结构，斜切式的前脸造型并非单纯的外观设计，其倾斜角度经过实际运维验证，可在打开侧部检修门时避免门体与周边管线、相邻设备发生干涉，同时前脸的大尺寸标识区域也方便站房运维人员快速识别设备型号与功率档位。

　　设备的功能结构布局上，建模完整还原了顶部的排风散热格栅结构，该格栅的开孔方向与倾斜角度直接关联机组的散热风道走向，实际安装时需保证格栅上方预留不低于1.2米的净空高度，避免热排风回流导致机组高温跳机。侧部的操作面板区域做了凹陷式设计，既可以避免车间内搬运物料时磕碰损坏显示屏与操作按钮，也能让运维人员在站立操作时保持舒适的观察视角，面板旁的锁具结构也做了细节还原，对应实际设备中可锁定操作权限、避免非专业人员误操作的功能设计。

　　从设计思路层面，这类一体式集成机组的建模核心是还原所有安装边界与干涉风险点：机组底部的安装基座为整体焊接框架结构，建模时预留了地脚螺栓的安装孔位坐标，对应的安装地面需做不低于10cm厚度的硬化处理，保证机组运行时的振动控制在允许范围内；侧部的通风网格区域对应机组内部油冷、风冷系统的进风面，实际布置时该侧需预留不小于0.8米的检修与进风空间，不能紧贴墙面或堆放杂物遮挡进风通路。机组整体的外形尺寸按照1:1比例还原，长度方向覆盖主机、油气分离桶、冷却系统的集成布局，宽度方向预留了电控柜的安装空间，高度方向匹配顶部排风结构的最高点，可直接导入厂房布局BIM模型中做空间校验，避免后续安装时出现管线碰撞、空间不足的问题。

　　针对同系列不同功率档位的机组，该模型的结构框架具备通用性，前脸的斜切造型、侧部检修门的开启方向、顶部排风结构的位置在110-250千瓦功率段均保持一致，仅内部核心部件的尺寸、冷却系统的换热面积存在差异，对于做整体系列化设备布局的设计人员来说，可通过调整局部参数快速衍生出同系列其他功率档位的机组模型，大幅提升站房设计阶段的建模效率。建模过程中对外罩的拼接缝隙、门板的折边结构、吊装点位的隐藏式结构都做了细节还原，这些细节在实际设备吊装转运时是核心的受力点位，模型中还原这些结构可帮助施工人员提前规划吊装路径，避免吊装过程中外罩受力变形。

　　从设备实际运行的角度来看，喷油式螺杆压缩机的外罩结构同时承担隔音、防护、导流三重作用，模型中还原的外罩内壁隔音层附着结构、门板处的密封胶条安装位，都对应设备运行时的噪音控制设计，实际安装时这些密封结构的贴合度直接影响机组运行的噪音值，建模时保留这些细节可帮助结构设计人员理解一体式空压机组的降噪设计逻辑，在后续自研同类设备时参考对应的结构布局。
