双齿轮组框架式传动机构结构设计

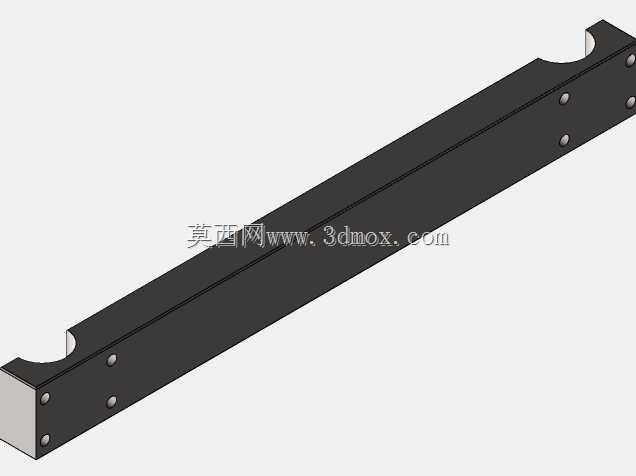

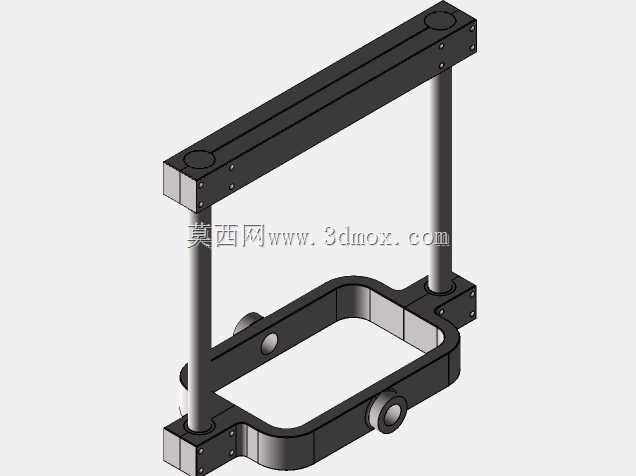

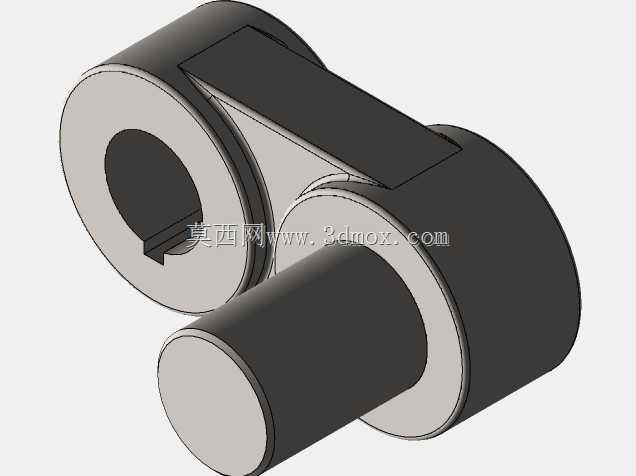

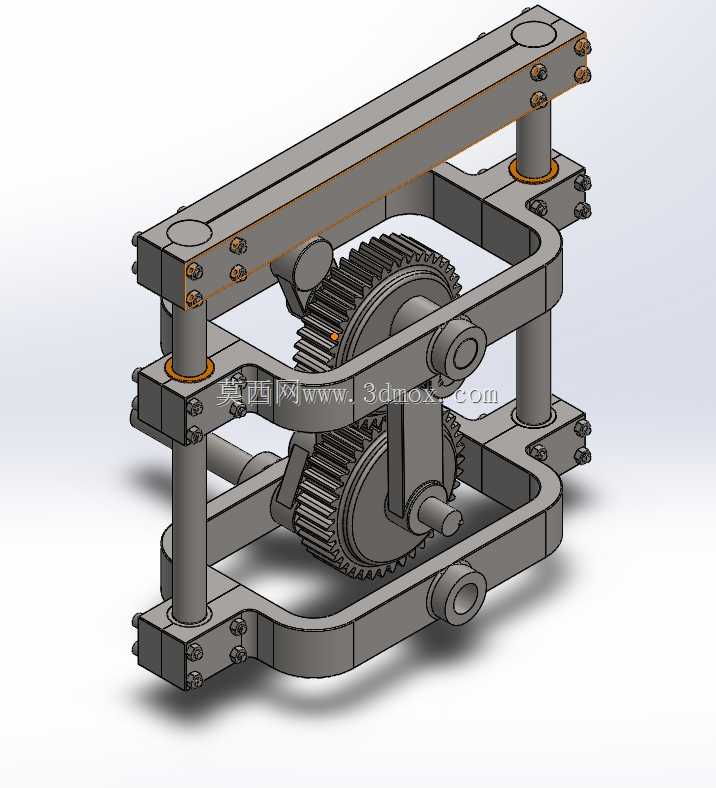

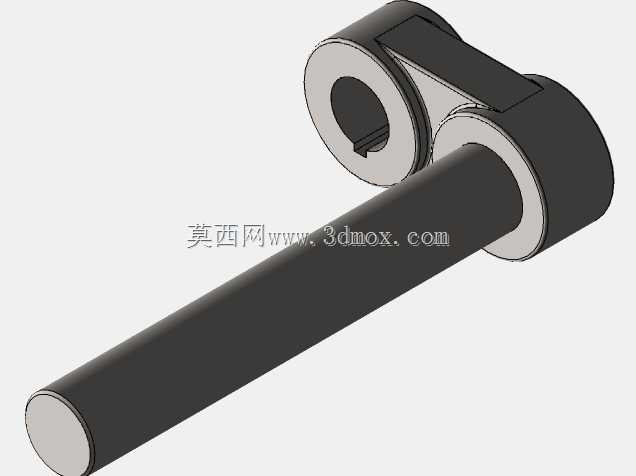

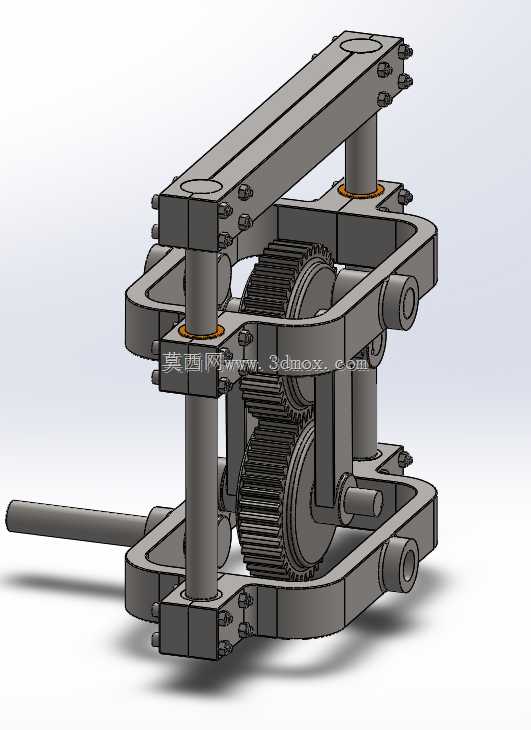

　　这套双齿轮组框架式传动结构，最初的设计需求来自医疗辅助设备的动力传递场景，在医疗康复器械、小型医用输送装置的动力链路中，这类紧凑框架式传动结构能够在有限安装空间内完成稳定的扭矩传递，避免外露传动部件带来的安全隐患，同时适配医疗场景对设备洁净度、运行稳定性的严苛要求。不同于常规外露式齿轮传动，这套结构采用上下双层板搭配四根立柱的框架式承载设计，所有传动齿轮都被包裹在框架内部，上下层板通过螺栓与立柱形成刚性整体，既作为齿轮轴的安装支撑基座，也充当传动部件的防护外壳，省去了额外加装防护罩的工序，整体结构集成度更高。

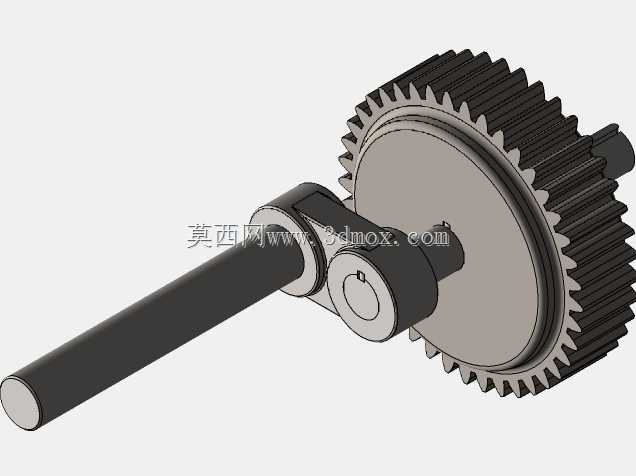

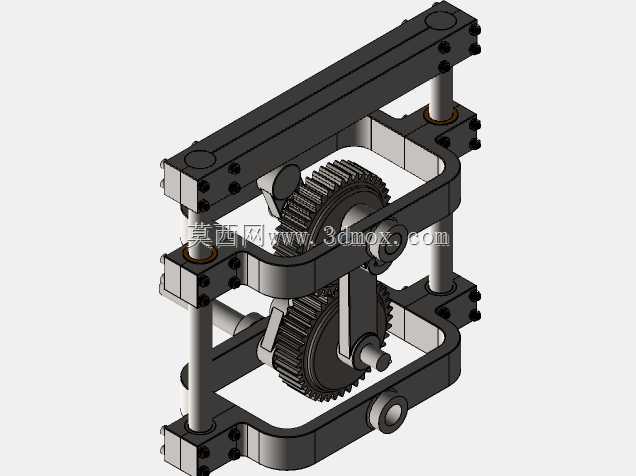

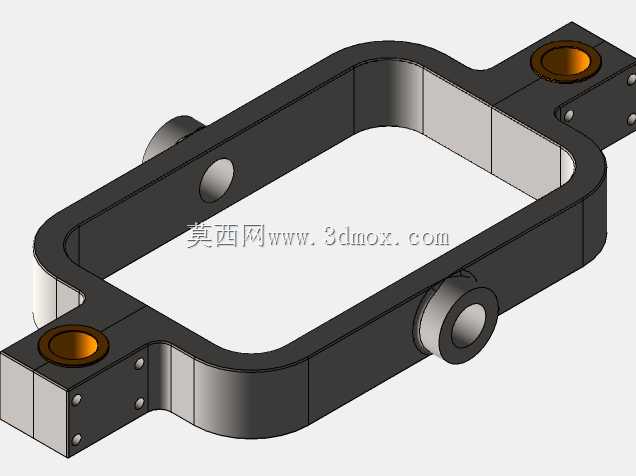

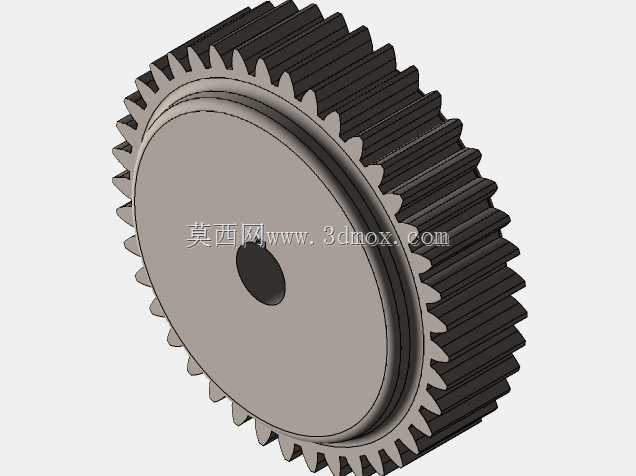

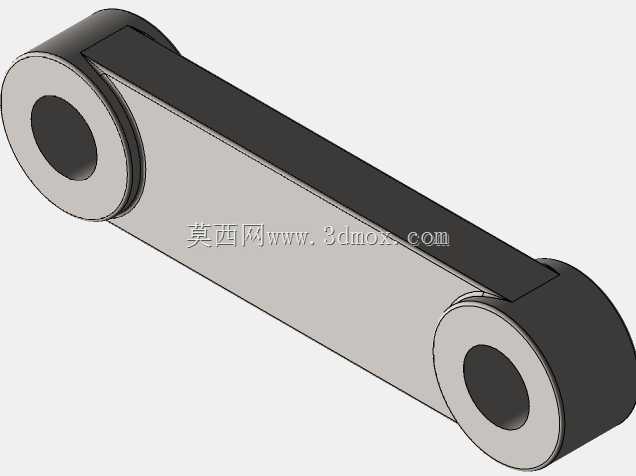

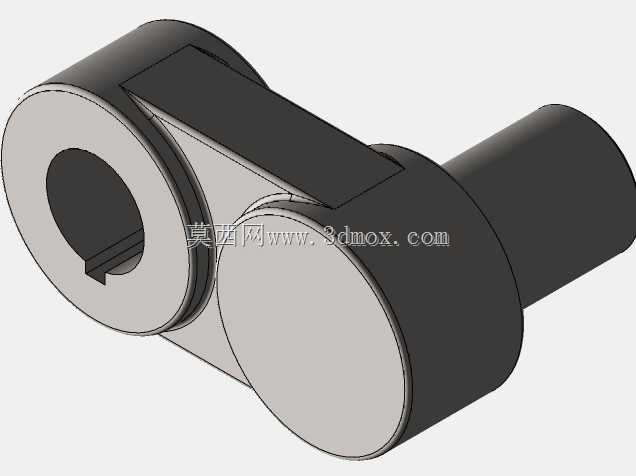

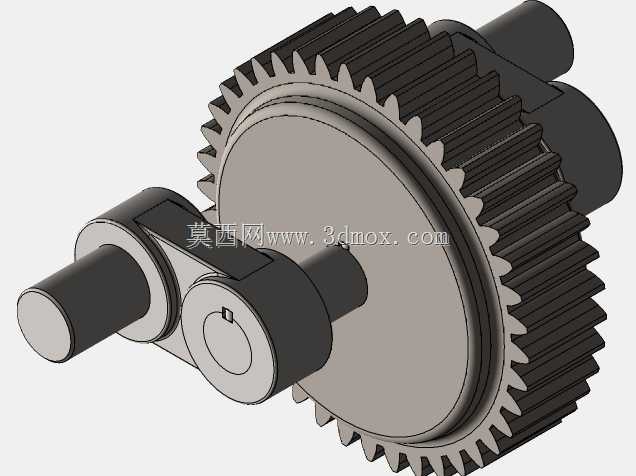

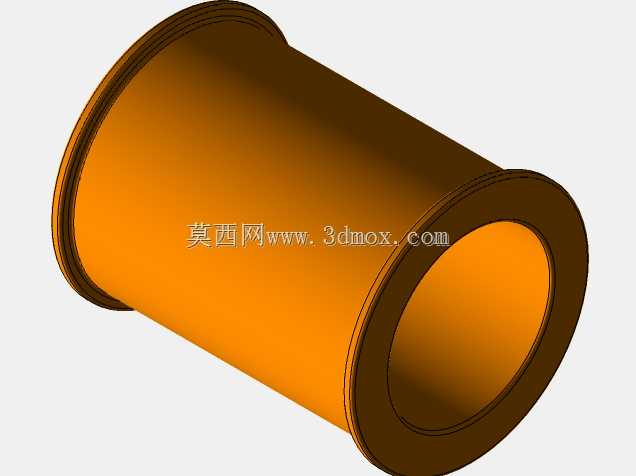

　　从实际功能特性来看，这套结构采用两个不同齿数的圆柱直齿轮啮合传动，大齿轮作为动力输入端连接驱动源，小齿轮作为输出端连接负载端，通过固定的齿数比实现固定减速比的扭矩输出，直齿轮啮合的传动效率高，不存在轴向力，对支撑轴承的载荷要求更低，适合中小扭矩、恒定转速比的动力传递场景。齿轮轴的两端分别嵌套在上下层板的安装孔内，孔位处加装轴套减少转动磨损，上下层板与立柱的连接位置采用螺栓锁紧，装配时可以通过调整螺栓预紧力保证框架整体的刚性，避免齿轮啮合过程中框架出现形变导致啮合间隙变化，引发传动噪音或者齿面磨损加剧的问题。

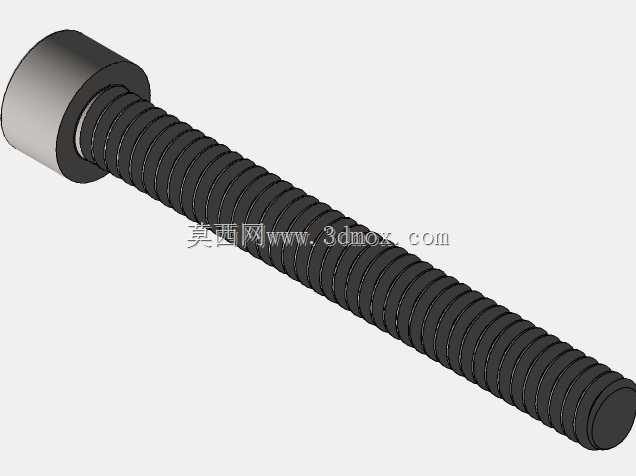

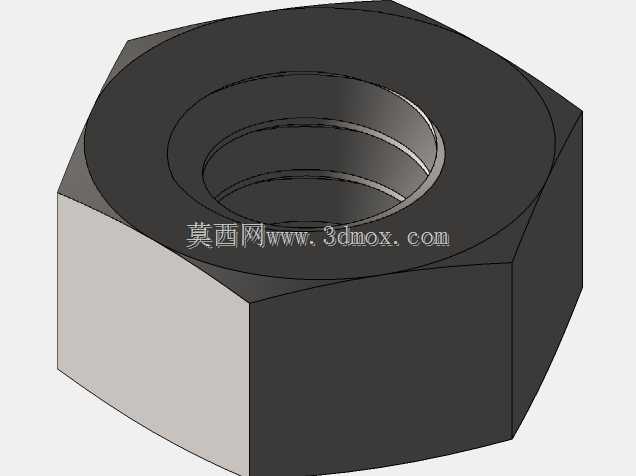

　　设计过程中最先确定的是齿轮的中心距参数，根据选定的模数、齿数计算出准确的中心距后，再反推上下层板上轴孔的位置精度，轴孔的同轴度公差控制在0.02mm以内，避免齿轮轴安装后出现偏斜，导致齿面接触不均匀。框架的立柱分布在四个角位，避开齿轮转动的运动包络范围，立柱的直径选型经过刚度校核，在额定负载下立柱的形变量不超过0.01mm，保证上下层板的平行度始终维持在公差范围内。上下层板的边缘做了圆角处理，避免锐边在装配、维护过程中造成划伤，板件上的螺栓沉孔设计让螺栓头完全沉入板件表面，不会出现突出的结构影响外部安装。

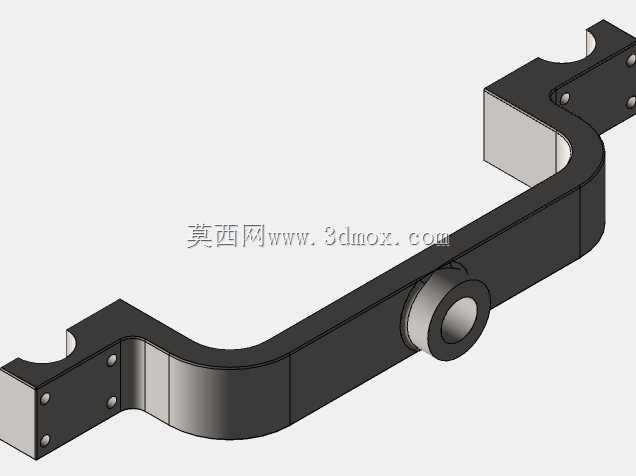

　　安装边界方面，这套传动结构的整体外形为长方体构型，底部层板预留了四个安装固定孔，可以直接通过螺栓固定在设备的安装基座上，输入端轴端和输出端轴端都伸出框架外侧一定长度，方便通过联轴器与驱动电机、负载端进行连接，不需要额外对框架进行打孔改装。结构整体的厚度控制在较小范围内，适合安装在设备内部狭窄的夹层空间中，比如医用环形输送线的驱动段、康复训练设备的动力传递段，这类场景往往安装空间局促，同时对传动的平稳性、噪音控制有较高要求，这套封闭式框架传动结构刚好适配这类需求。

　　实际使用过程中，齿轮啮合位置可以预留润滑脂加注空间，框架的封闭结构能够避免润滑脂外泄污染周边环境，也能阻挡外部的灰尘、杂物进入啮合区域，延长齿轮的使用寿命。不同于开放式齿轮传动需要定期清理啮合区域的杂物，这套结构的维护周期更长，适合医疗场景下设备长时间连续运行、维护频次低的使用要求。在结构细节处理上，齿轮的齿端做了倒角处理，装配时更容易完成啮合对位，轴端的固定采用卡簧限位，结构简单可靠，拆卸维护时只需要取下卡簧就能完成齿轮轴的抽出，不需要完全拆解整个框架，降低了后期维护的难度。

　　从传动性能来看，直齿轮的啮合重合度经过计算满足连续传动的要求，运行过程中不会出现传动断续的问题，框架的刚性支撑让齿轮啮合的侧隙能够稳定维持在设计值范围内，传动过程中的回程差小，对于需要精准控制传动位置的医疗设备场景，这种小回程差的特性能够提升设备的控制精度。整套结构没有采用复杂的异形零件，所有板件、立柱、齿轮、轴类零件都可以通过常规的机加工工艺完成加工，加工成本可控，装配工序简单，适合小批量生产配套在专用医疗设备中，也可以根据实际的扭矩需求、传动比需求，调整齿轮的模数、齿数以及框架的整体尺寸，适配不同参数的动力传递场景。
