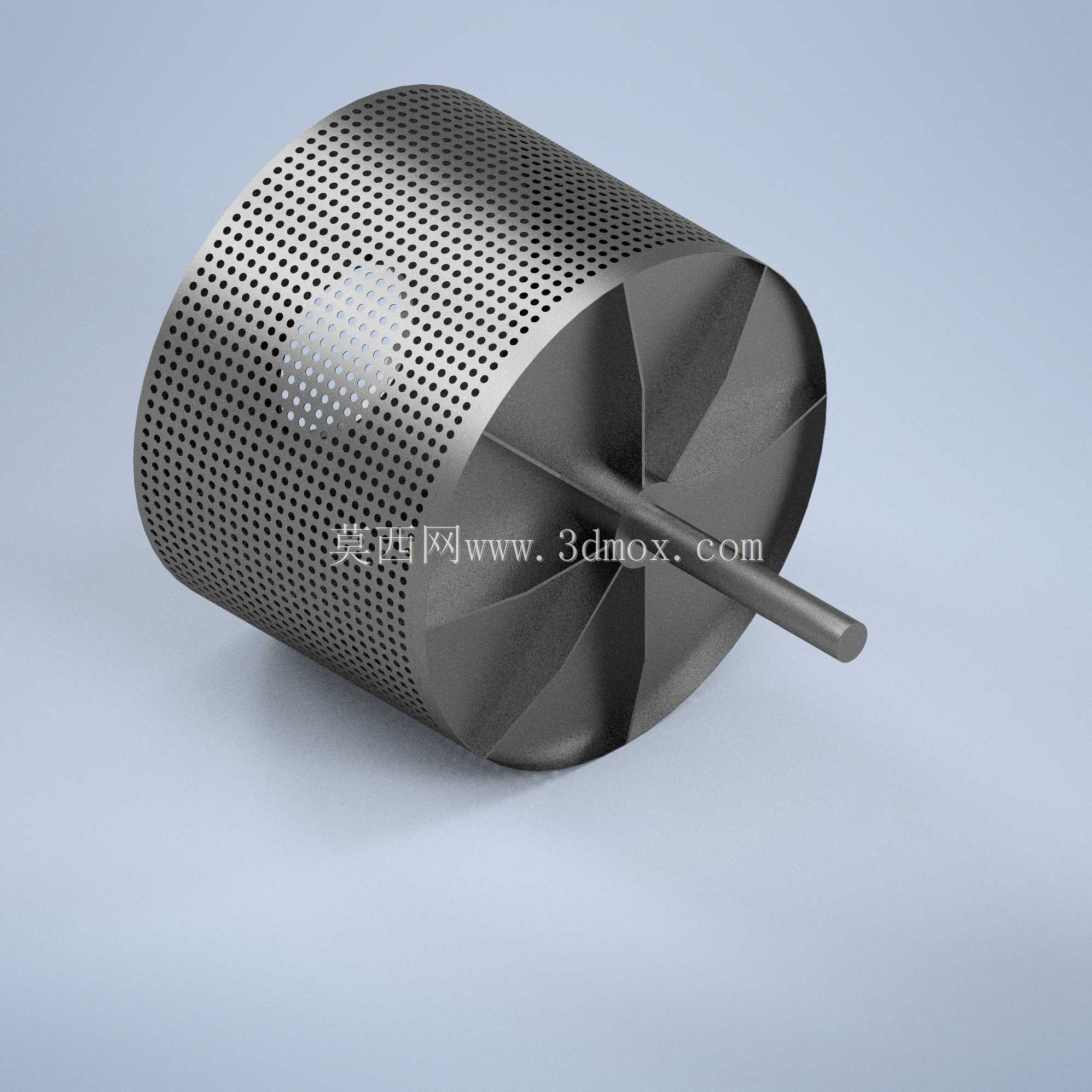

纺织设备用带内置叶轮穿孔滚筒结构

　　该结构件主要面向纺织生产环节的纤维处理、气流输送以及杂质过滤工位设计，可直接适配马奎纳系列纺织设备的对应安装位，替代原有同规格功能辊件完成生产过程中的介质导流与杂絮截留作业。从实际应用场景来看，纺织车间的开棉、梳棉以及纤维输送工序中，往往需要借助定向气流带动纤维在管路或设备腔体内移动，同时要将混杂在纤维中的短绒、尘杂通过多孔结构分离排出，该滚筒结构正是为匹配这一工况完成的参数化设计。

　　从功能特性上看，筒体表面采用均匀排布的微孔穿孔设计，孔径大小经过实际工况测算，既能够保证气流顺利穿过筒体完成循环，又可以拦截尺寸大于孔径的纤维团、硬杂颗粒，避免杂质进入后续工序影响成纱质量；筒体内部集成的径向叶轮结构，可在滚筒随轴转动时同步驱动周边气流形成定向流动，无需额外加装独立风轮即可完成局部气流的增压与导向，减少设备内部的冗余部件安装空间，降低整机的装配复杂度。叶轮的叶片采用曲面弧度设计，转动过程中不会对气流产生硬性切割，可有效降低气流脉动带来的设备振动，同时减少纤维在叶片表面的挂附概率，降低日常运维的清理频次。

　　设计过程中优先考虑了安装边界的适配性，伸出的轴段直径、轴伸长度完全匹配原有设备的轴承座安装尺寸，无需对设备原有安装位进行二次加工即可完成替换装配；筒体的外径尺寸严格控制在设备腔体的预留间隙范围内，转动过程中筒体外壁与腔体内壁的间隙均匀，不会出现刮蹭腔壁或者间隙过大导致气流短路的问题。筒体两端的端盖采用与筒体一体化的焊接结构，连接位置做了圆弧过渡处理，不存在应力集中的直角棱边，能够承受长期高速转动带来的交变载荷，避免长期运行后出现焊缝开裂、端盖脱落的故障。

　　从结构细节来看，穿孔区域的排布避开了两端与端盖连接的应力集中区，靠近端盖位置预留了15mm宽度的无孔连接带，保证筒体与端盖的连接强度；叶轮的叶片与筒体内壁、中心轴的连接位置均做了满焊处理，焊点打磨平整，不会出现凸起点挂附纤维的问题；中心轴的轴端做了倒角处理，方便装配时快速对准轴承座的内孔，轴表面的粗糙度控制在Ra1.6以内，与轴承内圈的配合精度达到过渡配合要求，装配后不会出现轴窜动或者转动卡滞的问题。

　　实际选型应用时，该结构件可根据不同纺织设备的风量需求调整叶轮的叶片数量与曲面角度，也可根据过滤杂质的尺寸调整筒体表面的穿孔孔径，适配从棉纺、毛纺到化纤生产的不同纤维处理工况。相比传统的无内置叶轮的穿孔滚筒，该结构将气流驱动与过滤截留功能集成在同一辊件上，可减少设备内部的部件数量，缩短设备的装配工时，同时降低设备运行过程中的故障点，提升整机的运行稳定性。在日常维护过程中，可直接从设备侧方抽出该滚筒组件，对表面附着的杂絮进行清理，无需拆解周边的管路与其他传动部件，大幅缩短设备的停机维护时间。
