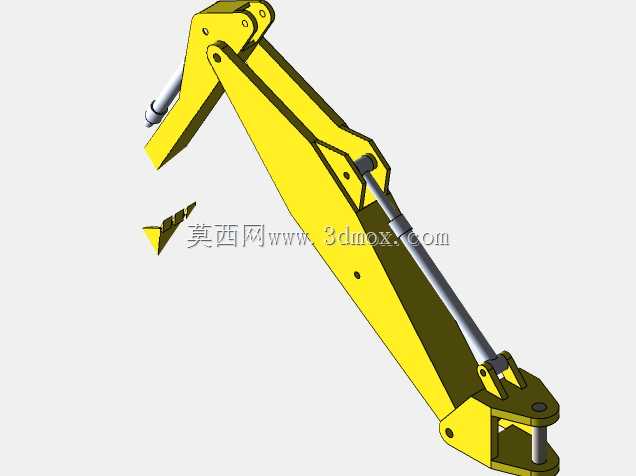

挖掘机反铲工作臂结构三维设计

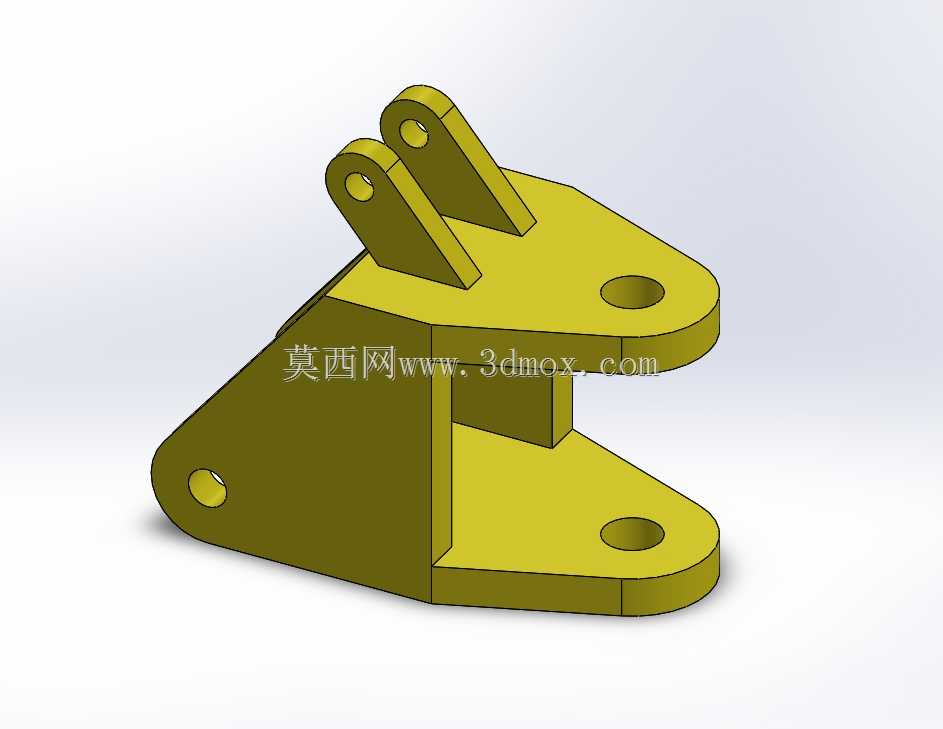

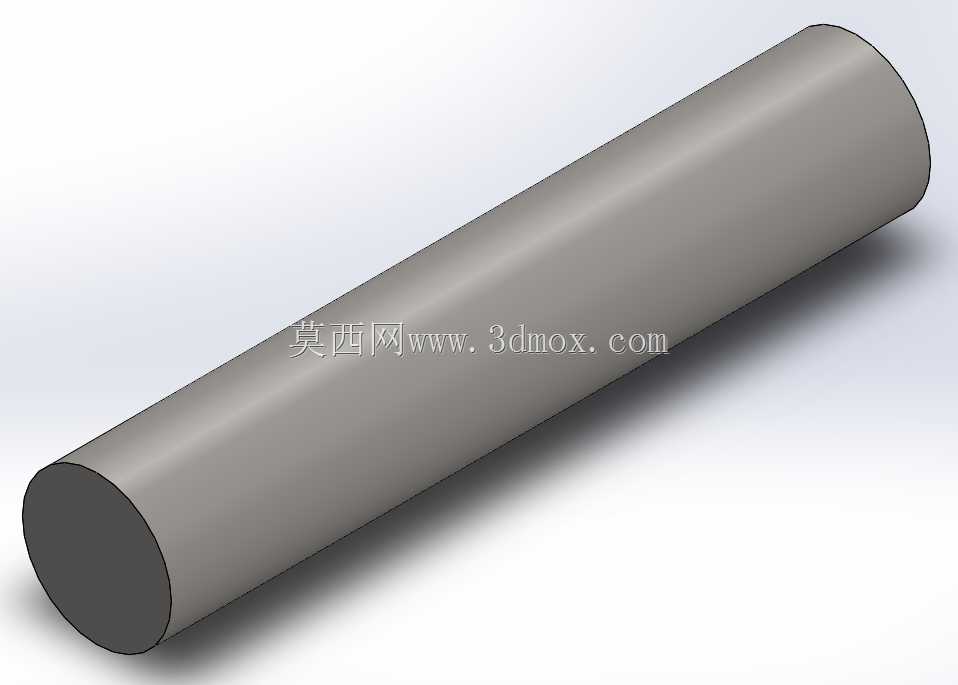

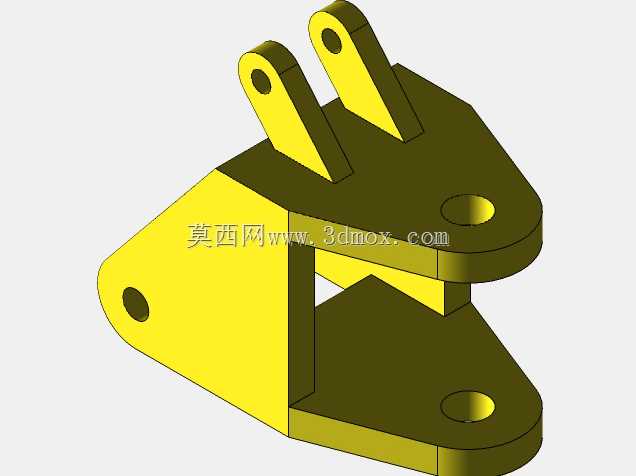

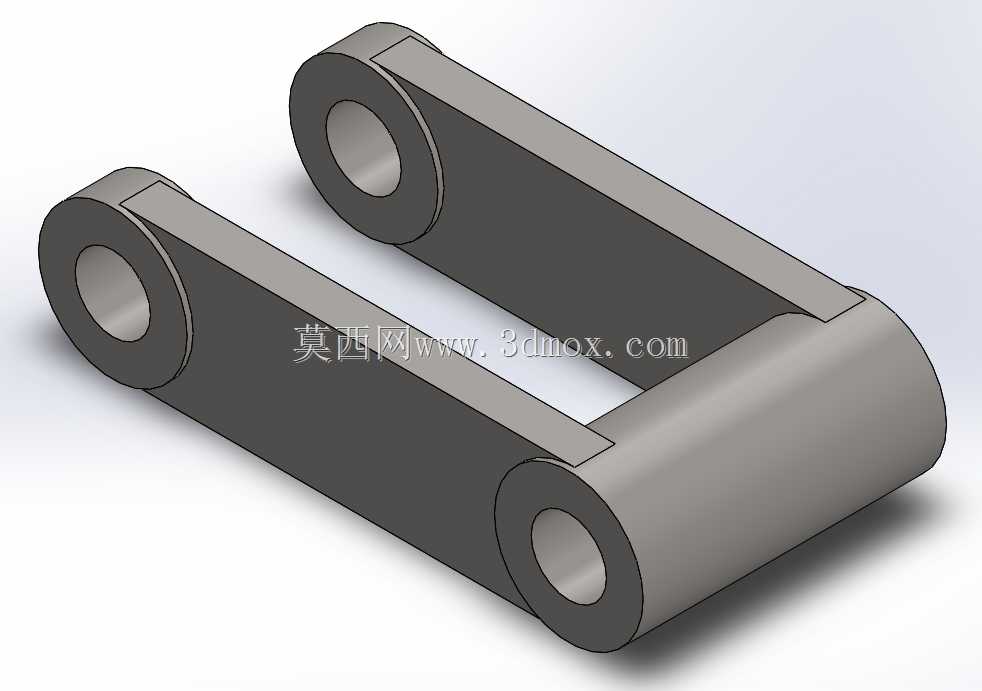

　　这套反铲工作臂结构，是中小型履带式挖掘机核心作业执行端的完整三维设计，整体围绕土方作业的实际工况做结构适配，从安装边界到运动行程都做了全参数化的约束校核。先从安装端说起，工作臂根部的铰接座预留了与挖掘机回转平台动臂油缸支座、主平台铰接耳的匹配接口，铰接销轴的孔径、耳板间距完全适配6-8吨级小挖的通用安装尺寸，不需要额外做转接件就能直接匹配同吨位机型的上车结构，安装时只需要对齐销轴孔位，穿入标准销轴配合润滑脂嘴就能完成固定，后期维护拆卸也不需要破坏主体结构。

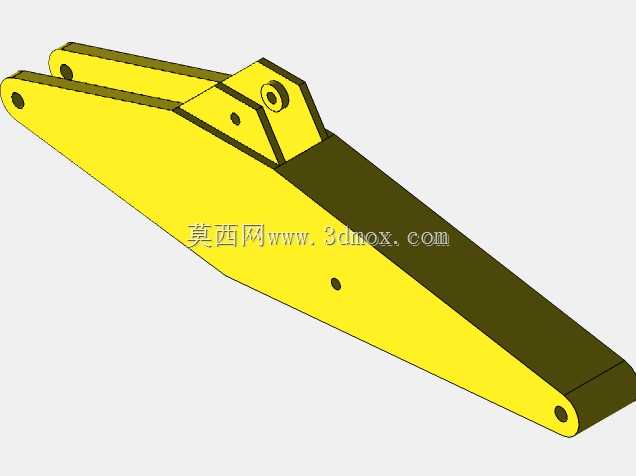

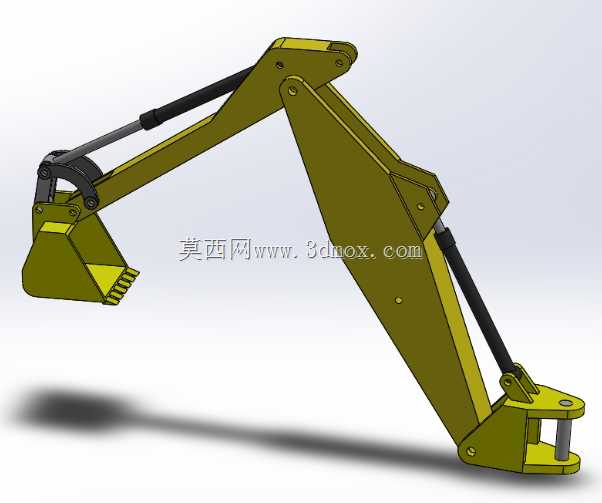

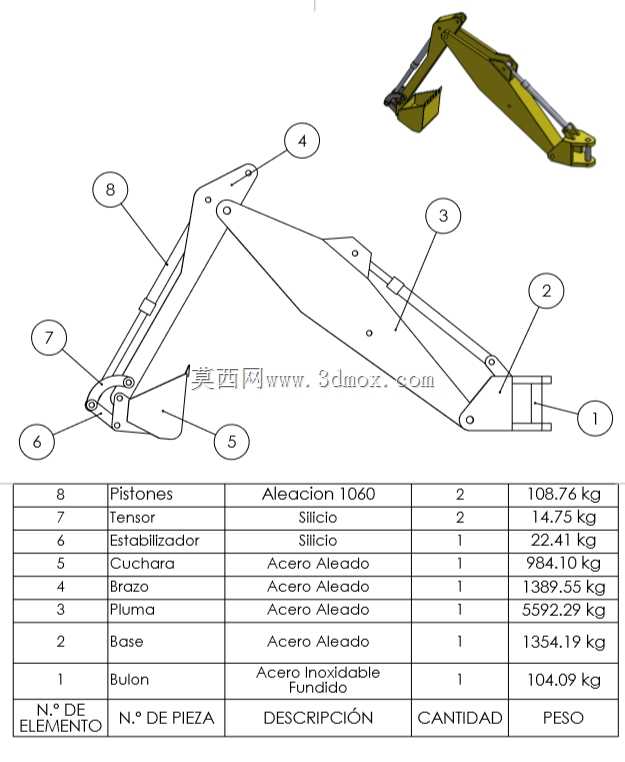

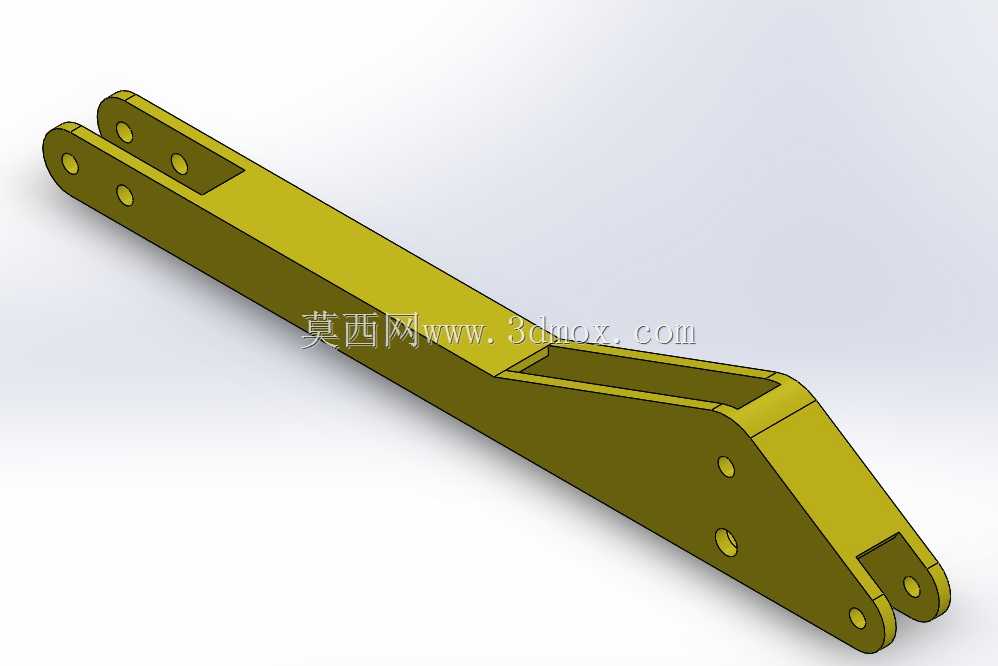

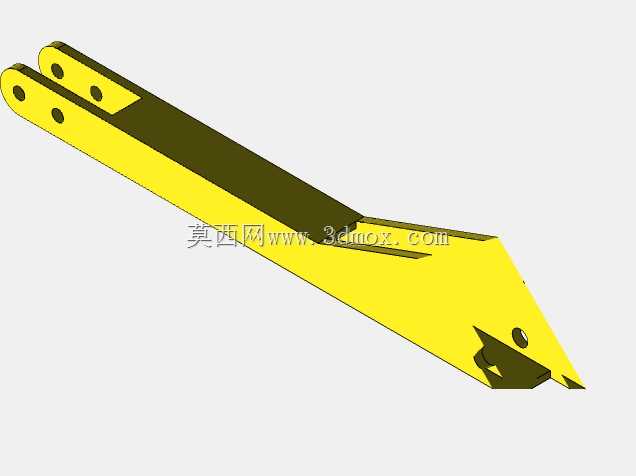

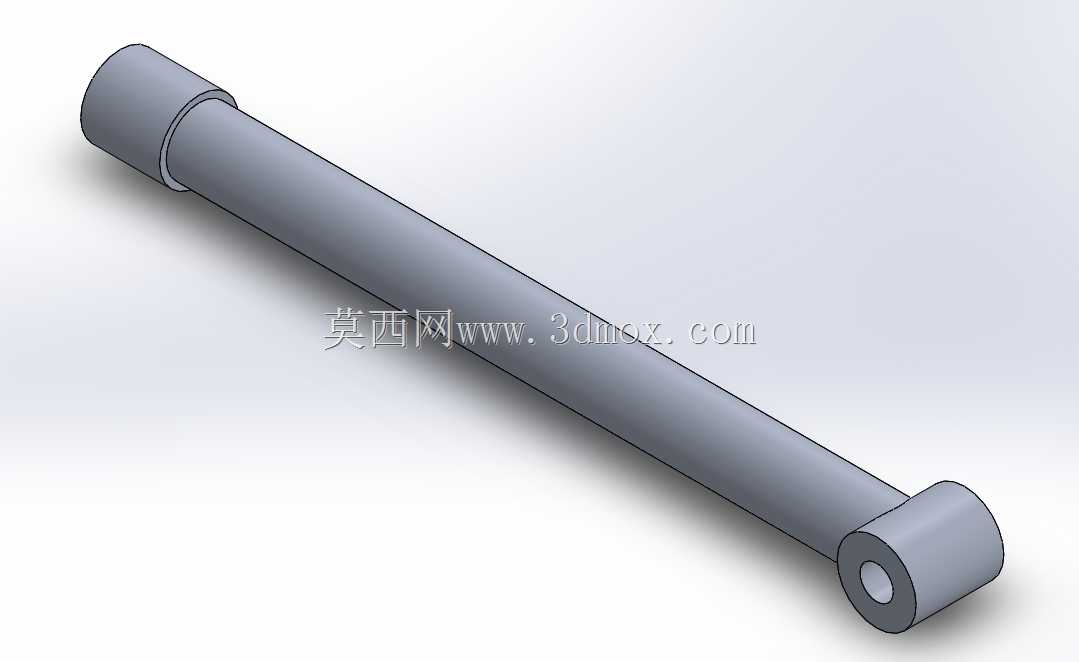

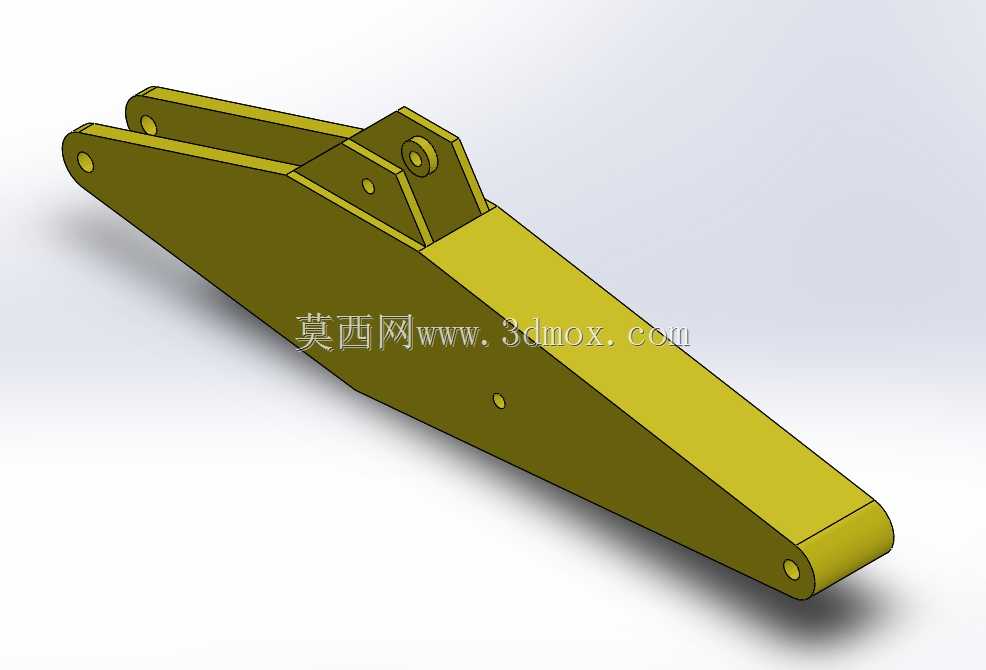

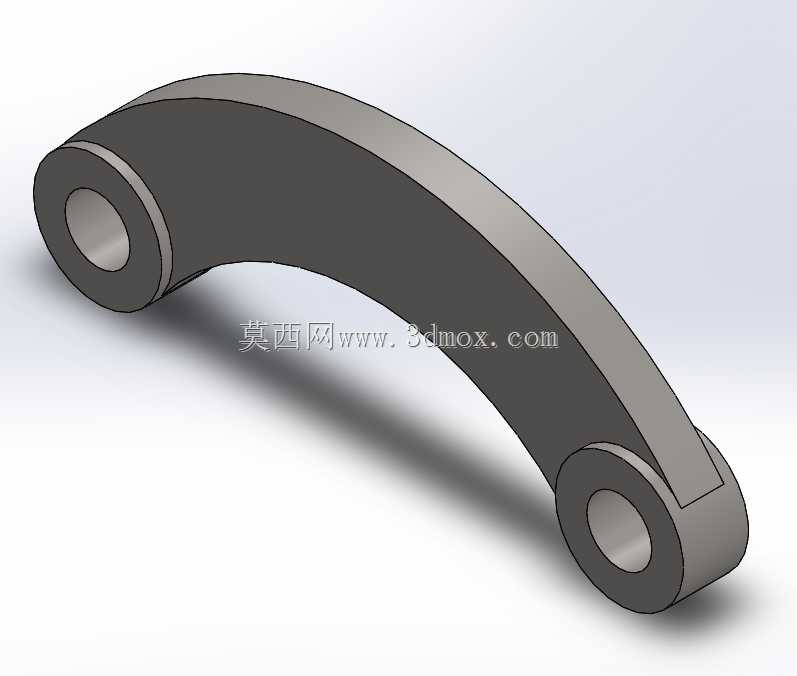

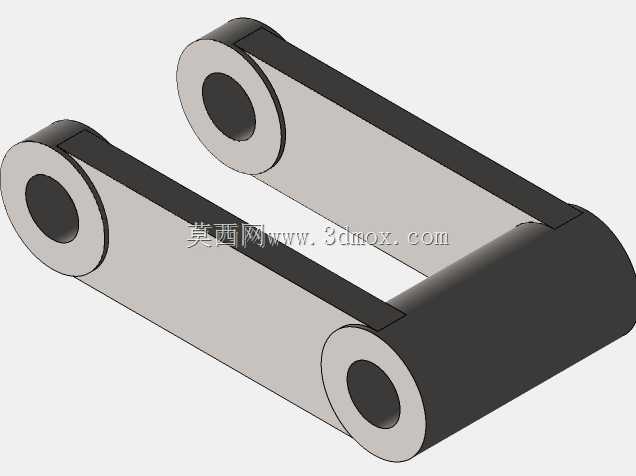

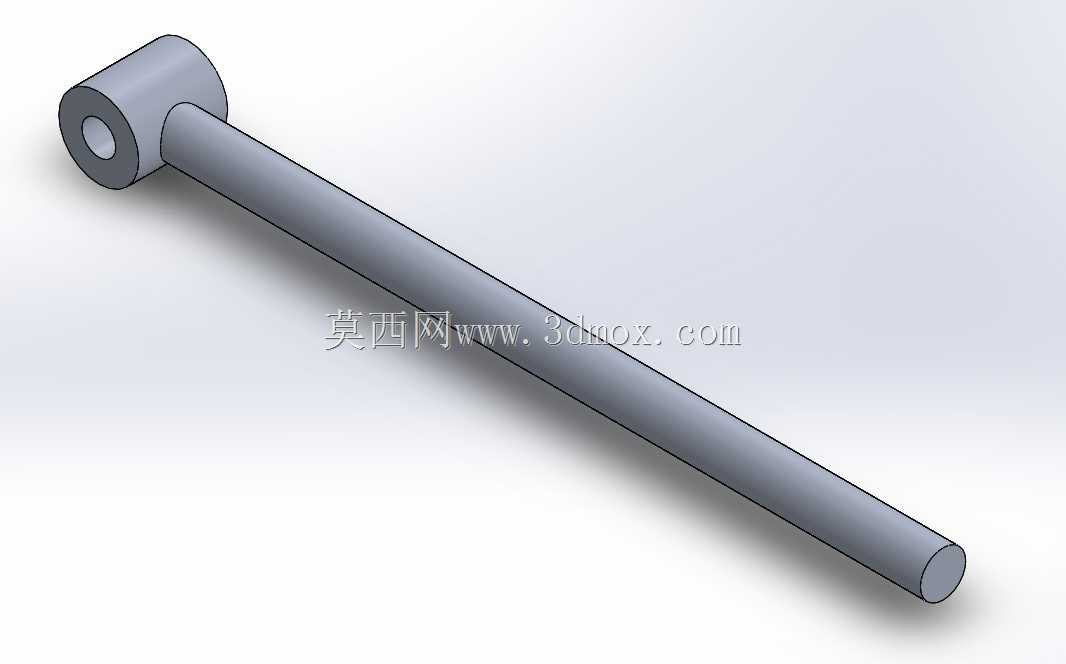

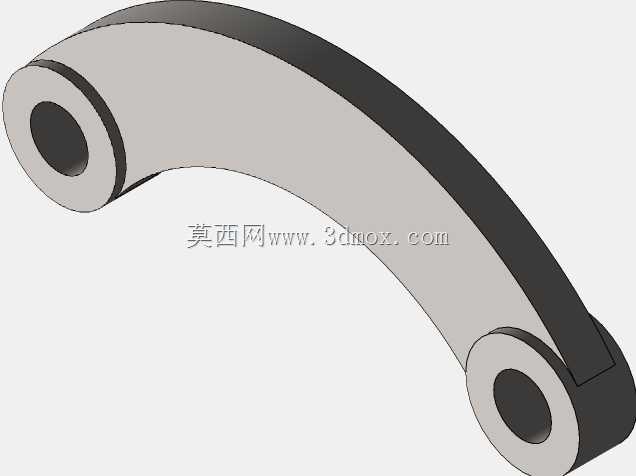

　　从功能特性来看，整个工作臂采用双液压油缸驱动的动臂、斗杆、铲斗三级铰接结构，动臂部分采用变截面箱型焊接结构，在油缸铰接点、根部铰接点、斗杆铰接点这些应力集中位置，都做了局部加厚的加强筋设计，避免长期重载挖掘出现焊缝开裂或者结构变形。斗杆部分的长度做了针对性优化，既保证了最大挖掘深度能覆盖常规市政施工、管线铺设的作业深度需求，也不会因为臂长过长导致铲斗端挖掘力损失过大，在复合动作时，动臂举升、斗杆回收、铲斗翻转的动作不会出现运动干涉，三维建模阶段已经做了全行程的运动仿真，各个铰接点的转动角度都在液压油缸的额定行程范围内，不会出现油缸拉缸或者结构硬限位碰撞的问题。

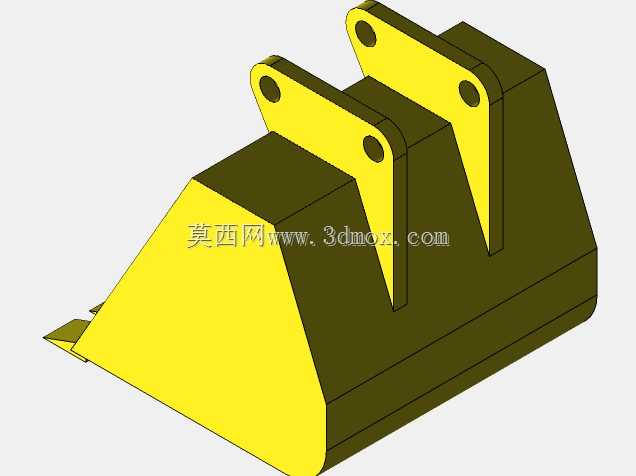

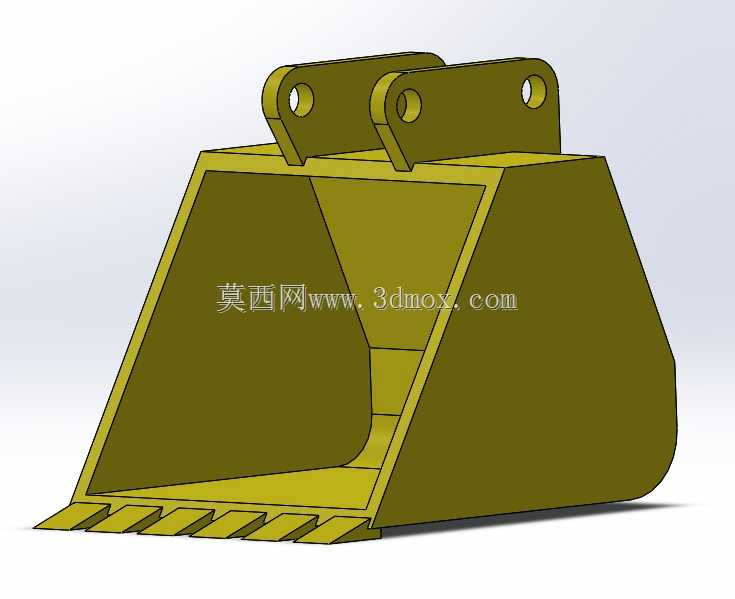

　　在实际应用场景里，这套工作臂结构适配的工况非常广泛，不管是建筑场地平整时的表层土方剥离，还是市政管线施工时的沟槽开挖，甚至是农田水利场景里的排水沟修坡、管道周边的精细回填作业，都能通过调整铲斗的姿态完成作业。针对不同作业场景的需求，铲斗斗齿的安装座采用通用型接口，可以根据作业需求更换窄斗、宽斗或者破碎锤等附属作业装置，不需要改动斗杆前端的铰接结构，更换属具时只需要拆卸四个销轴固定螺栓就能完成切换。

　　设计思路上，整个结构没有追求冗余的强度过剩，而是根据不同位置的受力分布做了差异化的板材厚度匹配，动臂上半部分受力较小的区域采用较薄的钢板焊接，在油缸支座、铰接耳板这些交变载荷集中的位置，采用更高强度的合金钢板做镶边处理，既控制了整个工作臂的自重，避免过重的前端结构导致挖掘机整机重心前倾影响稳定性，也保证了结构强度能覆盖1.5倍额定载荷的冲击工况，毕竟实际挖掘作业中经常会碰到地下石块、硬土层这类突发载荷，结构必须预留足够的安全系数。

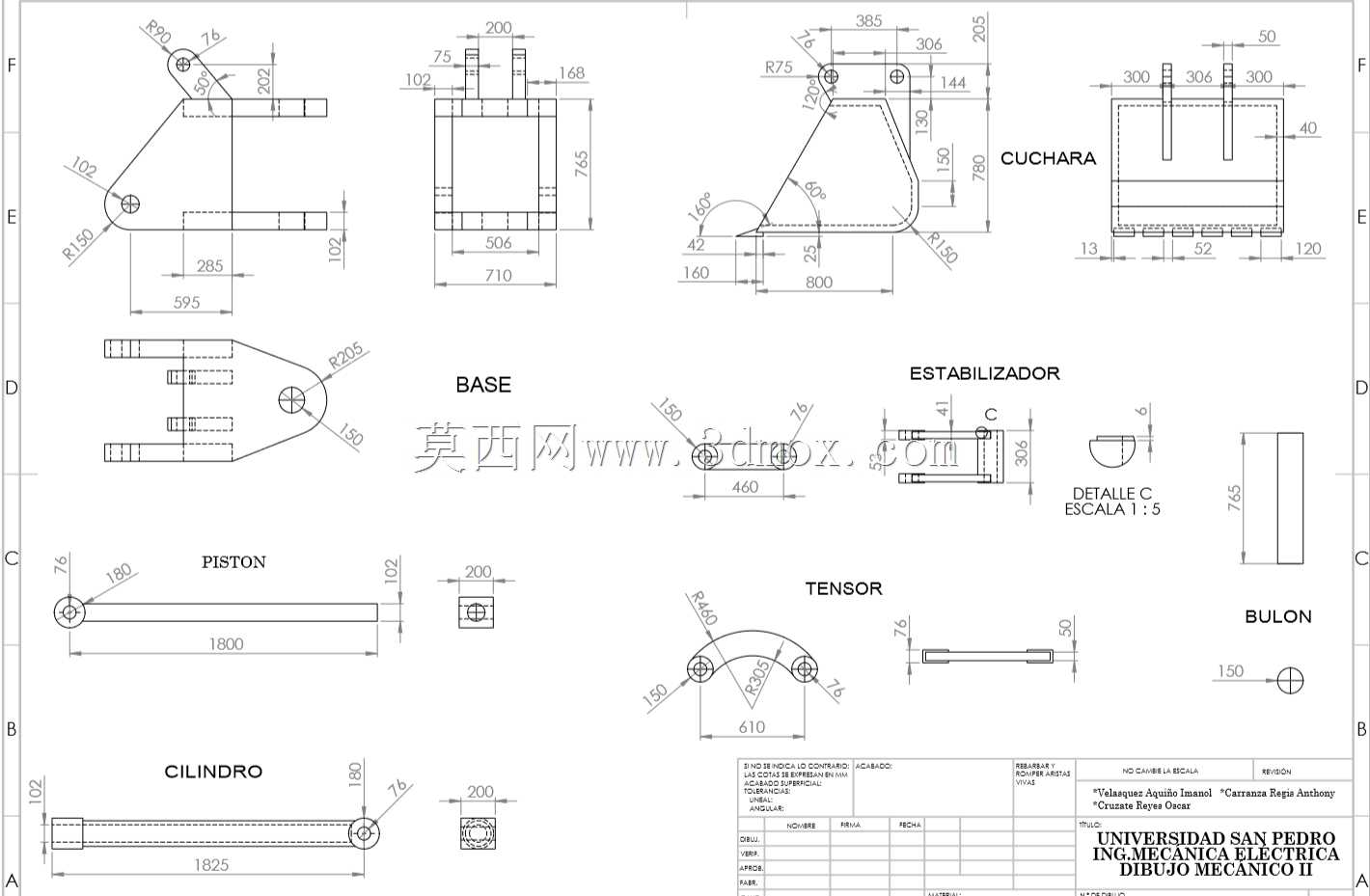

　　从外形尺寸来看，整个工作臂在完全收拢状态下，总长度不会超过同吨位挖掘机的整机运输长度要求，运输时不需要拆卸臂段就能满足道路运输的尺寸限值，完全展开状态下的最大挖掘半径、最大卸料高度都符合6吨级小挖的行业通用作业参数，不会出现参数虚标或者作业范围不足的问题。液压管路的布置也在建模阶段做了预留，沿着动臂、斗杆的内侧布置管夹安装座，高压油管不会在臂架运动时出现弯折、剐蹭的问题，管线路由的弯曲半径也符合液压油管的最小弯曲半径要求，避免长期弯折导致油管过早老化破损。铲斗的切削角度做了优化，在斗杆回收挖掘时，斗齿的切入角度能保持最优的切削角，减少挖掘时的阻力，降低液压系统的负载，同时铲斗的斗容做了匹配设计，不会因为斗容过大导致每斗作业重量超过整机的倾翻载荷限制，保证作业时的整机稳定性。
