迷你挖掘机动臂结构三维设计

　　本次呈现的是小型挖掘设备的核心工作构件——动臂的三维结构设计，这类构件是微型挖掘装备实现铲斗作业动作的核心受力传力部件，直接决定设备的作业覆盖范围与负载承载能力。从实际工程应用场景来看，这类迷你型挖掘设备的动臂，主要适配1吨级及以下的微型挖掘装备，多用于庭院土方修整、室内拆除作业、园林绿化苗木种植挖坑、狭小空间管线铺设开挖等场景，这类场景普遍作业空间狭窄，无法容纳常规中型挖掘机进场，因此对动臂的结构紧凑度、动作灵活性有极高要求。

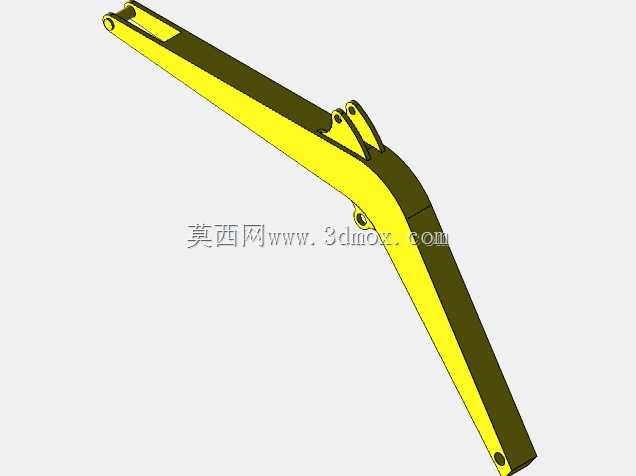

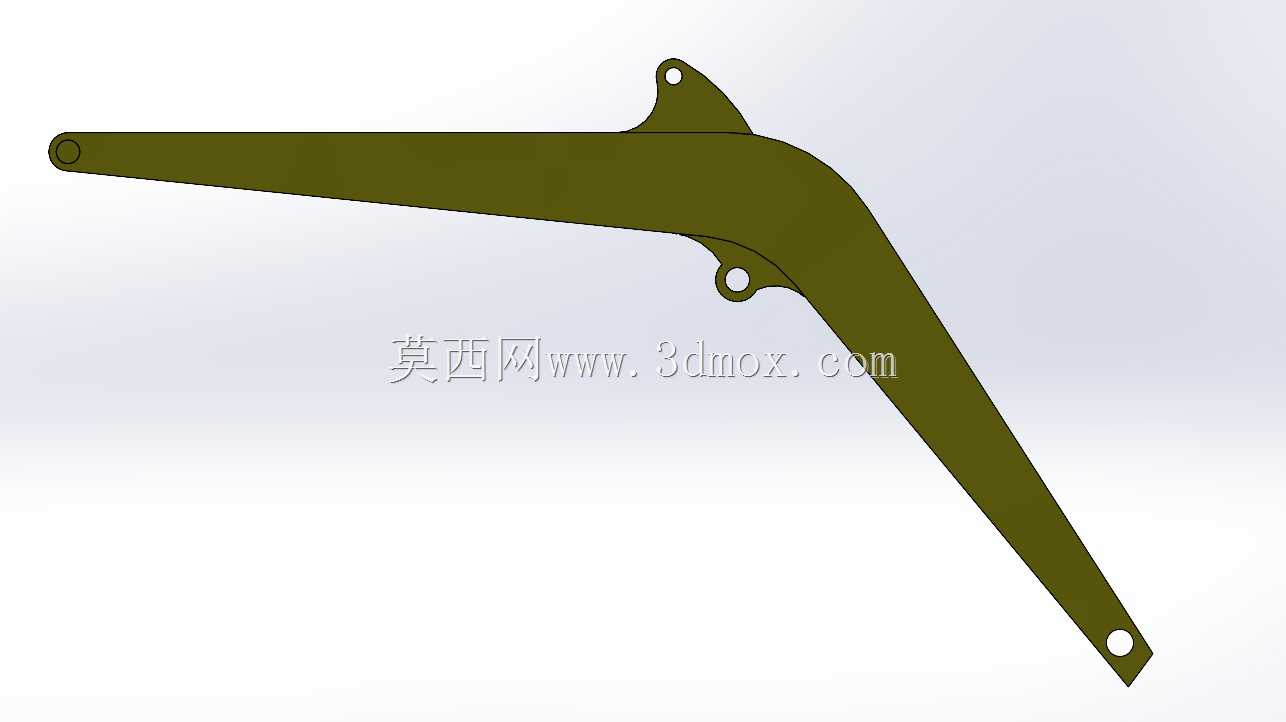

　　从功能特性层面看，该动臂采用弯臂式结构设计，相比直臂结构，在同等收回长度下能够获得更大的挖掘深度与卸料高度，同时在动臂举升过程中能够更好地避让机身前部的结构干涉，适配微型设备的短机身布局。动臂主体采用箱型焊接结构设计，上下盖板与两侧腹板拼焊形成封闭腔体，能够在控制构件自重的前提下，大幅提升结构的抗扭、抗弯承载能力，应对挖掘作业过程中复杂的偏载、冲击载荷。动臂上预留的铰接安装位，分别对应机身根部的动臂油缸铰接点、斗杆连接铰接点、动臂油缸活塞杆端铰接点，所有铰接孔的位置精度直接决定整个工作装置的动作连贯性与受力合理性，建模过程中对各铰接点的同轴度、孔位间距公差做了对应约束，能够直接对接后续的工程图出图与加工工艺编制。

　　从设计思路层面展开，这类迷你挖动臂的设计首先需要匹配整机的作业参数要求，先确定最大挖掘半径、最大挖掘深度、最大卸料高度这几个核心作业参数，再反推动臂的长度、弯折角度、各铰接点的相对位置。在结构强度校核层面，需要模拟最恶劣的挖掘工况——也就是斗齿尖受到最大挖掘阻力、动臂处于最大受力姿态时的载荷分布，对箱型结构的板材厚度、焊缝位置做优化，避免出现应力集中区域，尤其是弯折段的结构过渡，采用大圆弧过渡设计，减少应力突变带来的结构疲劳风险。动臂表面预留的管夹安装位，用于固定液压油管，避免动臂俯仰过程中液压油管与结构件发生摩擦剐蹭，延长液压管路的使用寿命，这些安装位的位置排布充分考虑了油管的弯曲半径要求，保证油管在全行程动作中不会出现过小弯折导致的油路憋压问题。

　　关于外形尺寸与安装边界，该动臂整体收回状态下的长度适配微型挖掘机的短尾布局，动臂根部与机身回转平台的铰接座安装尺寸，匹配通用微型挖机的安装接口，不需要对机身结构做额外改装即可实现替换安装。动臂的弯折角度经过反复优化，在保证作业参数达标的前提下，尽可能降低动臂在运输状态下的整体高度，满足微型设备通过狭窄门洞、电梯等受限空间的通行要求。动臂与斗杆连接的铰接端，预留了足够的摆动间隙，保证斗杆在全角度摆动过程中不会与动臂结构发生干涉，同时铰接部位的衬套安装位尺寸符合通用工程机械的衬套规格，后期维护更换配件的通用性更强。

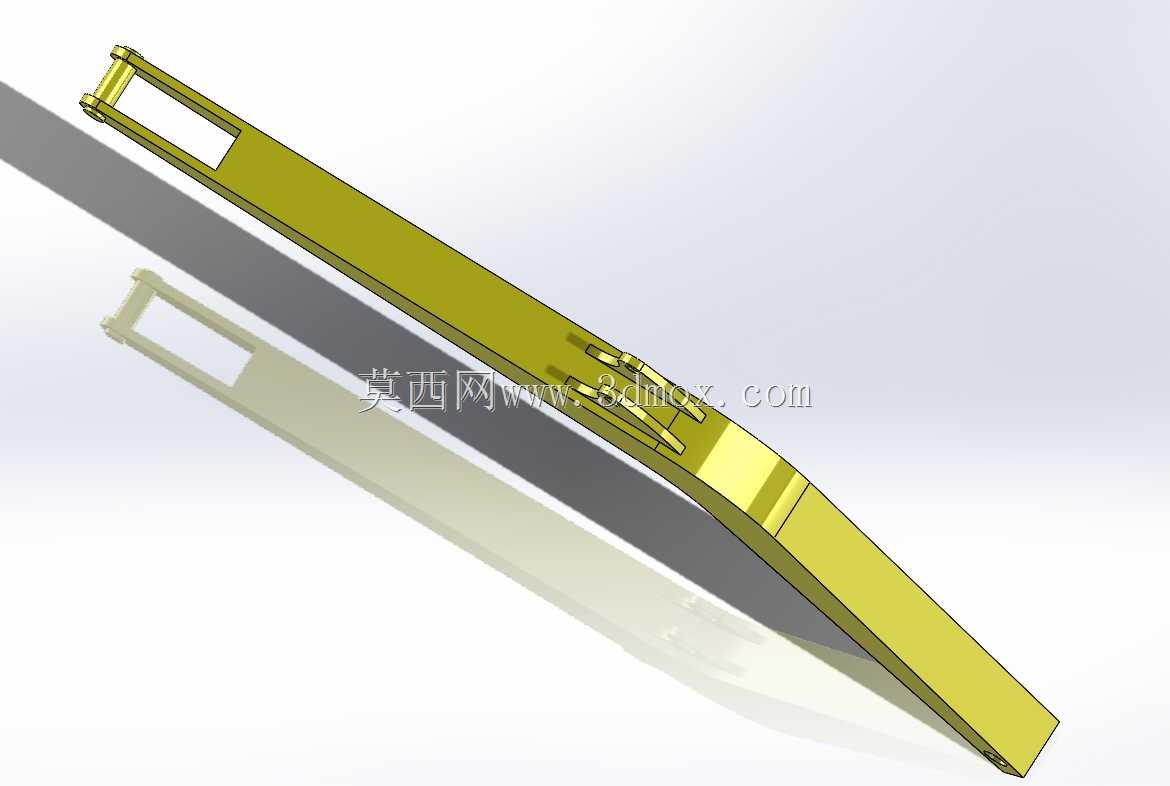

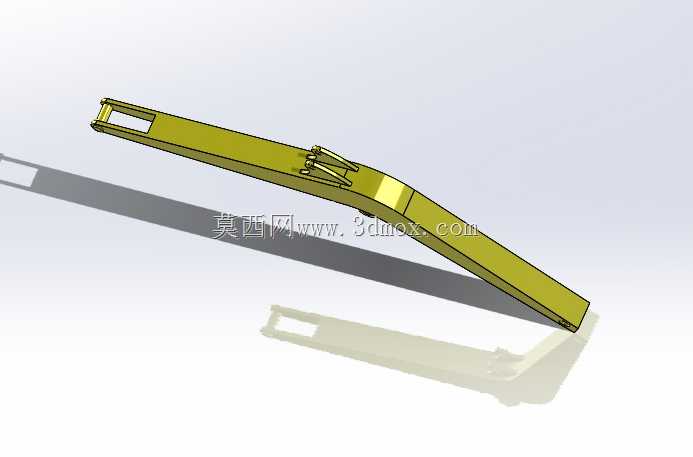

　　从建模细节来看，整个动臂的三维模型完整还原了焊接结构的拼合关系，所有板材的厚度、焊缝的预留位置、铰接孔的倒角、安装面的加工余量都做了对应体现，不是单纯的外观曲面模型，能够直接用于后续的有限元结构分析、工程图输出、加工工艺编制等工作环节。对于从事微型工程机械设计、小型设备改装、挖掘机结构维修的从业者来说，这个模型能够提供直接的结构参考，可在此基础上根据具体的整机参数调整尺寸、优化结构，大幅缩短同类产品的开发周期。在实际的小型设备改装场景中，这类动臂结构还可以经过小幅改装后，适配小型装载机、小型起重设备的工作装置，拓展其作业功能，满足小众场景的个性化作业需求。
