多规格水果存放纸箱成型矩阵工装结构

　　在生鲜果蔬产后处理的包装工段，不同品类、不同采收规格的水果对周转纸箱的尺寸适配性要求差异极大，传统单规格纸箱成型设备往往只能适配固定长宽高的瓦楞纸箱，遇到小批量多SKU的水果包装需求时，换型调试时间长、定位精度波动大，很难适配产地分选线柔性化的生产节奏。这套纸箱成型矩阵结构，正是针对果蔬包装环节多尺寸纸箱快速成型的需求设计，核心是通过可调式的框架定位结构，在同一工位上完成不同长宽尺寸瓦楞纸板的折边、定位、预成型动作，为后续的纸箱封底、装填工序输出规整的成型箱体。

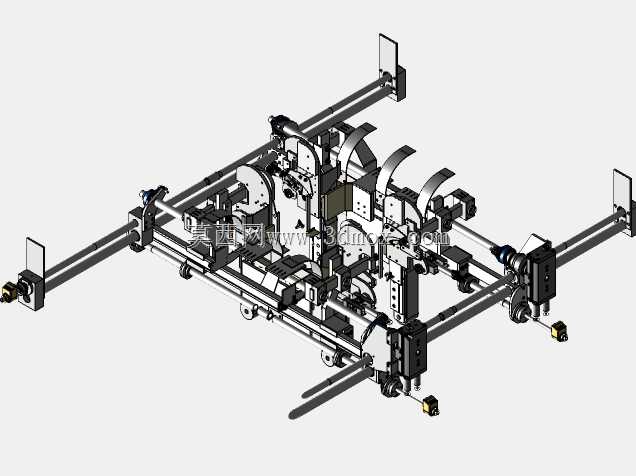

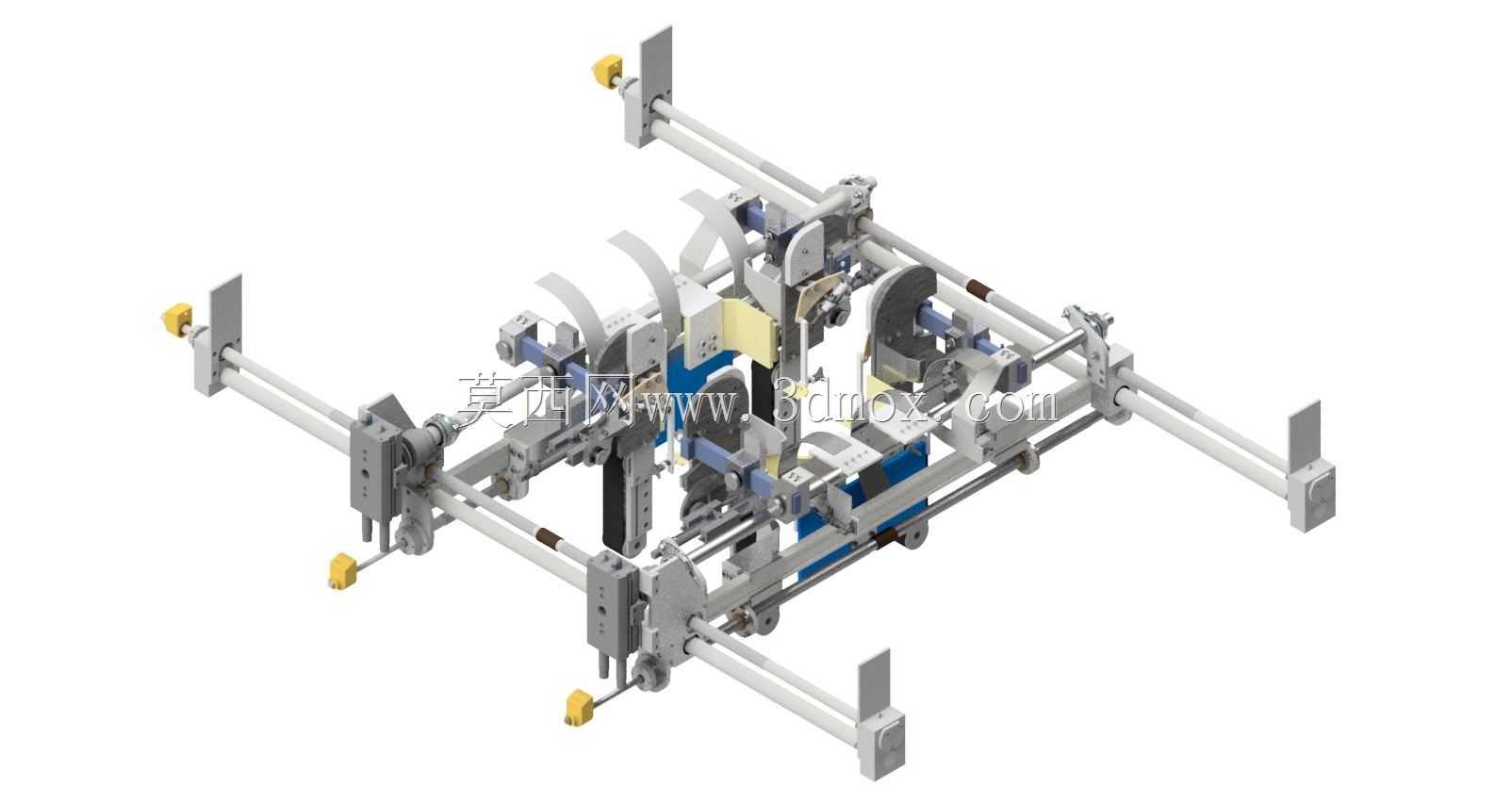

　　从结构布局来看，整套矩阵采用双横梁平行导轨作为基础承载框架，横向与纵向的定位挡块均通过线性导轨与框架连接，每个定位挡块的位置都可以根据待成型纸箱的展开尺寸进行无级调整，挡块端部的黄色缓冲触头采用软质聚氨酯材质，接触瓦楞纸板时不会压损纸板表层的瓦楞结构，避免成型后的纸箱出现边角塌陷、承压强度下降的问题。框架上分布的多组折边执行件，对应瓦楞纸箱展开状态下的各个折翼位置，调整定位挡块的位置时，折边执行件可以同步沿着导轨滑动匹配位置，不需要逐个调整折边工位的坐标，大幅缩短不同规格纸箱切换时的调试周期。

　　实际应用场景中，这套矩阵结构可以直接集成在水果分选线的末端包装工位，前端分选完成的不同规格水果按照品级、重量分流后，对应尺寸的瓦楞纸板被输送到成型矩阵工位，矩阵的定位挡块先根据预设的纸箱尺寸快速移动到位，从四个方向将平铺的瓦楞纸板定位在中心基准位置，随后各组折边执行件按照设定的动作顺序，依次将纸箱的侧折翼、端折翼向上翻折90度，形成开口向上的箱体雏形，整个过程不需要更换模具，只需要在操作端输入对应纸箱的长宽参数，各个移动部件就会自动运行到对应坐标位置，适配的纸箱尺寸范围可以覆盖常规鲜果周转用的1号到12号标准瓦楞纸箱，甚至可以适配部分非标准尺寸的定制水果礼盒纸箱。

　　设计思路上，这套结构没有采用传统成型设备的固定模腔结构，而是用矩阵式可调定位的思路，把原本需要更换模腔才能完成的多规格适配，转化为直线运动单元的位置调整，整个框架采用工业铝型材拼接搭建，自身重量较轻，安装时不需要额外做厚重的设备基础，直接通过底部的安装脚座固定在包装线的机架台面上即可，安装边界的宽度和长度可以根据现场工位的预留空间调整，标准配置下的框架外沿尺寸适配大多数包装车间的工位间距，不会占用过多的生产线横向空间。

　　从结构细节来看，所有滑动配合的导轨副都配备了防尘刮屑件，能够阻挡包装车间内漂浮的纸尘、果屑进入导轨配合面，减少日常维护的频次；各个折边执行件的动作行程都设置了缓冲限位，翻折纸板时的动作速度从快到慢平滑过渡，避免冲击导致瓦楞纸板出现折痕偏移、折边开裂的问题；定位挡块的位置调整采用手动锁紧与自动定位结合的方式，小批量试生产时可以手动快速推拉调整位置，批量生产时可以通过伺服驱动自动定位到预设坐标，兼顾小批量柔性生产和大批量连续生产的使用需求。

　　在水果包装的实际工况里，这套成型矩阵解决了以往多规格纸箱成型需要多台设备、多套模具的痛点，单工位就能覆盖绝大多数鲜果周转纸箱的成型需求，成型后的纸箱边角垂直度偏差控制在较小范围内，后续进入封底工位时不会出现卡箱、折翼错位的问题，能够有效提升整个包装线的运行流畅度，减少因纸箱成型不良导致的停机等待时间。同时，开放式的框架结构没有封闭的钣金外罩，操作人员在日常生产中可以直接观察到各个折边、定位部件的运行状态，出现纸板卡滞时可以快速处理，不需要拆解设备外罩，进一步降低了生产过程中的运维难度。
