出口水果装箱用纸箱成型作业设备

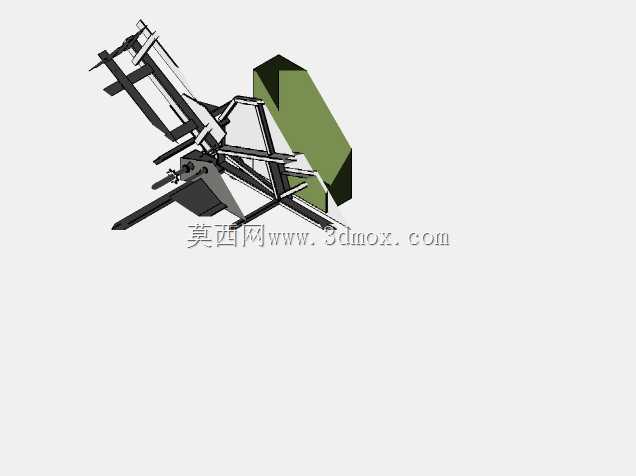

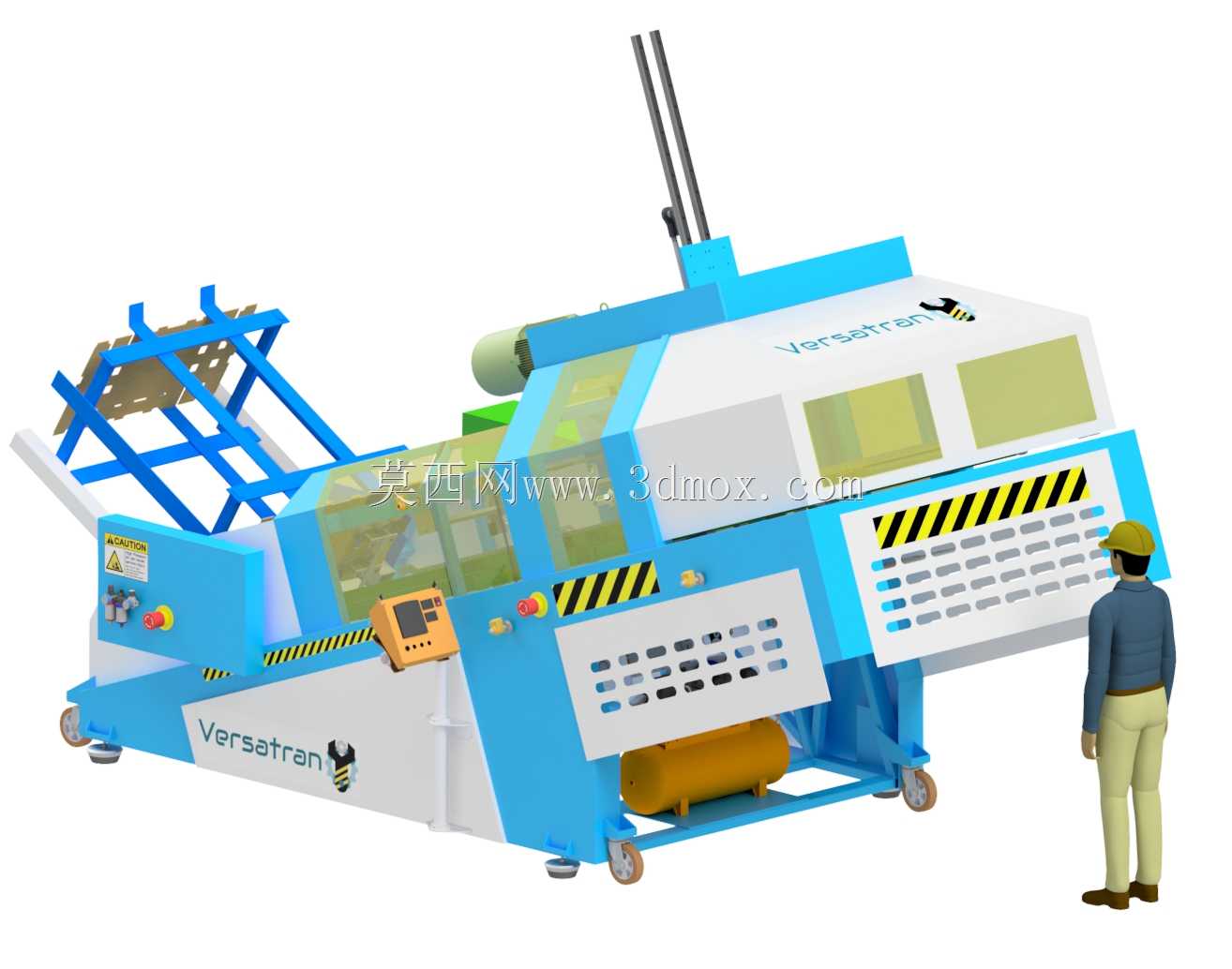

　　在生鲜果蔬出口加工的包装工段，纸箱成型是衔接前端分选、后端装箱封箱的核心前置工序，这类设备直接决定整线包装节拍的稳定性，尤其针对出口水果的包装要求，纸箱成型后的折边精度、箱体方正度直接影响后续装箱的果品磕碰率、远洋运输堆垛的承压能力。这款设备的设计完全贴合出口水果加工车间的现场工况，整体采用脚轮支撑的可移动式结构，无需做预埋地脚固定，方便车间根据产线布局调整灵活移位，适配中小加工企业多品类切换、产线频繁调整的生产需求。设备主体框架采用方通焊接结构做喷塑处理，接触纸板的折边工位采用耐磨尼龙材质做接触面，避免金属棱角刮损纸箱表层的印刷面，满足出口包装的外观质量要求。从功能布局来看，设备左侧设置倾斜式纸板料仓，

　　可堆叠存放预裁切好的瓦楞纸板，料仓带挡料限位结构，可根据不同规格纸箱的纸板尺寸调整挡块位置，单次上料可满足半小时以上的连续生产需求，减少人工补料频次。料仓下方配置吸盘取料机构，通过真空吸附将单张纸板从料堆中分离，避免多板粘连导致的卡料故障，取料后通过摆臂机构将纸板输送至折型工位。折型工位是设备的核心作业区域，采用折边翻板配合气缸压合的结构，先完成纸箱底部的折边定位，再通过喷胶或胶带粘贴完成底部封合，成型后的纸箱通过底部输送机构直接推送至后端装箱工位，整个过程无需人工介入，单工位成型节拍可匹配每分钟8-12箱的中速包装产线需求。设备中部设置透明防护围挡，既可以观察内部机构的运行状态，也能避免操作人员误触运动部件造成安全隐患，

　　围挡上设置的黄黑警示条明确标注运动部件的危险区域，符合车间安全规范。操作面板设置在设备前侧的易操作位置，集成了启停、急停、规格切换、故障复位按钮，同时搭配小型触控屏可设置不同纸箱规格的折边参数，切换产品规格时仅需调整料仓挡块位置、在屏内调用对应参数即可，无需更换复杂的工装模具，适配多规格纸箱的柔性生产需求。设备侧方预留了气源接口与电源接口，现场安装仅需接入0.6-0.8MPa的压缩空气与常规工业用电即可投入使用，无需额外配套复杂的辅助设施。设备下部预留了储气罐安装位，可稳定气源压力，避免车间气源波动导致吸盘吸力不足、折边动作不到位的问题。从安装边界来看，设备整体长度控制在3.2米以内，宽度1.8米，高度2.2米，

　　作业时仅需在设备前方预留1米的操作维护空间，侧方预留0.8米的检修通道即可，对车间层高无特殊要求，适配大部分中小型果蔬加工车间的空间条件。针对出口水果包装的特殊需求，设备的折边工位做了精度优化，折边误差控制在1mm以内，成型后的纸箱对角线偏差不超过2mm，避免纸箱歪斜导致装箱时果品磕碰、堆垛时垮垛的问题。设备的运动部件全部采用密封式轴承，适配果蔬车间多水汽、多纸尘的作业环境，日常维护仅需定期清理吸盘表面的纸尘、检查气源三联件的油水状态即可，维护难度低，适合一线操作工人快速上手。在产线配套层面，这款设备可直接对接水果分选机的出料端、自动装箱机的进料端，也可作为独立工位配合人工装箱使用，适配不同自动化程度的加工场景。针对出口包装常用的防水瓦楞纸箱，设备的吸盘采用特殊的防滑材质，避免吸附防水涂层纸板时出现打滑掉板的问题，折边压合机构的压力可根据纸板厚度灵活调整，避免压力过大压溃纸板楞型、压力过小导致折边不到位的问题。设备的出料端可根据需求选配纸箱喷码、贴标的安装位，方便后续工序集成，减少产线的重复布局。从结构设计的细节来看，所有走线全部走框架内部的穿线槽，外部无裸露线缆，避免车间冲洗时水液溅入线缆造成短路故障，所有调节部位都设置了清晰的刻度标识，操作人员调整参数时可直接参照刻度快速定位，减少调试时间。设备底部的脚轮带刹车锁定结构，移位到指定位置后锁定脚轮即可保证设备运行时的稳定性，不会因为机构往复运动出现移位偏移。
