高精度气动式小剂量液体灌装执行机构

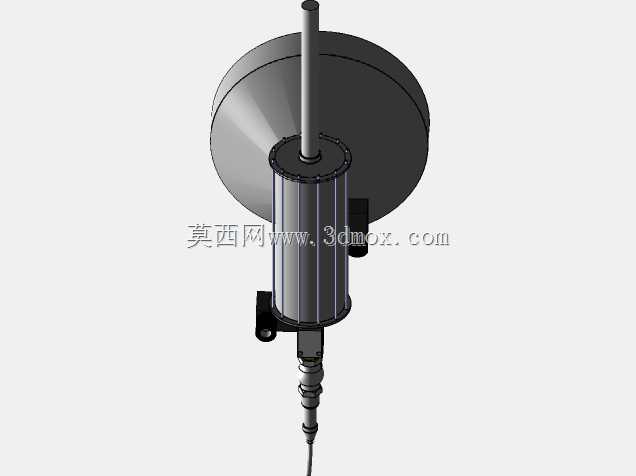

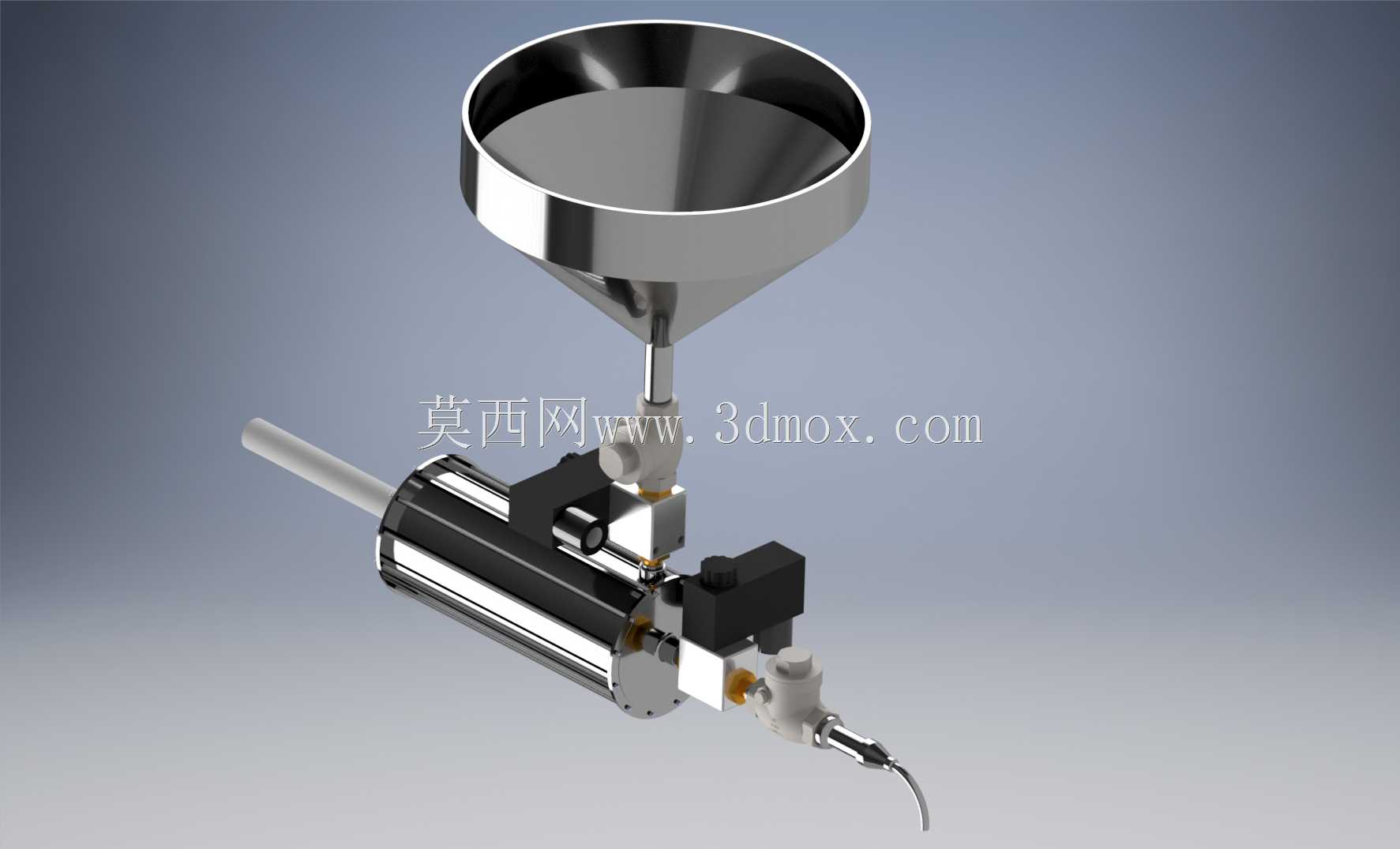

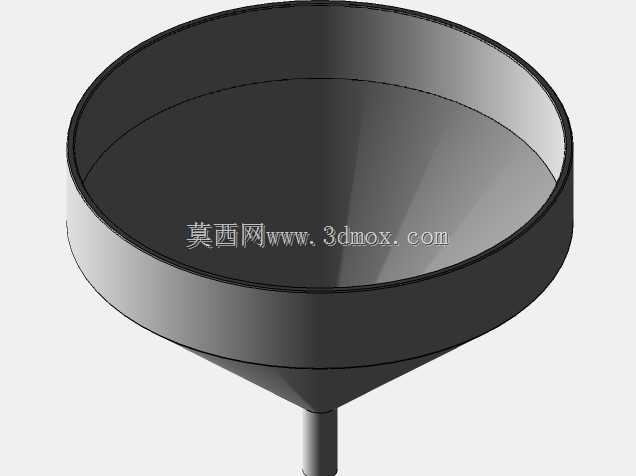

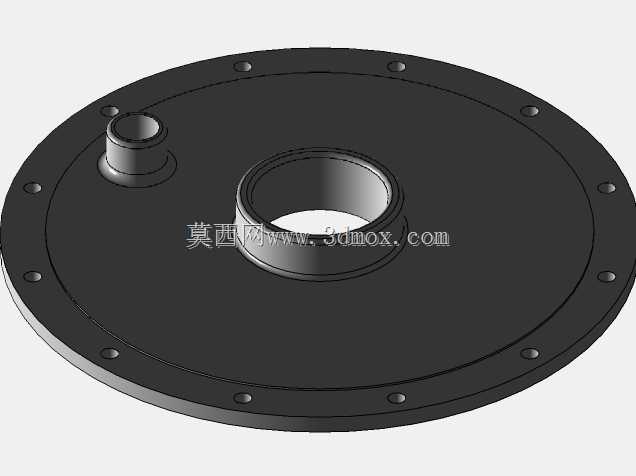

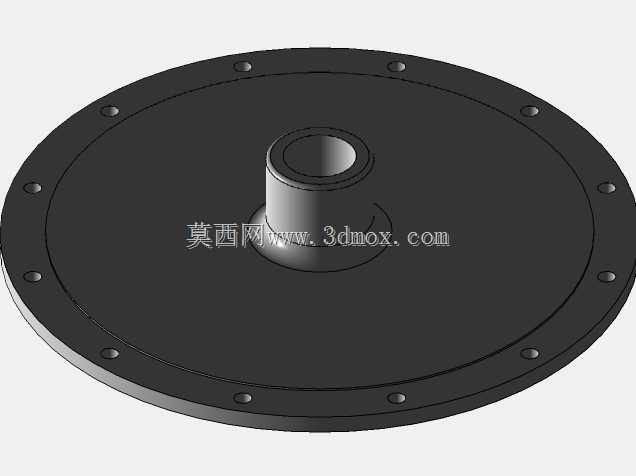

　　这套液体灌装执行单元，主要面向日化、食品、医药行业中小规格容器的定量灌装工位，常见于西林瓶口服液灌装线、小型试剂分装线、日化小样灌装机的末端执行端，适配1-50ml区间的小剂量液体灌装需求，可兼容低粘度水剂、稀油类、无颗粒型日化原液等流体介质，不适合含大颗粒悬浮物、高粘度膏体的灌装场景。从结构布局来看，上部采用大口径锥形不锈钢料斗作为进料缓存单元，料斗锥角设计为60度，既可以保证流体依靠自重顺畅下落，也能减少料液残留挂壁，料斗出口通过快装接头与下部阀体连接，方便日常拆卸清洗、消毒，符合食品医药类设备的卫生级设计要求。核心执行部分采用气缸驱动的柱塞式计量结构，横向布置的气缸缸径为20mm，

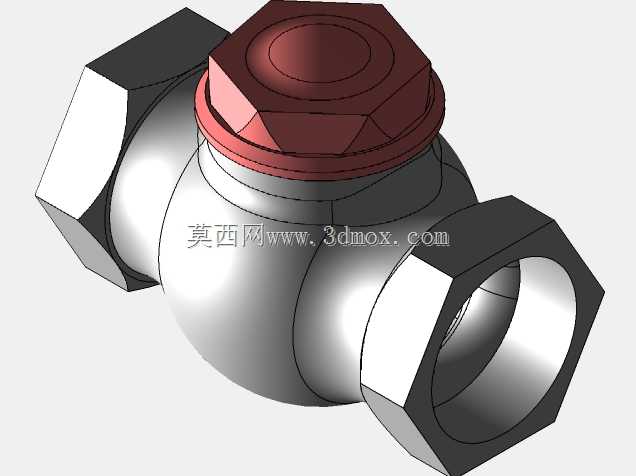

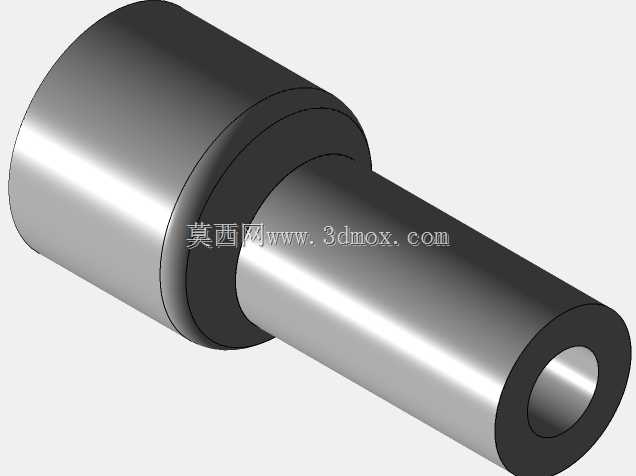

　　行程可通过尾部的调节螺母在0-30mm区间微调，以此匹配不同灌装剂量的需求，计量精度可控制在±0.5%以内，相比蠕动泵灌装，柱塞式结构在小剂量灌装时的一致性更优，不会出现泵管疲劳带来的剂量漂移问题。阀体部分集成了进料单向阀与出料单向阀，气缸带动柱塞做往复运动时，柱塞后退行程中进料阀开启、出料阀关闭，料斗内的液体被吸入柱塞腔；柱塞推进行程中进料阀关闭、出料阀开启，柱塞腔内的液体被压入出料管路，通过端部的灌装头注入下方容器，整套阀组采用硬密封配合食品级密封件，无漏液、滴液问题，停机状态下也不会出现流延现象。出料端采用细长式防滴漏灌装头，头部做了收口设计，灌装结束时阀体内的负压回吸结构可以将管口残留的料液吸回阀腔，

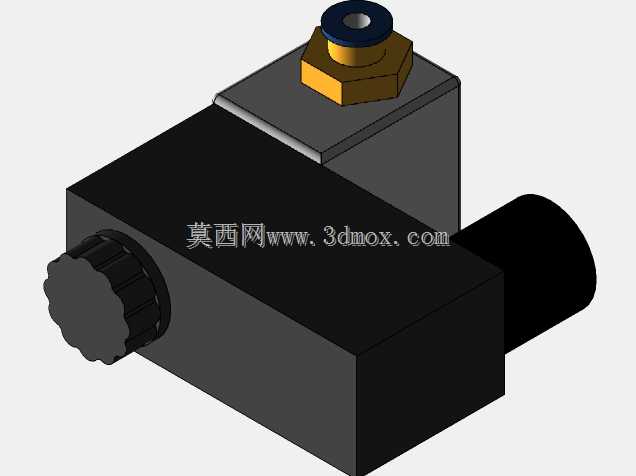

　　避免料液滴落在容器外壁或输送线上，减少后续擦瓶的工序工作量。整套机构的安装边界比较紧凑，横向总长度（含气缸伸出端）为180mm，竖向总高度（从料斗顶部到灌装头底部）为220mm，料斗最大直径为100mm，安装时可通过阀体侧面的两个M5螺纹孔固定在灌装机的安装立板上，进料端除了对接自重料斗，也可以转接压力供料管路，适配更高灌装速度的产线需求。气路接口采用标准M5快插接头，工作气压要求在0.4-0.6MPa区间，可直接对接工厂常规压缩空气气源，无需额外配置增压设备，气缸动作可通过常规二位五通电磁阀控制，信号接入产线PLC即可实现与输送带、容器定位机构的动作联动，单头灌装节拍最快可达60瓶/分钟，多组并排布置即可组成多头灌装机，

　　适配更高产能的产线需求。设计过程中重点考虑了易清洁性，所有与料液接触的部件均采用304不锈钢材质，密封件为食品级硅橡胶或氟橡胶，可耐受常见的CIP清洗消毒剂腐蚀，快装结构的设计无需专用工具即可完成全部接触件的拆卸，方便换产时的清洁与零件更换，避免不同料液之间的交叉污染。机构的运动部件做了限位防护，气缸的伸缩行程两端都设置了缓冲垫，减少高速往复动作时的冲击噪音与零件磨损，整体使用寿命可达千万次灌装循环，日常维护仅需定期更换密封件、检查气缸润滑状态即可，维护成本较低。在实际产线适配中，这套执行单元可搭配不同口径的灌装头，适配瓶口内径3-20mm的各类容器，也可根据需求加装防泡沫套筒，针对易起泡的料液灌装时，灌装头可伸入瓶底缓慢注液，减少泡沫产生，避免料液溢出。相比传统的重力式灌装，这套柱塞式灌装结构不受料液液位高度影响，计量稳定性更好，相比电动伺服灌装结构，气动方案的成本更低，维护更简单，适合中小产能的灌装设备升级改造或新设备搭建使用。建模过程中对所有配合面都做了公差匹配，气缸与阀体的同轴度控制在0.02mm以内，保证柱塞运动顺畅无卡滞，单向阀的开启压力设置为0.02MPa，既可以保证低粘度液体的顺畅通过，也能在停机状态下可靠密封，不会出现渗漏问题。
