TWM-80轮胎缠绕包装设备结构设计

　　在轮胎生产下线、仓储周转以及跨区域物流运输环节，裸胎直接堆垛、转运极易出现胎面剐蹭、橡胶老化沾污、钢丝圈锈蚀等问题，尤其乘用车子午线轮胎、小型工程轮胎的成品防护，一直是后段包装工序的痛点——传统人工缠绕包装膜不仅效率低下，包装张力不均还会导致膜材浪费、防护层松脱，无法匹配连续化生产的节拍要求。这款TWM-80轮胎缠绕包装设备，正是针对直径800mm规格以内的轮胎成品包装需求开发的专用设备，整体采用立式开式环形架结构，从安装边界来看，设备主体底座采用方管焊接框架，底部预留四个膨胀螺栓安装孔位，整体占地长度约1600mm、宽度约1200mm，安装时无需深挖地基，只要在平整硬化的车间地面完成固定即可，进料端可直接对接轮胎生产线下线辊道，也可配合人工上料工位使用，适配不同产线的布局需求。

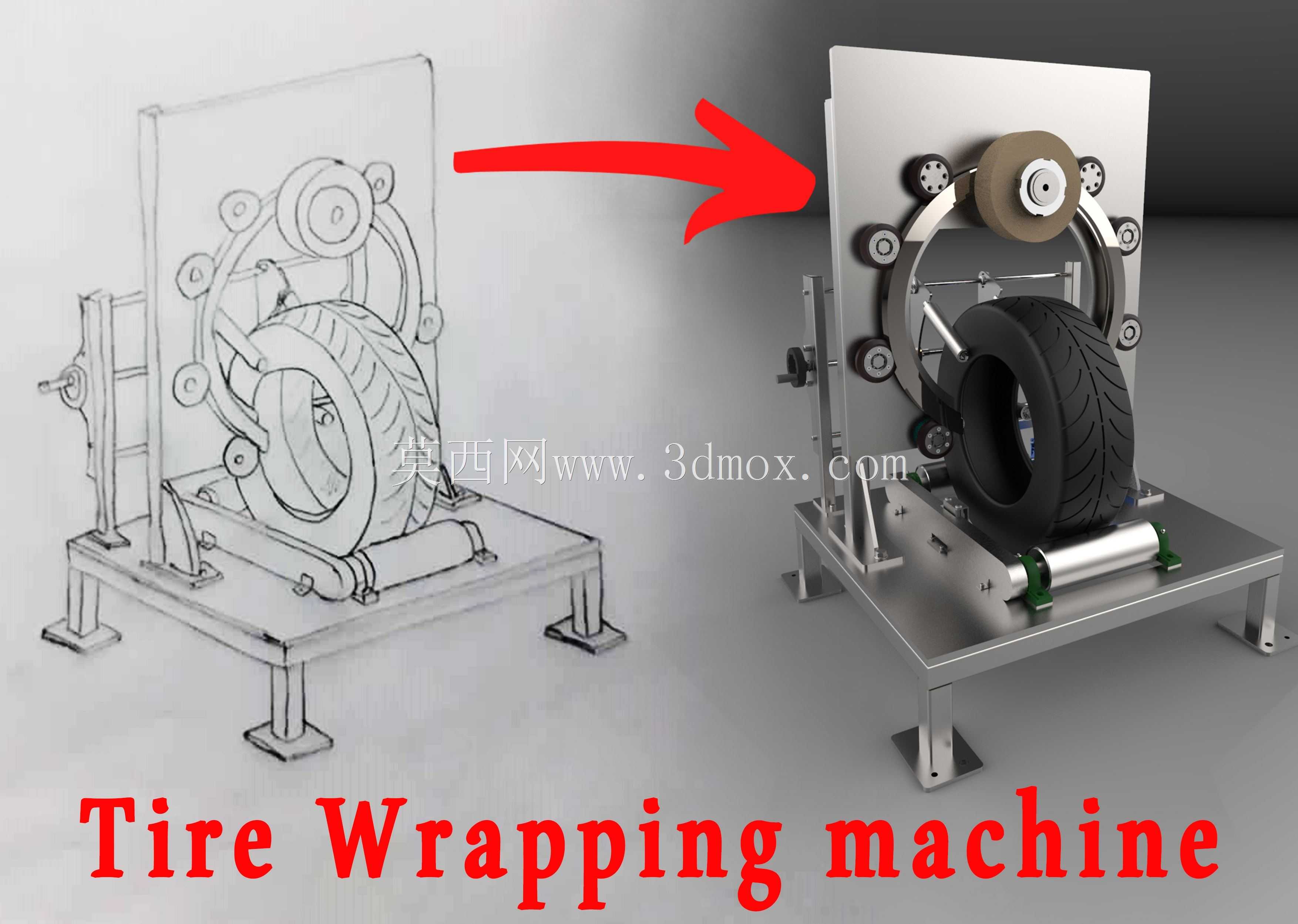

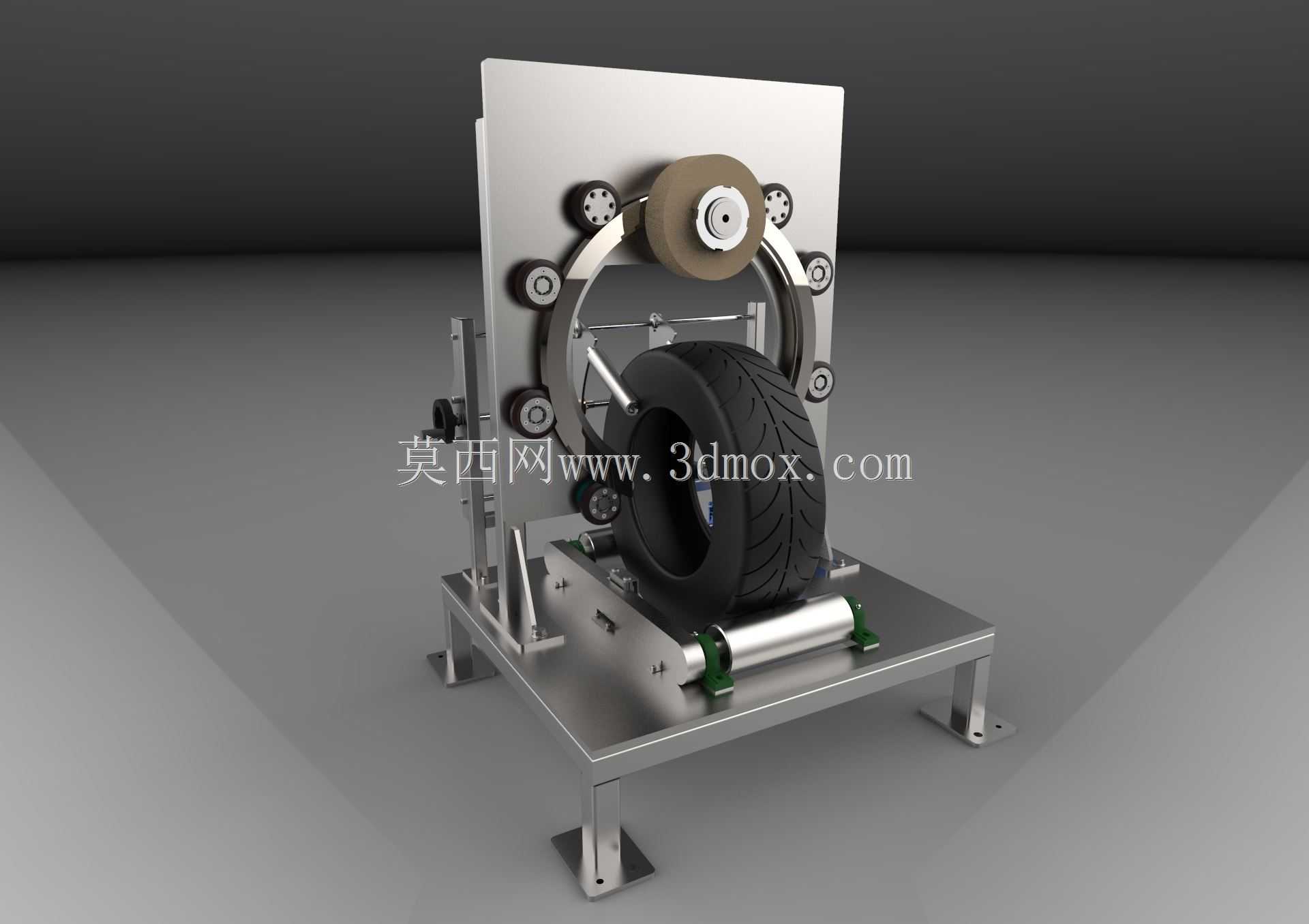

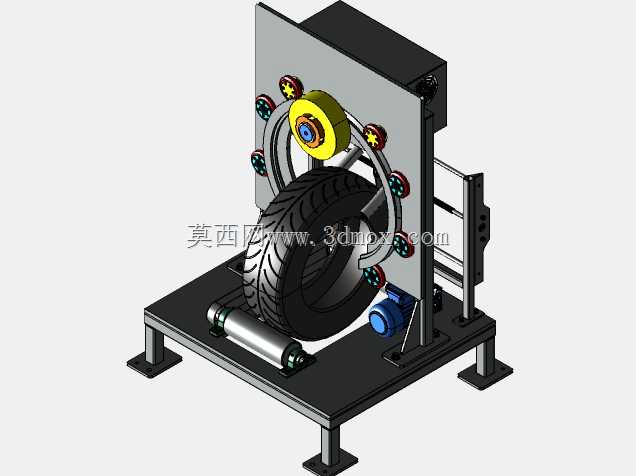

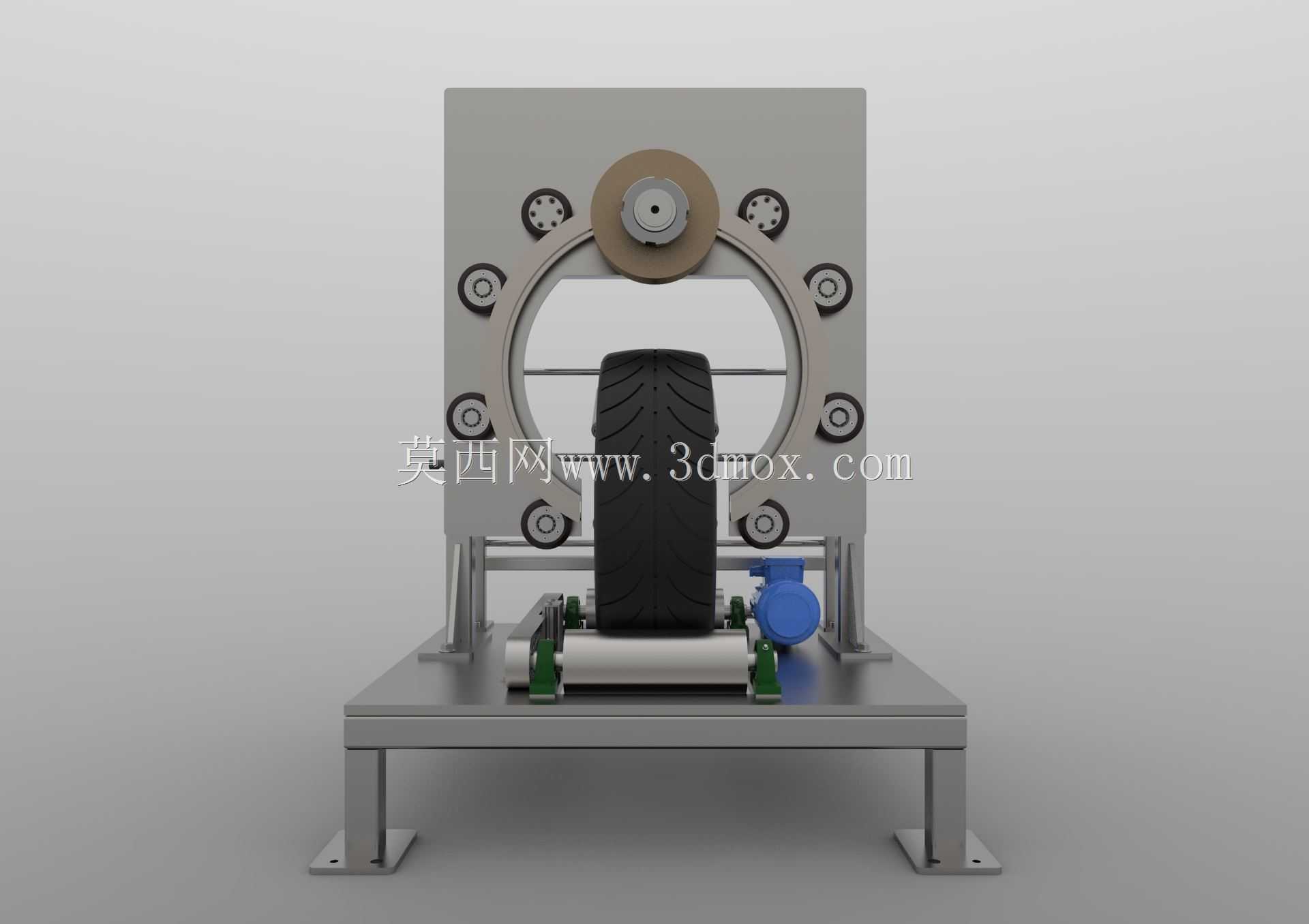

　　从功能实现逻辑来看，设备核心执行单元为立式布置的回转支撑环，环体上均匀布置6组导向压轮，既保证环体回转时的径向跳动量控制在0.5mm以内，也为缠绕膜架提供稳定的安装基准；膜架自带阻尼张力调节机构，可根据包装膜的厚度、拉伸率调整输出阻力，保证缠绕在轮胎表面的包装膜张紧度一致，不会出现局部过紧勒伤胎侧、局部过松容易脱落的问题。轮胎承载部分采用无动力辊道结构，辊筒表面包胶处理，增大与轮胎胎面的摩擦力，当环形架带动膜架绕轮胎做圆周回转时，辊道会配合带动轮胎做定速轴向转动，让包装膜能够以螺旋缠绕的方式完整覆盖轮胎的整个外表面，包括胎侧、胎圈位置都能实现完全包覆，包装重叠量可通过调整辊道转速与回转环转速的比值来设定，常规防护场景下重叠量控制在30%即可满足防尘、防剐蹭的要求，长途运输场景可将重叠量提升至50%，增强包装层的抗穿刺能力。

　　设计过程中重点考虑了不同规格轮胎的适配性，环形架的中心高度可通过侧边的调节手轮在200mm范围内调整，配合辊道两侧的可移动挡料架，可适配胎宽120mm到300mm、内径12英寸到18英寸的各类乘用胎、轻卡胎以及小型摩托车胎，换型时无需更换工装，仅需调整挡料架位置与中心高度即可，单批次换型时间不超过5分钟，适配多规格小批量的轮胎生产包装场景。设备的操作侧预留了足够的维护空间，回转环的驱动电机、传动带都布置在机架后侧的防护壳内，日常维护时打开防护壳即可完成张紧度调整、易损件更换，膜架位置设置了快装膜卷卡扣，更换包装膜卷的操作全程无需工具，单人1分钟内即可完成，减少设备停机等待时间。

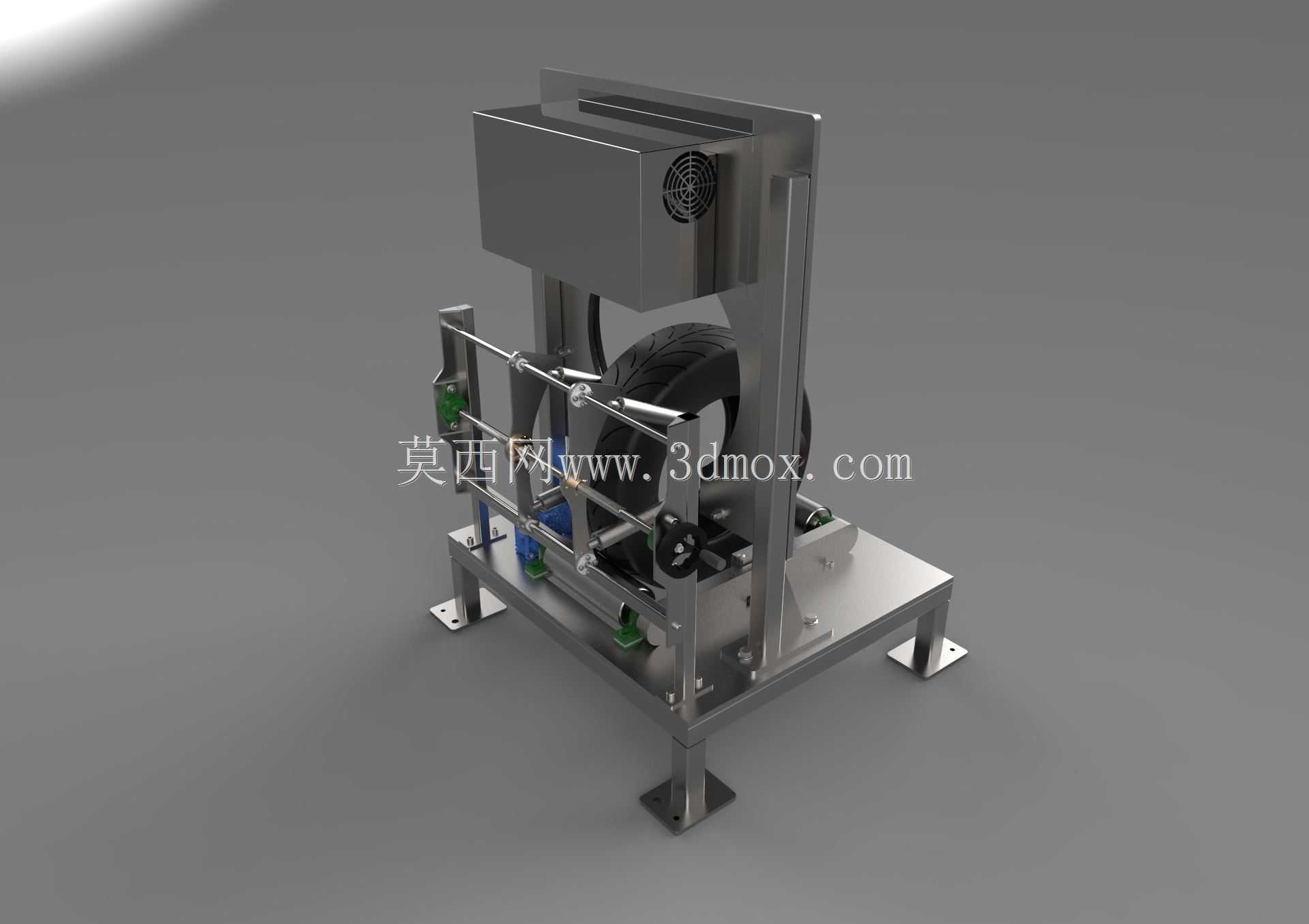

　　从结构强度设计来看，机架整体采用壁厚3mm的矩形钢管焊接成型，焊后整体做去应力退火处理，避免长期运行出现焊接变形，回转支撑环采用45号钢加工后表面做发黑防锈处理，导向压轮内置深沟球轴承，转动阻力小、使用寿命长，承载辊筒采用无缝钢管加工，两端配带座外球面轴承，可承受单条100kg以内的轮胎载荷，满足常规乘用车轮胎的包装承重要求。设备的进出料方向可根据车间布局做左右换向调整，出厂时可根据用户需求预设驱动侧位置，无需后期二次改造，同时机架底部预留了脚轮安装孔位，有频繁移机需求的场景可加装万向脚轮与支撑脚，方便在不同车间工位之间转场使用。

　　在实际应用场景中，该设备除了用于轮胎生产企业的成品包装，也可适配轮胎经销商、仓储物流中心的二次包装需求，对于翻新轮胎、备用轮胎的出库包装同样适用，相比卧式缠绕包装设备，立式结构的上料高度更符合人工操作的人体工程学要求，操作人员无需弯腰即可完成轮胎上料、定位，长时间作业的劳动强度更低。设备运行时的噪音控制在70分贝以内，无需额外设置隔音防护，可直接布置在生产车间的包装工位旁，不会对周边工位造成噪音干扰。电气控制部分采用常规继电器逻辑控制，设置了启动、停止、急停以及包装圈数设定旋钮，操作人员仅需设定好需要缠绕的圈数，将轮胎推到辊道定位位置后按下启动按钮，设备即可自动完成整个缠绕过程，缠绕到位后自动停止，无需复杂的参数设置，一线操作人员经过10分钟简单培训即可独立操作，降低了使用门槛。
